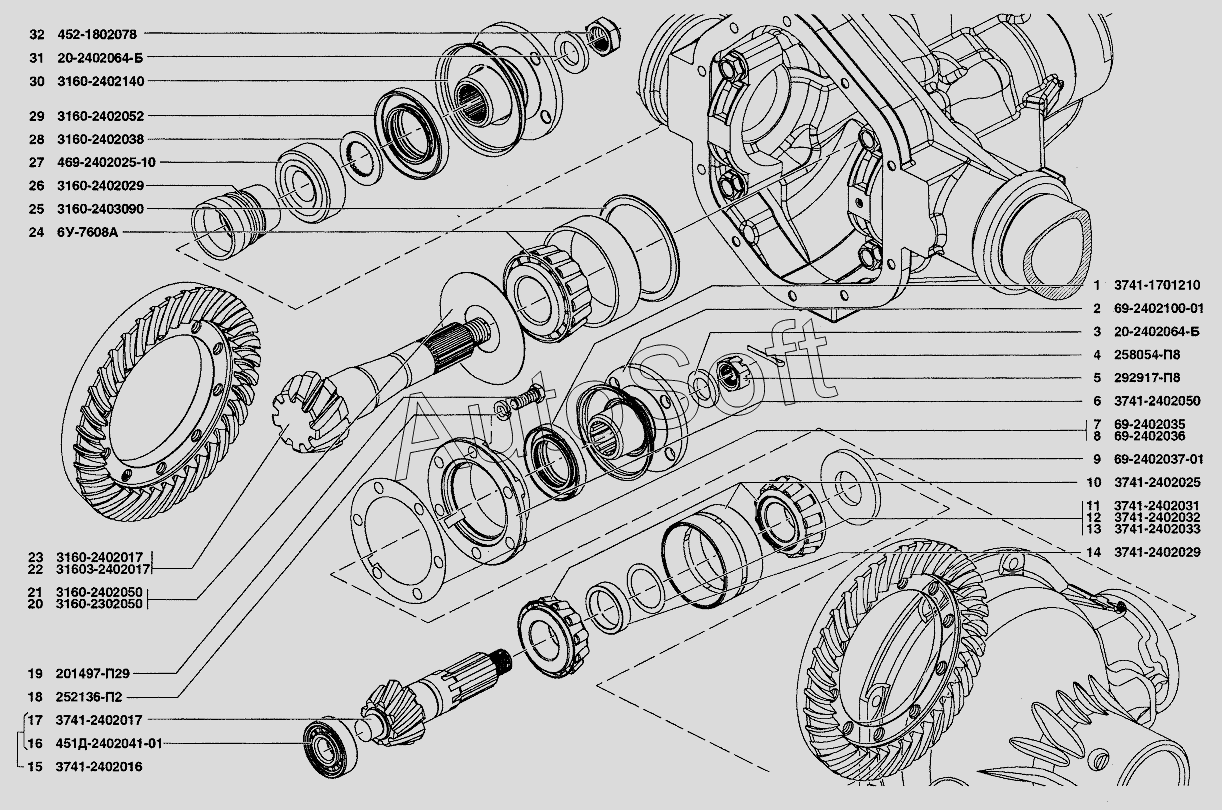

Каталог запасных частей к технике: УАЗ-37419 (2009). Передача главная переднего и заднего мостов
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 3***0 | Манжета в сборе | |
| 2 | 6***1 | Фланец крепления карданного вала и ведущей шестерни в сборе | |
| 3 | 2***Б | Шайба фланца | |
| 4 | 2***8 | Шплинт 4х32 | |
| 5 | 2***8 | Гайка специальная М20х1,5 | |
| 6 | 3***0 | Крышка подшипника главной передачи с манжетой | |
| 7 | 6***5 | Прокладка крышки подшипника ведущей шестерни толщиной 0,3 мм | |
| 8 | 6***5 | Прокладка крышки подшипника ведущей шестерни толщиной 0,3 мм | |
| 9 | 6***1 | Кольцо маслоотгонное сальника ведущей шестерни | |
| 10 | 3***5 | Подшипник задней ведущей шестерни | |
| 11 | 3***1 | Прокладка регулировочная заднего подшипника, толщиной 0,10 мм | |
| 12 | 3***2 | Прокладка регулировочная заднего подшипника, толщиной 0,15 мм | |
| 13 | 3***3 | Прокладка регулировочная заднего подшипника, толщиной 0,25 мм | |
| 14 | 3***9 | Кольцо распорное заднего подшипника | |
| 15 | 3***6 | Шестерня ведущая главной передачи заднего моста с подшипником | |
| 16 | 4***1 | Подшипник ведущей шестерни в сборе | |
| 17 | 3***7 | Шестерня ведущая | |
| 18 | 2***2 | Шайба 10 пружинная | |
| 19 | 2***9 | Болт М10х25 | |
| 20 | 3***0 | Кольцо маслоотражающее | |
| 21 | 3***0 | Кольцо | |
| 22 | 3***7 | Шестерня | |
| 23 | 3***7 | Шестерня ведущая главной передачи | |
| 24 | 6***А | Подшипник ведущей шестерни | |
| 25 | 3***0 | Кольцо регулировочное толщиной 3,05 мм (устанавливается одно из колец по выбору) | |
| 26 | 3***9 | Втулка распорная | |
| 27 | 4***0 | Подшипник ведущей шестерни | |
| 28 | 3***8 | Кольцо | |
| 29 | 3***2 | Манжета с пружиной 42х75х10 | |
| 30 | 3***0 | Фланец с отражателями в сборе | |
| 31 | 2***Б | Шайба фланца | |
| 32 | 4***8 | Гайка М20х1,5 |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
