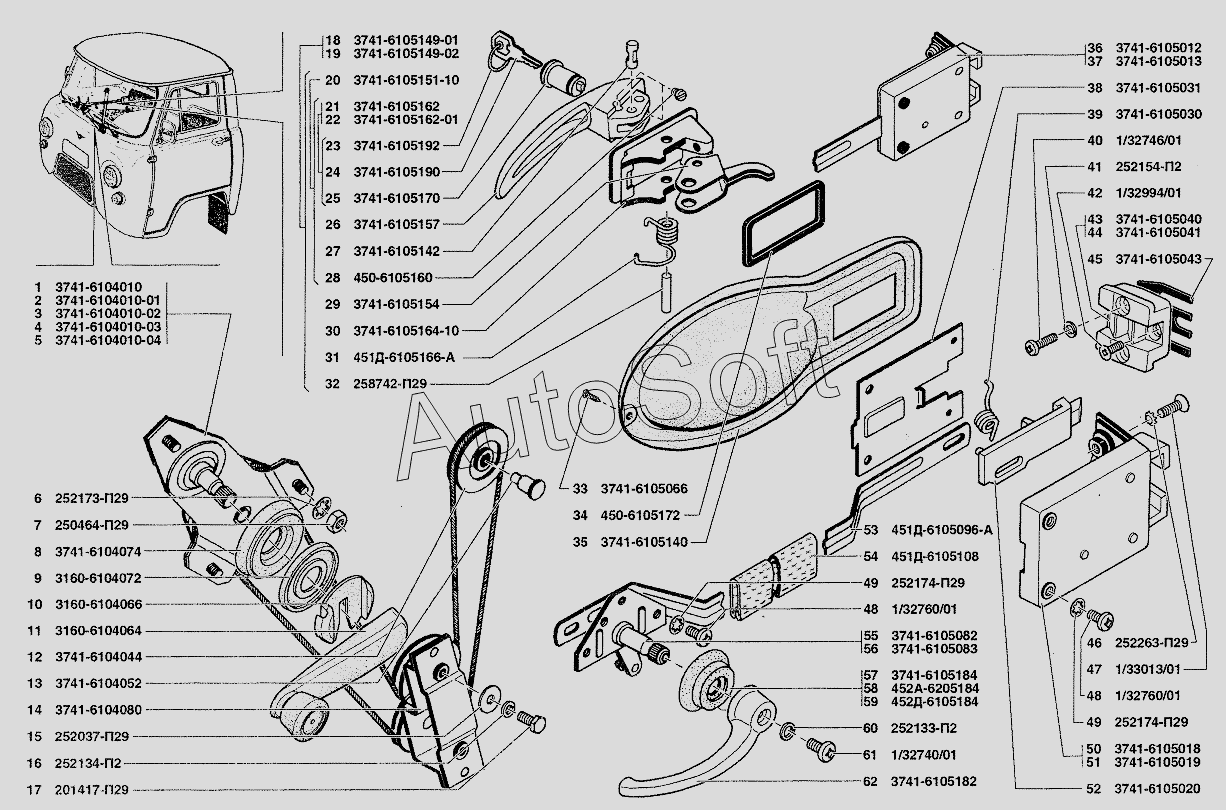

Каталог запасных частей к технике: УАЗ-37419 (2009). Механизм перемещения стекла передней двери, замок и ручки передней двери
48
48
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
32
49
49
50
51
52
53
54
55
56
57
58
59
60
61
62
17
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
1
18
19
20
21
22
23
24
25
26
27
28
29
30
31
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 3***0 | Стеклоподъемник передней | |
| 2 | 3***1 | Стеклоподъемник передней | |
| 3 | 3***2 | Стеклоподъемник передней | |
| 4 | 3***3 | Стеклоподъемник передней | |
| 5 | 3***4 | Стеклоподъемник передней | |
| 6 | 2***9 | Шайба 5 пружинная зубчатая с внутренними зубцами | |
| 7 | 2***9 | Гайка М5 | |
| 8 | 3***4 | Розетка ручки стеклоподъемника | |
| 9 | 3***2 | Розетка ручки стеклоподъемника двери | |
| 10 | 3***6 | Облицовка ручки стеклоподъемника двери | |
| 11 | 3***4 | Ручка стеклоподъемника в сборе | |
| 12 | 3***4 | Ролик | |
| 13 | 3***2 | Ось ролика | |
| 14 | 3***0 | Кронштейн | |
| 15 | 2***9 | Шайба 6 | |
| 16 | 2***2 | Шайба 6 пружинная | |
| 17 | 2***9 | Болт М6х14 | |
| 18 | 3***1 | Ручка передней двери | |
| 19 | 3***2 | Ручка двери | |
| 20 | 3***1 | Ручка двери в сборе | |
| 21 | 3***2 | Цилиндр запора в сборе | |
| 22 | 3***1 | Цилиндр ручки двери | |
| 23 | 3***2 | Кольцо для ключей | |
| 24 | 3***0 | Ключ запора ручки | |
| 25 | 3***0 | Цилиндр ручки двери | |
| 26 | 3***7 | Ручка двери | |
| 27 | 3***2 | Фиксатор ручки | |
| 28 | 4***0 | Винт | |
| 29 | 4***4 | Рычаг ручки в сборе | |
| 30 | 3***0 | Корпус ручки | |
| 31 | 4***А | Пружина | |
| 32 | 2***9 | Штифт 5x30 | |
| 33 | 3***6 | Винт крепления облицовки | |
| 34 | 4***2 | Прокладка ручки | |
| 35 | 3***6 | Винт крепления облицовки | |
| 36 | 3***2 | Замок двери правый | |
| 37 | 3***3 | Замок двери левый | |
| 38 | 3***1 | Крышка замка | |
| 39 | 3***0 | Пружина замка | |
| 40 | 1***1 | Винт М5х25 | |
| 41 | 2***2 | Шайба 6 пружинная | |
| 42 | 1***1 | Винт М5х16 | |
| 43 | 3***0 | Защелка замка правая | |
| 44 | 3***1 | Защелка замка левая | |
| 45 | 3***3 | Прокладка защелки замка | |
| 46 | 2***9 | Шайба 6 пружинная зубчатая коническая с наружными зубцами | |
| 47 | 1***1 | Винт М6х16 | |
| 48 | 1***1 | Винт М6х12 | |
| 49 | 2***9 | Шайба 6 пружинная зубчатая с внутренними зубцами | |
| 50 | 3***8 | Корпус замка правый | |
| 51 | 3***9 | Корпус замка левый | |
| 52 | 3***0 | Язык замка | |
| 53 | 4***А | Тяга привода замка | |
| 54 | 4***8 | Чехол тяги | |
| 55 | 3***2 | Привод замка правый в сборе | |
| 56 | 3***3 | Привод замка левый в сборе | |
| 57 | 3***4 | Розетка облицовочная | |
| 58 | 4***4 | Розетка облицовочная | |
| 59 | 4***4 | Розетка облицовочная | |
| 60 | 2***2 | Шайба 5 пружинная | |
| 61 | 1***1 | Винт М5х12 | |
| 62 | 3***2 | Ручка двери внутренняя |
