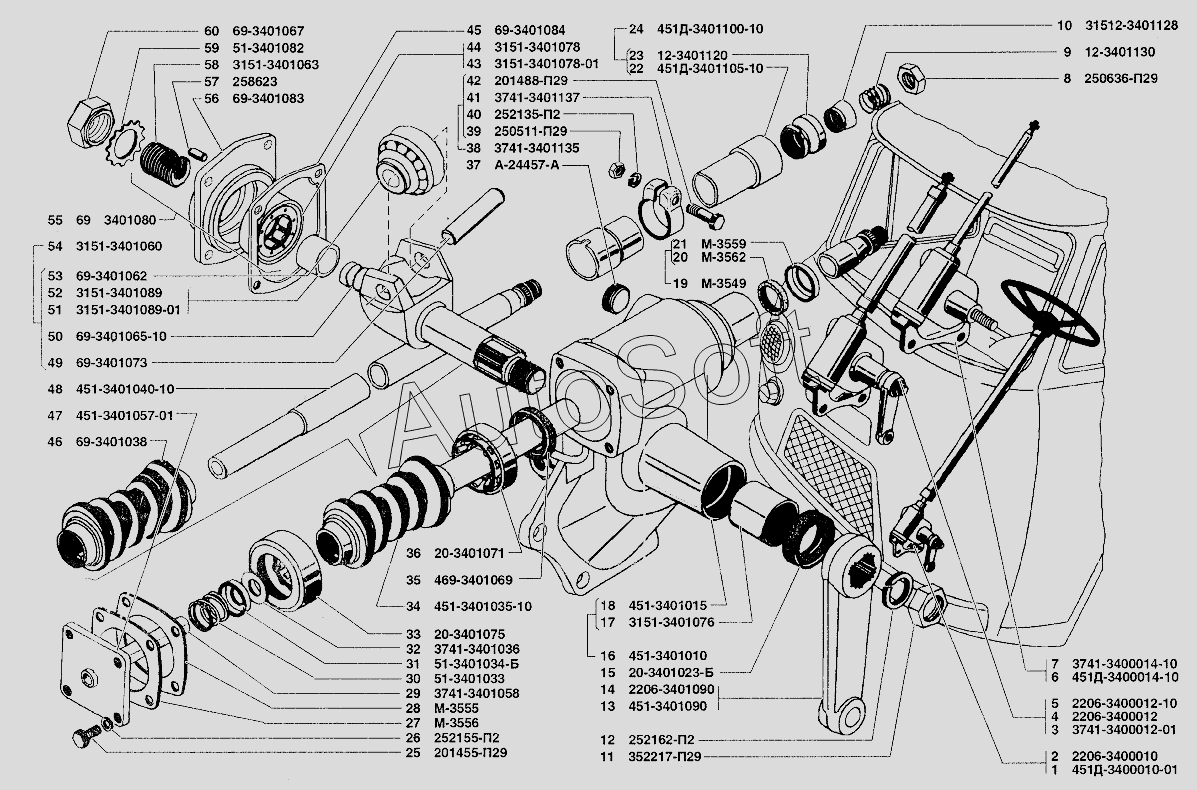

Каталог запасных частей к технике: УАЗ-37419 (2009). Управление рулевое в сборе
47
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
31
48
49
50
51
52
53
54
55
56
57
58
59
60
5
5
16
2
3
4
6
7
8
9
10
11
12
13
14
15
1
17
18
19
20
21
22
23
24
25
26
27
28
29
30
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 4***1 | Управление рулевое в сборе | |
| 2 | 2***0 | Управление рулевое | |
| 3 | 3***1 | Управление рулевое без рулевого колеса | |
| 4 | 2***2 | Управление рулевое без рулевого колеса | |
| 5 | 2***0 | Управление рулевое без рулевого колеса | |
| 5 | 2***0 | Управление рулевое без рулевого колеса | |
| 6 | 4***0 | Управление рулевое без рулевого колеса, колонки и сошки | |
| 7 | 3***0 | Управление рулевое без рулевого колеса, колонки и сошки | |
| 8 | 2***9 | Гайка М16х1,5 крепления гибкого шланга | |
| 9 | 1***0 | Пружина разжимного кольца | |
| 10 | 3***8 | Кольцо разжимное | |
| 11 | 3***9 | Гайка М22х1,5 | |
| 12 | 2***2 | Шайба 22 пружинная | |
| 13 | 4***0 | Сошка | |
| 14 | 2***0 | Сошка | |
| 15 | 2***Б | Сальник вала сошки в сборе | |
| 16 | 4***0 | Картер с втулкой в сборе | |
| 17 | 3***6 | Втулка вала сошки рулевого управления | |
| 18 | 4***5 | Картер | |
| 19 | M***9 | Сальник горловины картера рулевого управления | |
| 20 | М***2 | Набивка сальника горловины картера | |
| 21 | М***9 | Держатель сальника горловины картера | |
| 22 | 4***0 | Труба колонки | |
| 23 | 1***0 | Подшипник вала рулевого управления в сборе | |
| 24 | 4***0 | Труба колонки с подшипником | |
| 25 | 2***9 | Болт М8х18 | |
| 26 | 2***2 | Шайба 8 пружинная | |
| 27 | М***6 | Прокладка тонкая | |
| 28 | М***5 | Прокладка толстая | |
| 29 | 3***8 | Трубка провода сигнала рулевого управления | |
| 30 | 5***3 | Пружина трубки провода сигнала | |
| 31 | 5***Б | Шайба опорная пружины | |
| 32 | 3***6 | Кольцо уплотнительное | |
| 33 | 2***5 | Подшипник роликовый конический нижний | |
| 34 | 4***5 | Вал и червяк в сборе | |
| 35 | 4***9 | Сальник вала червяка в сборе | |
| 36 | 2***1 | Подшипник роликовый конический верхний | |
| 37 | А***А | Пробка КГ маслосливного и маслоналивного отверстий | |
| 38 | 3***5 | Хомут зажимной | |
| 39 | 2***9 | Гайка М8х1 | |
| 40 | 2***2 | Шайба 6 пружинная | |
| 41 | 3***7 | Хомут зажимной рулевой колонки | |
| 42 | 2***9 | Болт М8х1х50 | |
| 43 | 3***1 | Подшипник вала сошки | |
| 44 | 3***8 | Подшипник вала сошки | |
| 45 | 6***4 | Прокладка боковой крышки картера рулевого управления | |
| 46 | 6***8 | Червяк рулевого управления | |
| 47 | 4***1 | Крышка картера нижняя в сборе | |
| 48 | 4***0 | Вал рулевого управления | |
| 49 | 6***3 | Ось ролика вала сошки | |
| 50 | 6***0 | Вал сошки рулевого управления | |
| 51 | 3***1 | Кольцо подшипника вала сошки | |
| 52 | 3***9 | Кольцо внутреннее подшипника вала сошки | |
| 53 | 3***2 | Ролик вала сошки с подшипником в сборе | |
| 54 | 3***0 | Вал сошки с роликом и внутренним кольцом подшипника в сборе | |
| 55 | 6***0 | Крышка боковая картера рулевого управления в сборе | |
| 56 | 6***3 | Крышка боковая картера рулевого управления | |
| 57 | 2***9 | Штифт 5х8 | |
| 58 | 3***3 | Винт регулировочный вала сошки | |
| 59 | 5***2 | Шайба стопорная регулировочного винта вала сошки | |
| 60 | 6***7 | Гайка регулировочного винта вала сотки |
