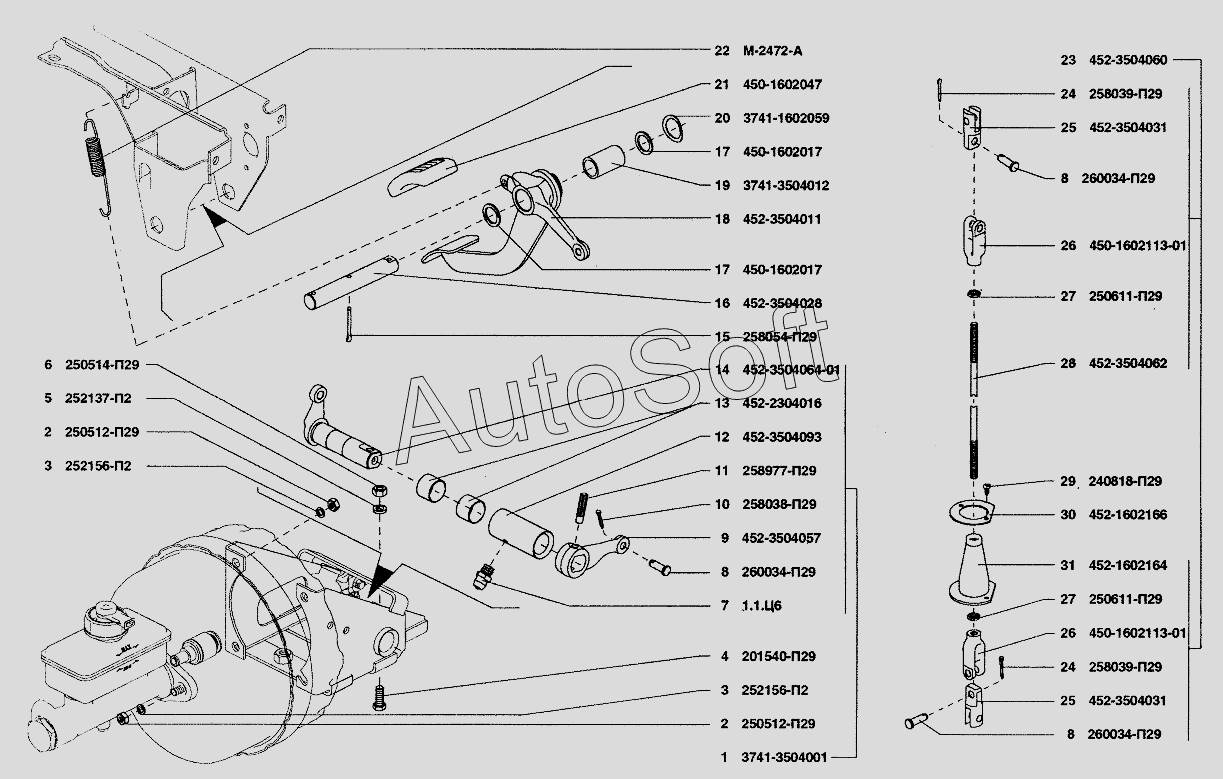

Каталог запасных частей к технике: УАЗ-37419 (2009). Педаль и привод механизма управлени тормозами
16
31
30
29
28
27
27
26
26
25
25
24
24
23
22
21
20
19
18
17
17
1
15
14
13
12
11
10
9
8
8
8
7
6
5
4
3
3
2
2
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 3***1 | Установка привода главного цилиндра тормозов | |
| 2 | 2***9 | Гайка М10 | |
| 3 | 2***2 | Шайба 10 пружинная | |
| 4 | 2***9 | Болт М12х30 | |
| 5 | 2***2 | Шайба 12 пружинная | |
| 6 | 2***9 | Гайка М12 | |
| 7 | 1***6 | Пресс-масленка | |
| 8 | 2***9 | Палец 8х25 | |
| 9 | 4***7 | Рычаг | |
| 10 | 2***9 | Шплинт 3,2х16 | |
| 11 | 2***9 | Штифт 8х36 | |
| 12 | 4***3 | Труба вала рычага привода тормозов | |
| 13 | 4***6 | Втулка шкворня | |
| 14 | 4***1 | Вал рычага | |
| 15 | 2***9 | Шплинт 4х32 | |
| 16 | 4***8 | Ось педали | |
| 17 | 4***7 | Шайба упорная | |
| 18 | 4***1 | Педаль тормоза | |
| 19 | 3***2 | Втулка педали привода выключения сцепления | |
| 20 | 3***9 | Шайба нажимная | |
| 21 | 4***7 | Накладка педали привода выключения сцепления | |
| 22 | 5***1 | Пружина педали тормоза | |
| 23 | 4***0 | Тяга | |
| 24 | 2***9 | Шплинт 3,2x20 | |
| 25 | 4***1 | Муфта тяги | |
| 26 | 4***1 | Вилка тяги | |
| 27 | 2***9 | Гайка М8х1 | |
| 28 | 4***2 | Тяга привоза тормозов | |
| 29 | Б***6 | Болт М6х16 | |
| 30 | 4***6 | Кольцо уплотнителя | |
| 31 | 4***4 | Уплотнитель тяги |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
