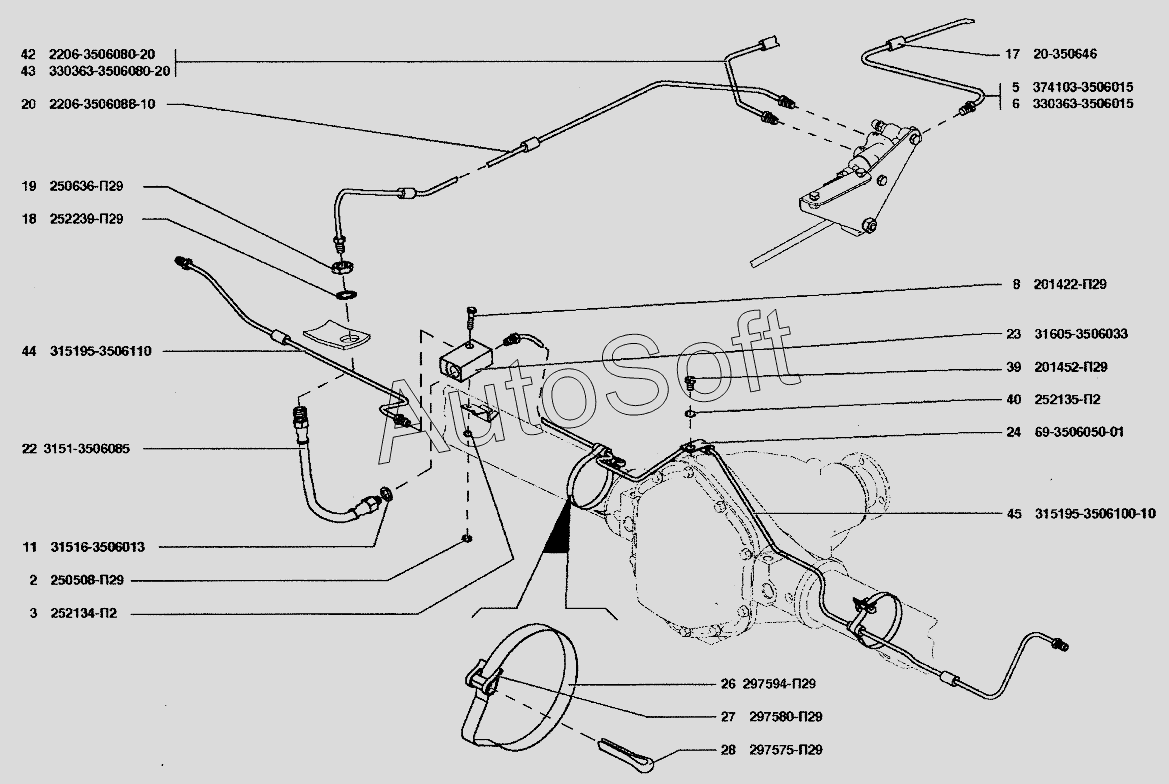

Каталог запасных частей к технике: УАЗ-37419 (2009). Трубопроводы
22
2
3
5
6
8
11
17
18
19
20
39
23
24
26
27
28
45
44
43
42
40
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 2 | 2***9 | Гайка М6 | |
| 3 | 2***2 | Шайба 6 пружинная | |
| 5 | 3***5 | Трубка от центрального соединителя к регулятору давления | |
| 6 | 3***5 | Трубка от центрального соединителя к регулятору давления | |
| 8 | 2***9 | Болт М6х25 крепления центрального соединителя трубопроводов гидравлических тормозов | |
| 11 | 3***3 | Прокладка шланга нижнего передних тормозов | |
| 17 | 2***6 | Трубка защитная | |
| 18 | 2***9 | Шайба 16 пружинная зубчатая с наружными зубцами | |
| 19 | 2***9 | Гайка М 16х1,5 низкая | |
| 20 | 2***0 | Трубка от регулятора тормозов к заднему гибкому шлангу | |
| 22 | 3***5 | Шланг гибкий тормозов | |
| 23 | 3***3 | Тройник трубопроводов гидротормозов | |
| 24 | 6***1 | Хомутик крепления трубки | |
| 26 | 2***9 | Лента стяжная | |
| 27 | 2***9 | Пряжка | |
| 28 | 2***9 | Шплинт | |
| 39 | 2***9 | Болт М8х12 | |
| 40 | 2***2 | Шайба 6 пружинная | |
| 42 | 2***0 | Трубка от вторичной камеры главного цилиндра к регулятору давления | |
| 43 | 3***0 | Трубка от вторичной камеры главного цилиндра к регулятору давления | |
| 44 | 3***0 | Трубка от тройника к левому заднему тормозу | |
| 45 | 3***0 | Трубка от регулятора давления к заднему гибкому шлангу |
