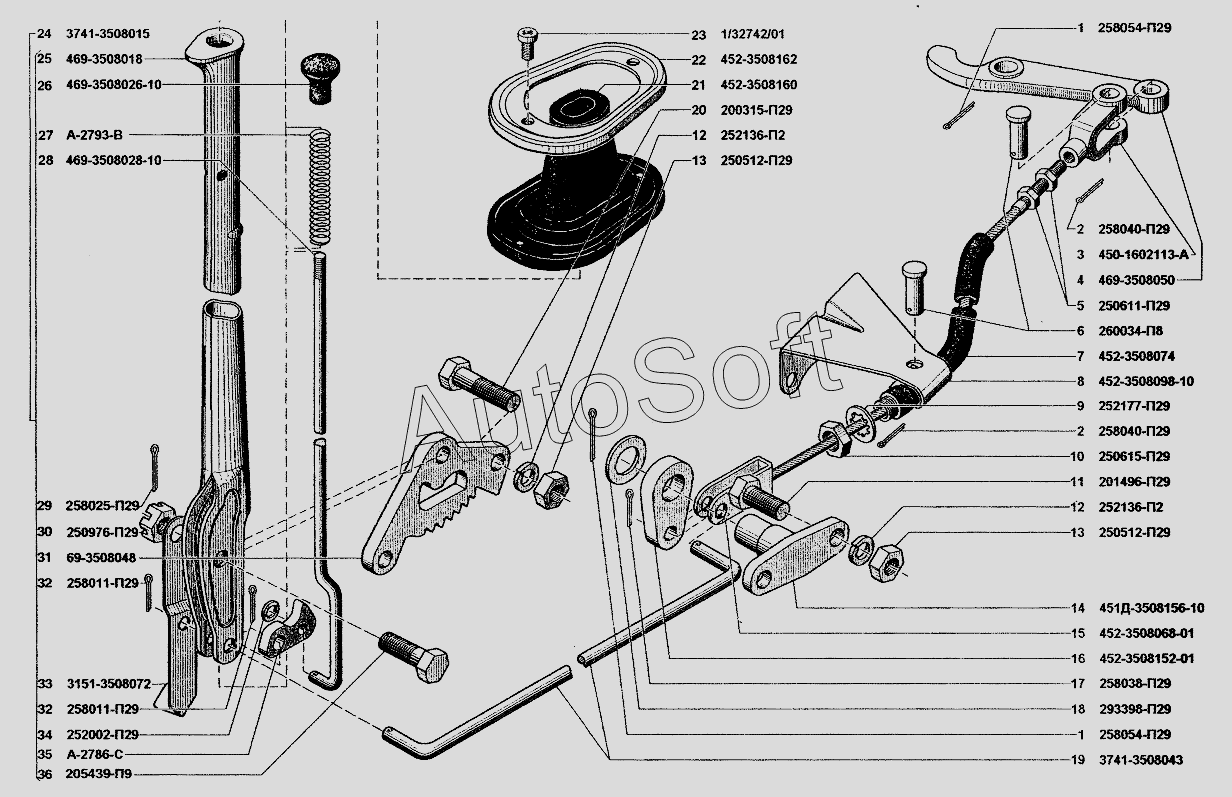

Каталог запасных частей к технике: УАЗ-37419 (2009). Привод стояночнного тормоза
28
20
21
22
23
24
25
26
27
19
29
30
31
32
32
33
34
35
36
10
2
2
3
4
5
6
7
8
9
1
1
11
12
12
13
13
14
15
16
17
18
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 2***9 | Шплинт 4х32 | |
| 2 | 2***9 | Шплинт 3,2х25 | |
| 3 | 4***1 | Вилка тяги | |
| 4 | 4***0 | Рычаг привода стояночного тормоза | |
| 5 | 2***9 | Гайка М8х1 | |
| 6 | 2***8 | Палец 8х25 | |
| 7 | 4***4 | Трубка защитная троса | |
| 8 | 4***0 | Кронштейн крепления защитной трубки троса | |
| 9 | 2***9 | Шайба 12 пружинная с наружными зубцами | |
| 10 | 2***9 | Гайка М12 | |
| 11 | 2***9 | Болт М10х22 | |
| 12 | 2***2 | Шайба 10 пружинная | |
| 13 | 2***9 | Гайка М10 | |
| 14 | 4***0 | Опора рычага троса привода стояночного тормоза | |
| 15 | 4***1 | Трос в сборе | |
| 16 | 4***1 | Рычаг промежуточный привода стояночного тормоза | |
| 17 | 2***9 | Шплинт 3,2х16 | |
| 18 | 2***9 | Шайба 15 крепления промежуточного рычага | |
| 19 | 3***3 | Тяга привода стояночного тормоза | |
| 20 | 2***9 | Болт М10х40 | |
| 21 | 4***0 | Уплотнитель панели пола под рыча! | |
| 22 | 4***2 | Обойма прижимная уплотнителя панели пола под рычаг | |
| 23 | 1***1 | Винт М5х16 | |
| 24 | 3***5 | Рычаг стояночного тормоза с сектором в сборе | |
| 25 | 4***8 | Рычаг стояночного тормоза | |
| 26 | 4***0 | Головка тяги собачки рычага стояночного тормоза | |
| 27 | А***В | Пружина тяги собачки рычага стояночного тормоза | |
| 28 | 4***0 | Тяга собачки рычага стояночного тормоза | |
| 29 | 2***9 | Шплинт 2,5х20 | |
| 30 | 2***9 | Гайка М10х1 | |
| 31 | 6***8 | Сектор рычага | |
| 32 | 2***9 | Шплинт 2х10 | |
| 33 | 3***2 | Рычаг включателя стояночной тормозной системы | |
| 34 | 2***9 | Шайба 4 | |
| 35 | А***С | Собачка рычага | |
| 36 | 2***9 | Болт М10х1х32 |
