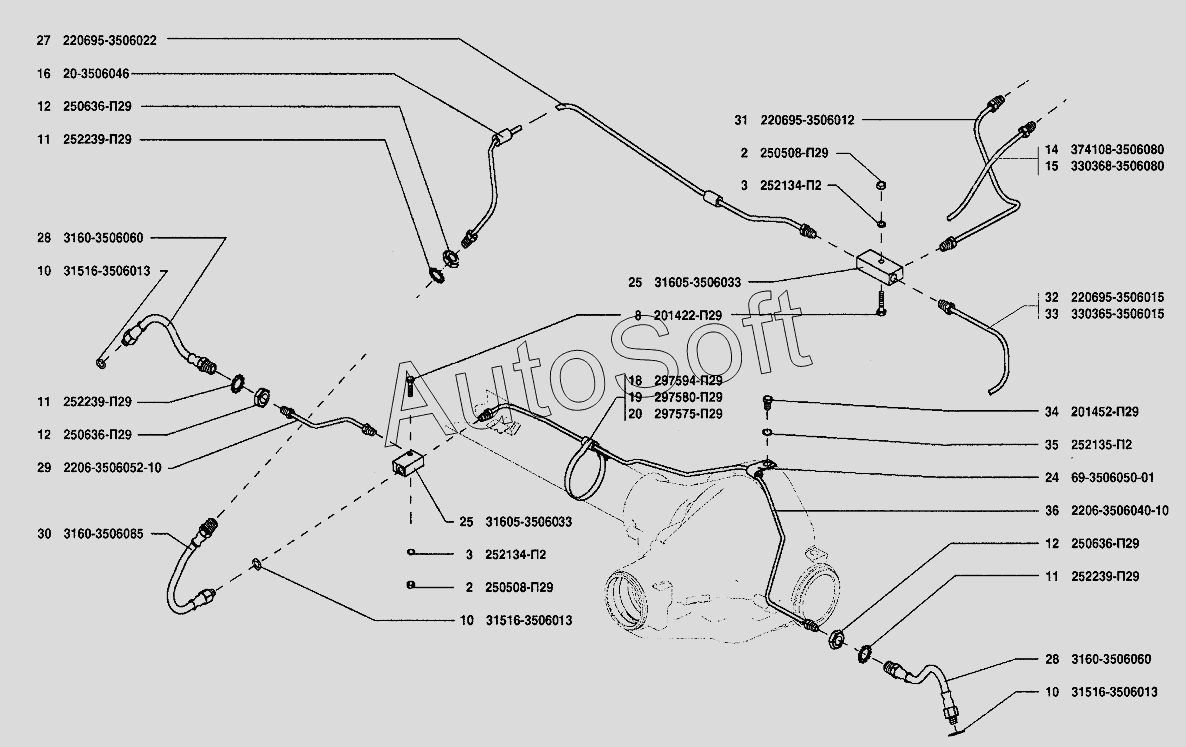

Каталог запасных частей к технике: УАЗ-37419 (2009). Трубопроводы
20
2
2
3
3
8
10
10
10
11
11
11
12
12
12
14
15
16
18
19
27
24
25
25
36
35
34
33
32
31
30
29
28
28
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 2 | 2***9 | Гайка М6 | |
| 3 | 2***2 | Шайба 6 пружинная | |
| 8 | 2***9 | Болт М6х25 крепления центрального соединителя трубопроводов гидравлических тормозов | |
| 10 | 3***3 | Прокладка шланга нижнего передних тормозов | |
| 11 | 2***9 | Шайба 16 пружинная зубчатая с наружными зубцами | |
| 12 | 2***9 | Гайка М 16х1,5 низкая | |
| 14 | 3***0 | Трубка от вторичной камеры главного цилиндра к гидромодулятору давления | |
| 15 | 3***0 | Трубка от вторичной камеры главного цилиндра к гидромодулятору давления | |
| 16 | 2***6 | Трубка защитная | |
| 18 | 2***9 | Лента стяжная | |
| 19 | 2***9 | Пряжка | |
| 20 | 2***9 | Шплинт | |
| 24 | 6***1 | Хомутик крепления трубки | |
| 25 | 3***3 | Тройник трубопроводов гидротормозов | |
| 27 | 2***2 | Трубка от тройника к переднему верхнему шлангу | |
| 28 | 3***0 | Шланг нижний передних тормозов | |
| 29 | 2***0 | Трубка от тройника к левому переднему тормозу | |
| 30 | 3***5 | Шланг верхний передних тормозов | |
| 31 | 2***2 | Трубка от первичной камеры главного цилиндра к тройнику | |
| 32 | 2***5 | Трубка от регулятора давления к заднему шлангу | |
| 33 | 3***5 | Трубка от регулятора давления к заднему шлангу | |
| 34 | 2***9 | Болт М8х12 | |
| 35 | 2***2 | Шайба 6 пружинная | |
| 36 | 2***0 | Трубка от тройника к правому переднему тормозу |
