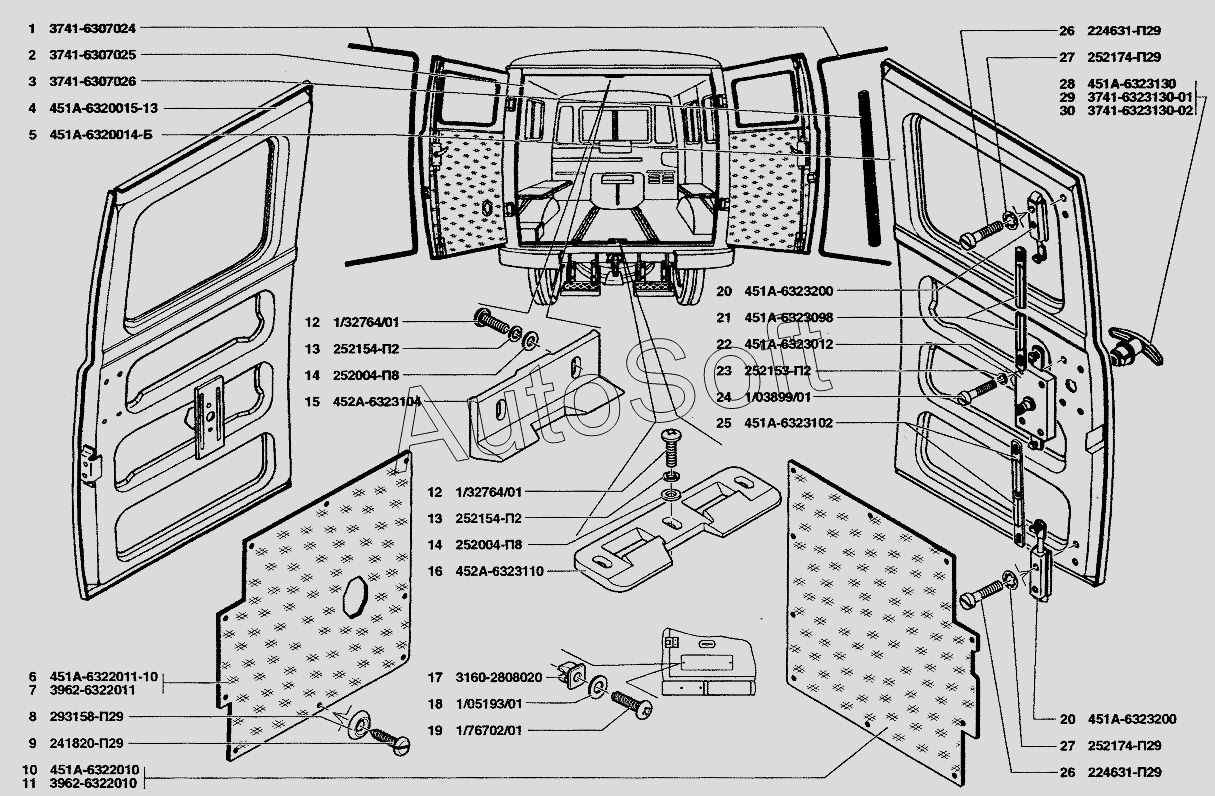

Каталог запасных частей к технике: УАЗ-37419 (2009). Дверь задка, уплотнители, обивка, замок и ручки двери задка
1
2
3
4
5
6
7
8
9
10
11
12
12
13
13
14
14
15
16
17
18
19
20
20
21
22
23
24
25
26
26
27
27
28
29
30
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 3***4 | Уплотнитель наружный | |
| 2 | 3***5 | Уплотнитель внутренний | |
| 3 | 3***6 | Уплотнитель средний | |
| 4 | 4***3 | Дверь задка левая | |
| 5 | 4***Б | Дверь задка правая в сборе | |
| 6 | 4***0 | Обивка двери задка левая в сборе | |
| 7 | 3***1 | Обивка двери задка левая | |
| 8 | 2***9 | Шайба 4 специальная | |
| 9 | 2***9 | Винт 4х18 | |
| 10 | 4***0 | Обивка двери задка правая | |
| 11 | 3***0 | Обивка двери задка правая | |
| 12 | 1***1 | Винт М6х20 | |
| 13 | 2***2 | Шайба 6 пружинная | |
| 14 | 2***9 | Шайба 6 | |
| 15 | 4***4 | Защелка задвижки замка верхняя | |
| 16 | 4***0 | Защелка задвижки замка нижняя | |
| 17 | 3***0 | Втулка крепления уплотнителя | |
| 18 | 1***1 | Шайба 5х10 | |
| 19 | 1***1 | Винт 4,3х15,9 | |
| 20 | 4***0 | Задвижка замка в сборе | |
| 21 | 4***8 | Тяга замка верхняя | |
| 22 | 4***2 | Замок в сборе | |
| 23 | 2***2 | Шайба 5 пружинная | |
| 24 | 1***1 | Винт М5х25 | |
| 25 | 4***2 | Тяга замка нижняя | |
| 26 | 2***9 | Винт М6х30 | |
| 27 | 2***9 | Шайба 6 пружинная зубчатая с внутренними зубцами | |
| 28 | 4***0 | Ручка правой двери наружная с розеткой в сборе | |
| 29 | 3***1 | Ручка наружная правой двери задка | |
| 30 | 3***2 | Ручка наружная правой двери задка |
