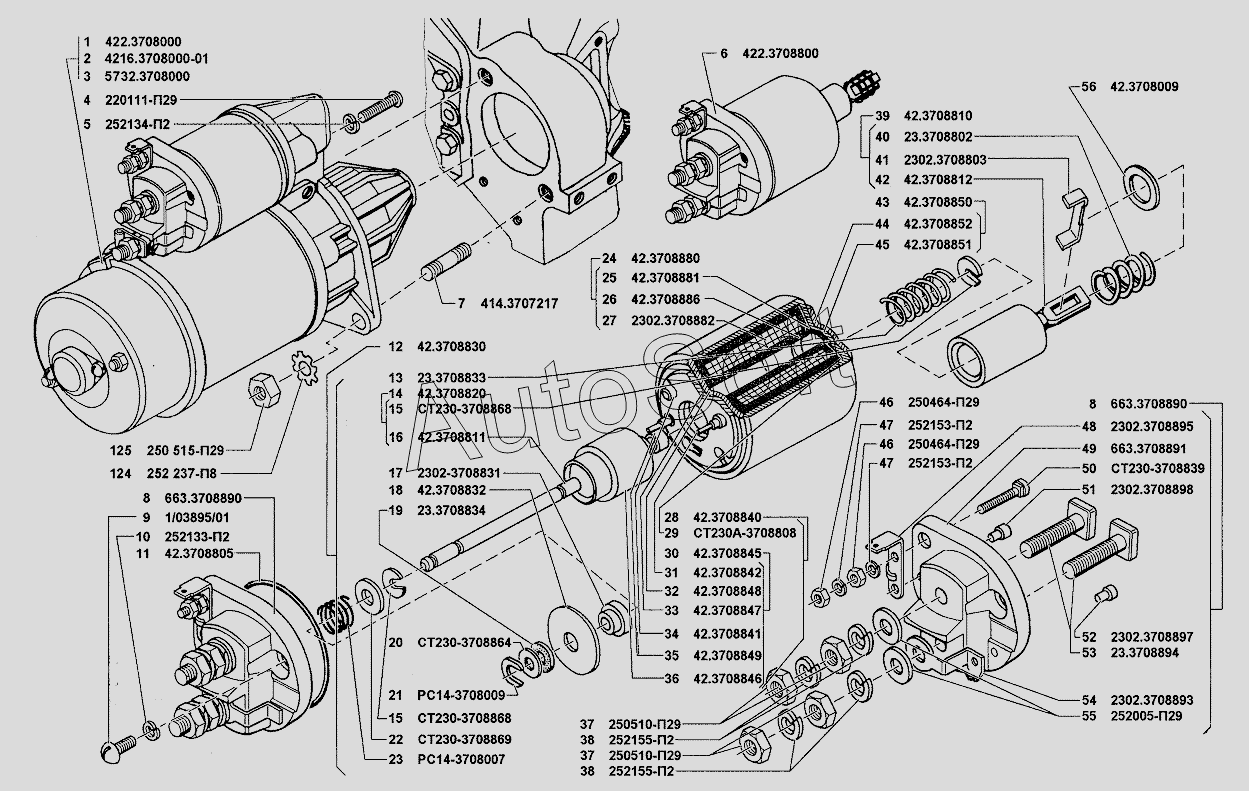

Каталог запасных частей к технике: УАЗ-37419 (2009). Стартер
1
2
3
4
5
6
7
8
8
9
10
11
12
13
14
15
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
37
38
38
39
40
41
42
43
44
45
46
46
47
47
48
49
50
51
52
53
54
55
56
124
125
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 4***8 | Стартер 422,3708 в сборе | |
| 2 | 4***1 | Стартер 4216.3708 в сборе | |
| 3 | 5***8 | Стартер 5732,3708 в сборе | |
| 4 | 2***9 | Винт М6х30 | |
| 5 | 2***2 | Шайба 6 пружинная | |
| 6 | 4***8 | Реле в сборе | |
| 7 | 4***7 | Шпилька М12х1,25х22 | |
| 8 | 6***9 | Крышка реле в сборе | |
| 9 | 1***1 | Винт М5х14 | |
| 10 | 2***2 | Шайба 5 пружинная | |
| 11 | 4***5 | Кольцо уплотнительное | |
| 12 | 4***3 | Ярмо со штоком в сборе | |
| 13 | 2***3 | Пружина | |
| 14 | 4***2 | Шток с шайбой в сборе | |
| 15 | С***8 | Скоба | |
| 16 | 4***1 | Шток | |
| 17 | 2***1 | Втулка изоляционная | |
| 18 | 4***2 | Пластина контактная | |
| 19 | 2***4 | Шайба изоляционная | |
| 20 | С***4 | Шайба | |
| 21 | Р***9 | Скоба | |
| 22 | С***9 | Шайба специальная | |
| 23 | Р***7 | Пружина | |
| 24 | 4***8 | Катушка реле в сборе | |
| 25 | 4***1 | Каркас изоляционный | |
| 26 | 4***6 | Каркас | |
| 27 | 2***2 | Изоляция | |
| 28 | 4***4 | Ярмо с катушкой в сборе | |
| 29 | С***8 | Кольцо уплотнительное | |
| 30 | 4***5 | Сердечник с шайбой в сборе | |
| 31 | 4***2 | Наконечник | |
| 32 | 4***8 | Шайба | |
| 33 | 4***7 | Шайба | |
| 34 | 4***1 | Втулка изоляционная | |
| 35 | 4***9 | Втулка | |
| 36 | 4***6 | Сердечник | |
| 37 | 2***9 | Гайка М8 | |
| 38 | 2***2 | Шайба 8 пружинная | |
| 39 | 4***1 | Якорь с пружиной в сборе | |
| 40 | 2***2 | Пружина | |
| 41 | 2***3 | Скоба | |
| 42 | 4***2 | Якорь | |
| 43 | 4***5 | Ярмо с фланцем в сборе | |
| 44 | 4***2 | Фланец | |
| 45 | 4***1 | Ярмо | |
| 46 | 2***9 | Гайка М5 | |
| 47 | 2***2 | Шайба 5 пружинная | |
| 48 | 2***5 | Штекер | |
| 49 | 6***1 | Крышка реле | |
| 50 | С***9 | Болт | |
| 51 | 2***8 | Заклепка | |
| 52 | 2***7 | Заклепка | |
| 53 | 2***4 | Болт контактный | |
| 54 | 2***3 | Наконечник | |
| 55 | 2***9 | Шайба 8 | |
| 56 | 4***9 | Шайба регулировочная | |
| 124 | 2***8 | Шайба 12 пружинная зубчатая с внутренними зубцами | |
| 125 | 2***9 | Гайка М12х1,25 |
