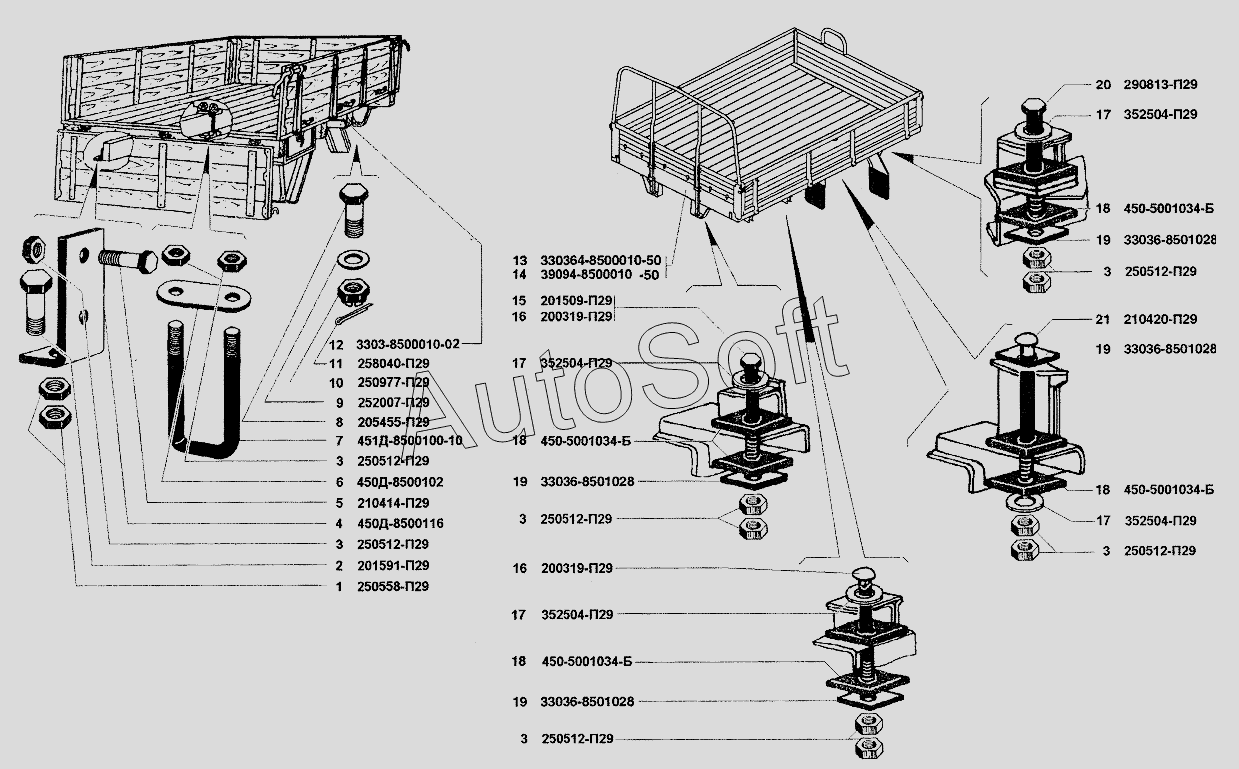

Каталог запасных частей к технике: УАЗ-37419 (2009). Платформа в сборе
11
21
20
19
19
19
19
18
18
18
18
17
17
17
17
16
16
15
14
13
12
1
10
9
8
7
6
5
4
3
3
3
3
3
3
2
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 2***9 | Гайка М14 | |
| 2 | 2***9 | Болт М14х45 | |
| 3 | 2***9 | Гайка М10 | |
| 4 | 4***6 | Угольник крепления платформы к раме на основании | |
| 5 | 2***9 | Болт М1 0х70 | |
| 6 | 4***2 | Накладка стремянки крепления платформ | |
| 7 | 4***0 | Стремянка | |
| 8 | 2***9 | Болт М12х1,25х30 | |
| 9 | 2***9 | Шайба 14 | |
| 10 | 2***9 | Гайка М14х1,5 | |
| 11 | 2***9 | Шплинт 3,2х25 | |
| 12 | 3***2 | Платформа с бортами в сборе | |
| 13 | 3***0 | Платформа в сборе | |
| 14 | 3***0 | Платформа в сборе | |
| 15 | 2***9 | Болт М10х60 | |
| 16 | 2***9 | Болт М10х50 | |
| 17 | 3***9 | Шайба 10,5 специальная | |
| 18 | 4***Б | Прокладка противошумная | |
| 19 | 3***8 | Шайба | |
| 20 | 2***9 | Болт М10х45 | |
| 21 | 2***9 | Болт М10х120 |
