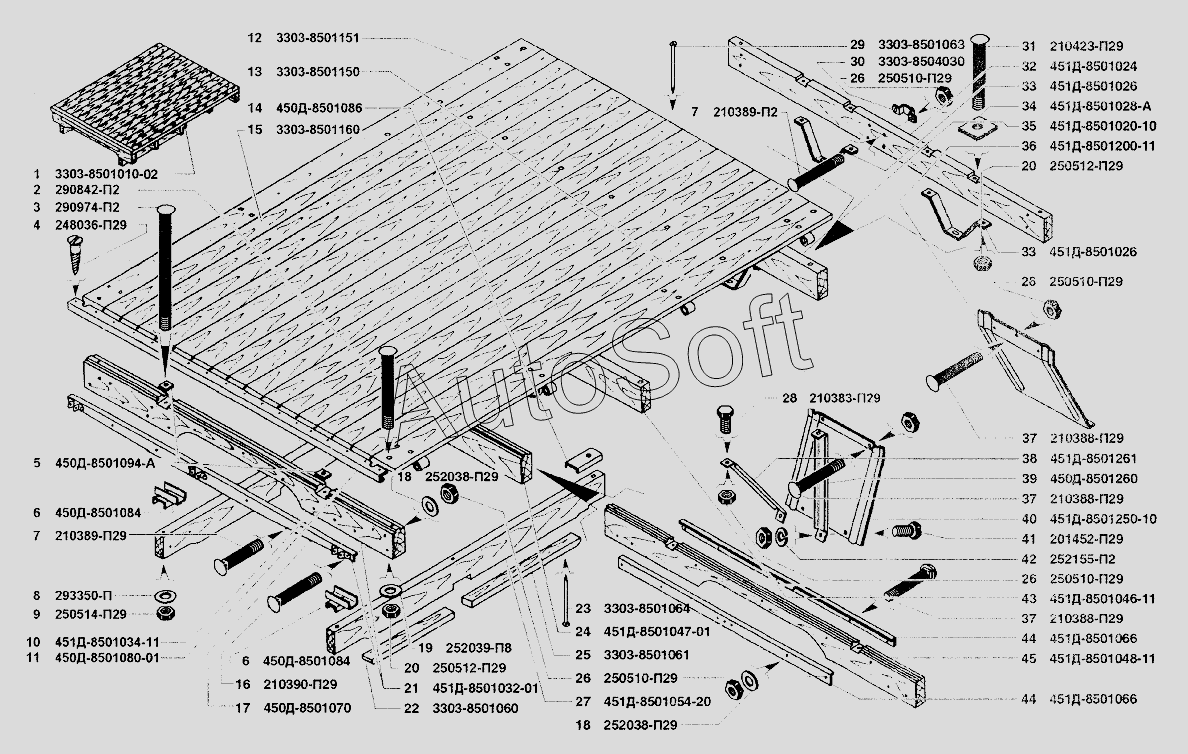

Каталог запасных частей к технике: УАЗ-37419 (2009). Основание платформы
35
24
25
26
26
26
26
27
28
29
30
31
32
33
33
34
23
36
37
37
37
38
39
40
41
42
43
44
44
45
12
2
3
4
5
6
6
7
7
8
9
10
11
1
13
14
15
16
17
18
18
19
20
20
21
22
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 3***2 | Основание платформы в сборе | |
| 2 | 2***2 | Болт М10х170 крепления крайних досок к поперечным брусьям | |
| 3 | 2***2 | Болт М12х 275 крепления брусьев основания | |
| 4 | 2***9 | Шуруп 5х25 | |
| 5 | 4***А | Шайба квадратная | |
| 6 | 4***4 | Подкладка между брусьями средняя | |
| 7 | 2***2 | Болт М8х70 крепления скобы | |
| 8 | 2***П | Шайба 12 специальная | |
| 9 | 2***9 | Гайка М12 | |
| 10 | 4***Н | Брус поперечный задний | |
| 11 | 4***1 | Усилитель задней кромки пола | |
| 12 | 3***1 | Доска пола крайняя левая в сборе | |
| 13 | 3***0 | Доска пола крайняя правая в сборе | |
| 14 | 4***6 | Подкладка между брусьями передняя | |
| 15 | 3***0 | Доска пола средняя | |
| 16 | 2***9 | Болт М8х75 крепления кронштейна заднего фонаря | |
| 17 | 4***0 | Усилитель заднего поперечного бруса задний в сборе | |
| 18 | 2***9 | Шайба 8 | |
| 19 | 2***8 | Шайба 10 | |
| 20 | 2***9 | Гайка М10 | |
| 21 | 4***1 | Брус поперечный задний в сборе | |
| 22 | 3***0 | Подкладка продольного бруса | |
| 23 | 3***4 | Гвоздь 3,5x90 | |
| 24 | 4***1 | Брус поперечный средний № 2 | |
| 25 | 3***1 | Подкладка продольного бруса | |
| 26 | 2***9 | Гайка М8 | |
| 27 | 4***0 | Брус продольный | |
| 28 | 2***9 | Болт М8х40 | |
| 29 | 3***3 | Гвоздь К3х80 | |
| 30 | 3***0 | Скоба крепления переднего борта | |
| 31 | 2***9 | Болт М10х150 | |
| 32 | 4***4 | Брус поперечный передний | |
| 33 | 4***6 | Кронштейн переднего поперечного бруса | |
| 34 | 4***А | Шайба квадратная | |
| 35 | 4***0 | Брус поперечный передний в сборе | |
| 36 | 4***П | Брызговик передний | |
| 37 | 2***9 | Болт М8х65 крепления переднего борта | |
| 38 | 4***1 | Растяжка крепления заднего брызговика левая | |
| 39 | 4***0 | Растяжка крепления заднего брызговика правая | |
| 40 | 4***0 | Брызговик задний | |
| 41 | 2***9 | Болт М8х12 | |
| 42 | 2***2 | Шайба 8 пружинная | |
| 43 | 4***П | Брус поперечный средний № 1 | |
| 44 | 4***6 | Усилитель | |
| 45 | 4***1 | Брус поперечный средний № 2 |
