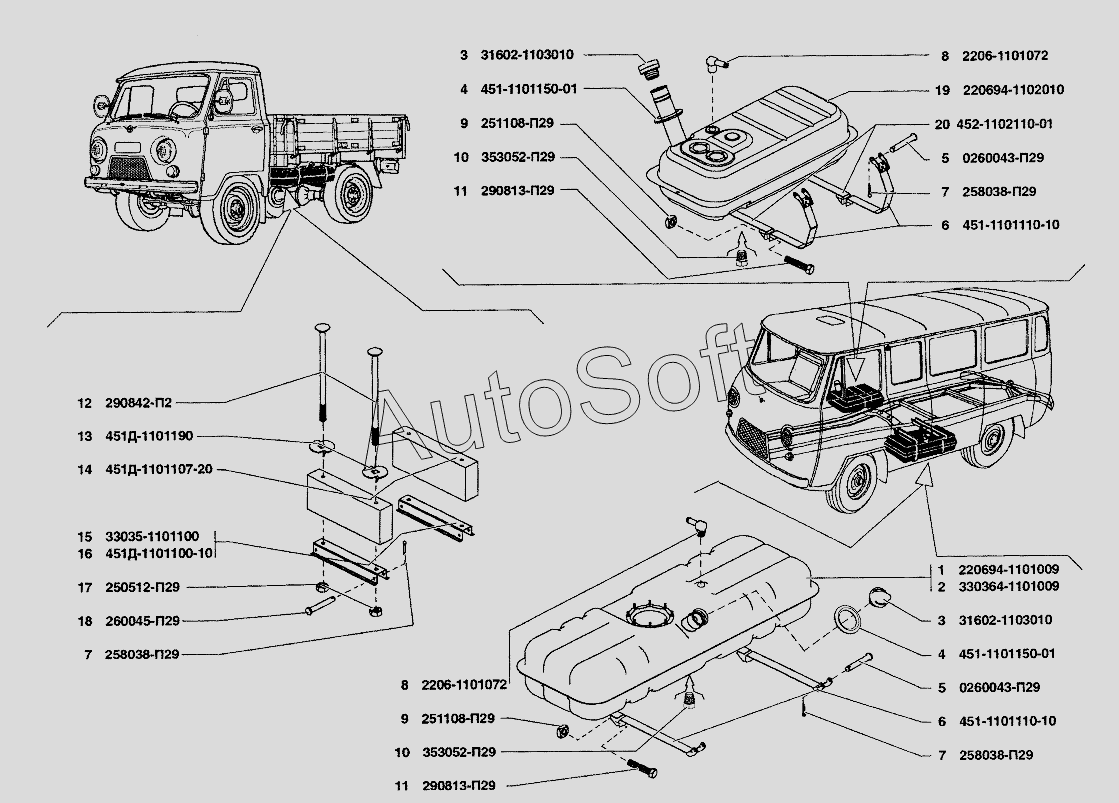

Каталог запасных частей к технике: УАЗ-37419 (2009). Бак топливный
1
2
3
3
3
4
4
4
8
8
8
9
9
9
11
11
11
12
13
14
15
16
17
18
5
5
5
5
6
6
6
7
7
7
7
10
10
10
19
20
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 2***9 | Бак топливный | |
| 2 | 3***9 | Бак топливный | |
| 3 | 3***0 | Пробка топливного бака в сборе | |
| 3 | 3***0 | Пробка топливного бака в сборе | |
| 4 | 4***1 | Уплотнитель горловины наливной трубы | |
| 4 | 4***1 | Уплотнитель горловины наливной трубы | |
| 5 | 2***9 | Палец 8х48 | |
| 5 | 2***9 | Палец 8х48 | |
| 5 | 2***9 | Палец 8х48 | |
| 6 | 4***0 | Хомут крепления бака | |
| 6 | 4***0 | Хомут крепления бака | |
| 7 | 2***9 | Шплинт 3,2х16 | |
| 7 | 2***9 | Шплинт 3,2х16 | |
| 8 | 2***2 | Штуцер пароотводящий | |
| 8 | 2***2 | Штуцер пароотводящий | |
| 9 | 2***9 | Гайка М10 | |
| 9 | 2***9 | Гайка М10 | |
| 10 | 3***9 | Пробка сливная КГ 1/4"х18 | |
| 10 | 3***9 | Пробка сливная КГ 1/4"х18 | |
| 11 | 2***9 | Болт М10х45 | |
| 11 | 2***9 | Болт М10х45 | |
| 12 | 2***2 | Болт М10х170 крепления крайних досок к поперечным брусьям | |
| 13 | 4***0 | Шайба специальная | |
| 14 | 4***0 | Подкладка крепления топливного бака | |
| 15 | 3***0 | Держатель топливного бака | |
| 16 | 4***0 | Держатель бака | |
| 17 | 2***9 | Гайка М10 | |
| 18 | 2***9 | Палец 8х55 | |
| 19 | 2***0 | Бак топливный дополнительный | |
| 20 | 4***1 | Хомут крепления |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
