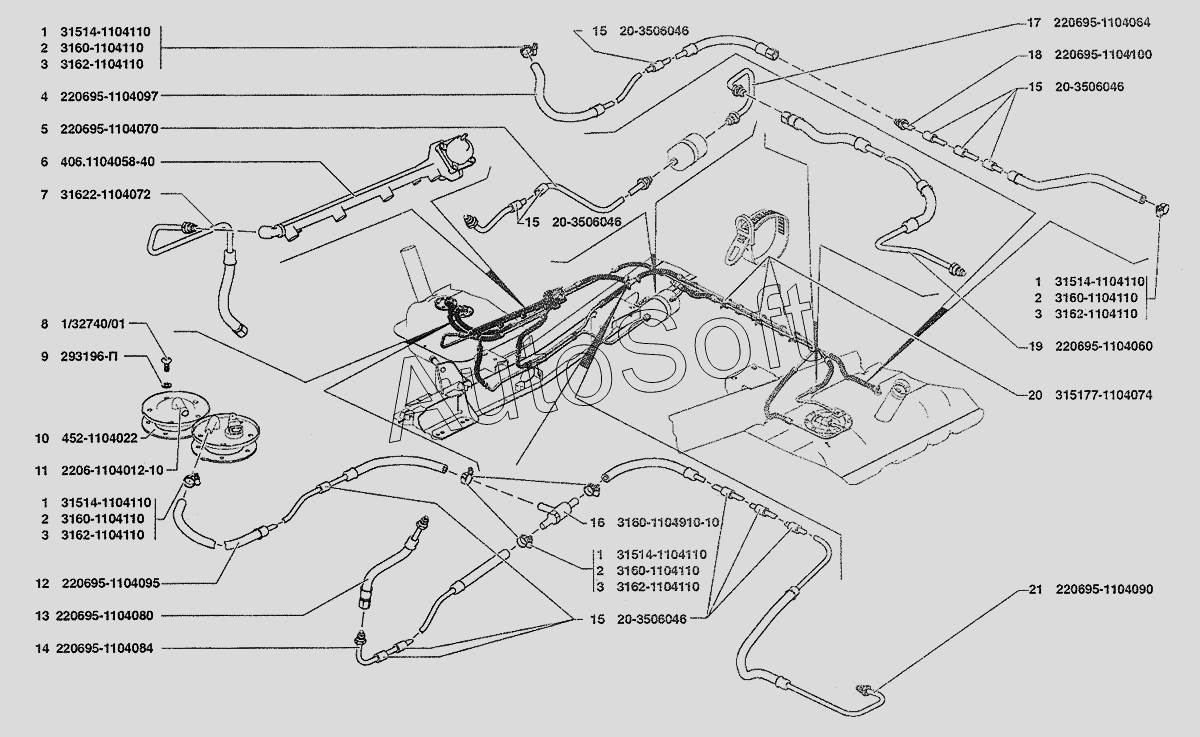

Каталог запасных частей к технике: УАЗ-37419 (2009). Трубопроводы топливные
1
1
1
1
2
2
2
2
3
3
3
3
4
4
5
6
7
8
9
10
11
12
13
14
15
15
15
15
16
17
18
19
20
21
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 3***0 | Хомут червячный в сборе | |
| 2 | 3***0 | Хомут червячный | |
| 3 | 3***1 | Хомут червячный | |
| 4 | 2***7 | Трубка паровоздушная | |
| 5 | 2***0 | Трубка подачи топлива от фильтра тонкой очистки топлива | |
| 6 | 4***0 | Трубопровод со штуцером и клапаном | |
| 7 | 3***2 | Трубка подачи топлива к топливопроводу на двигателе | |
| 8 | 1***1 | Винт М5х12 | |
| 9 | 2***П | Шайба 10 | |
| 10 | 4***2 | Прокладка | |
| 11 | 2***0 | Трубка с фланцем | |
| 12 | 2***5 | Трубка от дополнительного бака к струйному насосу | |
| 13 | 2***0 | Трубка от регулятора давления топлива | |
| 14 | 2***4 | Трубка слива топлива к струйному насосу | |
| 15 | 2***6 | Трубка защитная | |
| 16 | 3***0 | Струйный насос | |
| 17 | 2***4 | Трубка соединительная | |
| 18 | 2***0 | Трубка соединительная от левого бака | |
| 19 | 2***0 | Трубка от погружного модуля | |
| 20 | 3***4 | Хомут | |
| 21 | 2***0 | Трубка к погружному модулю |
