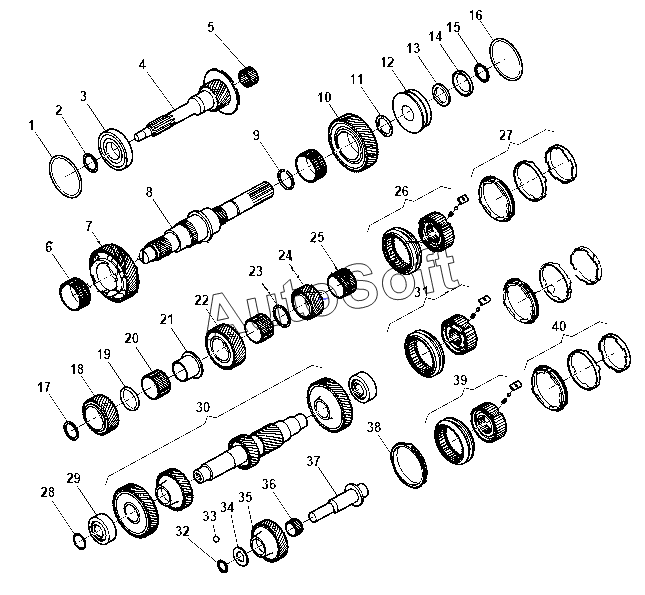

Каталог запасных частей к технике: УАЗ Патриот ПИКАП (2020). Валы коробки передач 5-ти ступенчатой
0-1
0-2
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 0-1 | 3***0 | Синхронизатор 3 передачи двухконусный | |
| 0-2 | 3***0 | Синхронизатор 4 передачи двухконусный | |
| 1 | 3***0 | Кольцо регулировочное | |
| 10 | 3***1 | Шестерня заднего хода | |
| 11 | 3***0 | Шайба упорная | |
| 12 | 3***0 | Подшипник шариковый двойной радиально-упорный | |
| 13 | 3***0 | Ограничитель | |
| 14 | 3***0 | Направляющая ограничителя | |
| 15 | 3***0 | Кольцо стопорное | |
| 16 | 3***0 | Кольцо стопорное | |
| 17 | 3***0 | Кольцо стопорное | |
| 18 | 3***0 | Шестерня 3-й передачи | |
| 19 | 3***0 | Шайба упорная подшипника 3й передачи | |
| 2 | 3***0 | Кольцо стопорное | |
| 20 | 3***0 | Подшипник игольчатый второй передачи | |
| 21 | 3***1 | Подшипник скольжения 3ей шестерни | |
| 22 | 3***0 | Шестерня 2-й передачи | |
| 23 | 3***0 | Кольцо стопорное | |
| 24 | 3***1 | Шестерня 5-й передачи | |
| 25 | 3***0 | Подшипник игольчатый пятой передачи | |
| 26 | 3***0 | Ступица и обойма синхронизатора 1 и 2 передач в сборе | |
| 27 | 3***0 | Синхронизатор трёх-конусный в сборе 1 и 2 передачи | |
| 28 | 3***0 | Шайба регулировочная | |
| 29 | 3***0 | Подшипник конический | |
| 3 | 3***0 | Подшипник первичного вала | |
| 30 | 3***0 | Блок шестерен промежуточного вала | |
| 31 | 3***0 | Ступица и обойма в сборе | |
| 32 | 3***0 | Кольцо стопорное | |
| 33 | 3***0 | Шарик стальной | |
| 34 | 3***0 | Шайба упорная промежуточной шестерни заднего хода | |
| 35 | 3***1 | Шестерня заднего хода промежуточная | |
| 36 | 3***0 | Подшипник игольчатый промежуточной шестерни заднего хода | |
| 37 | 3***0 | Вал задней передачи | |
| 38 | 3***0 | Кольцо синхронизатора 5-ой передачи | |
| 39 | 3***1 | Ступица и обойма в сборе | |
| 4 | 3***1 | Вал первичный | |
| 40 | 3***0 | Синхронизатор двухконусный в сборе | |
| 5 | 3***0 | Подшипник игольчатый первичного вала | |
| 6 | 3***0 | Подшипник игольчатый | |
| 7 | 3***0 | Шестерня 1-й передачи | |
| 8 | 3***1 | Вал вторичный | |
| 9 | 3***0 | Кольцо стопорное |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
