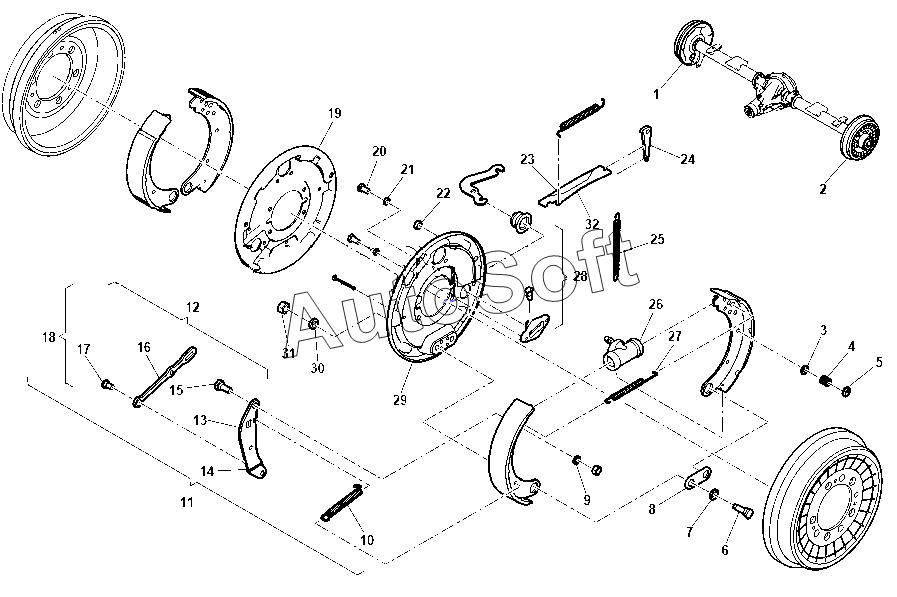

Каталог запасных частей к технике: УАЗ Патриот КОМФОРТ (2020). Тормоз задний
25
17
18
19
20
21
22
23
24
16
26
27
28
29
30
31
32
8
0-2
1
2
3
4
5
6
7
0-1
9
10
11
12
13
14
15
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 0-1 | 3***0 | Колодка тормозная задняя с накладкой | |
| 0-2 | 3***0 | Колодка тормозная задняя с накладкой | |
| 1 | 3***1 | Тормоз задний | |
| 10 | 3***0 | Пружина разжимного звена | |
| 11 | 3***0 | Комплект колодок задних тормозов | |
| 12 | 3***0 | Рычаг с тягой левый | |
| 13 | 3***0 | Рычаг привода с упором | |
| 14 | 3***0 | Рычаг привода с упором | |
| 15 | 3***0 | Ось разжимного рычага | |
| 16 | 3***0 | Тяга привода | |
| 17 | 3***0 | Ось тяги | |
| 18 | 3***0 | Рычаг с тягой правый | |
| 19 | 3***0 | Щит заднего тормоза с усилителем | |
| 2 | 3***1 | Тормоз задний | |
| 20 | 0***9 | Болт | |
| 21 | 0***9 | Шайба | |
| 22 | 3***0 | Заглушка щита заднего тормоза | |
| 23 | 3***0 | Звено разжимное | |
| 24 | 3***0 | Клин регулировочный | |
| 25 | 3***0 | Пружина регулировочного клина | |
| 26 | 3***0 | Цилиндр тормозной задний | |
| 27 | 3***0 | Пружина стяжная | |
| 28 | 3***0 | Блок промежуточного рычага | |
| 29 | 3***0 | Щит заднего тормоза с усилителем | |
| 3 | 0***7 | Чашка отжимной пружины нижняя | |
| 30 | 0***2 | Шайба | |
| 31 | 0***9 | Гайка | |
| 32 | 3***0 | Звено разжимное | |
| 4 | 0***7 | Пружина отжимная колодок тормо | |
| 5 | 0***7 | Чашка отжимной пружины верхняя | |
| 6 | 3***0 | Палец опорный колодок тормоза | |
| 7 | 3***0 | Втулка опорного пальца колодок тормоза | |
| 8 | 3***0 | Пластина опорных пальцев | |
| 9 | 0***2 | Шайба |
