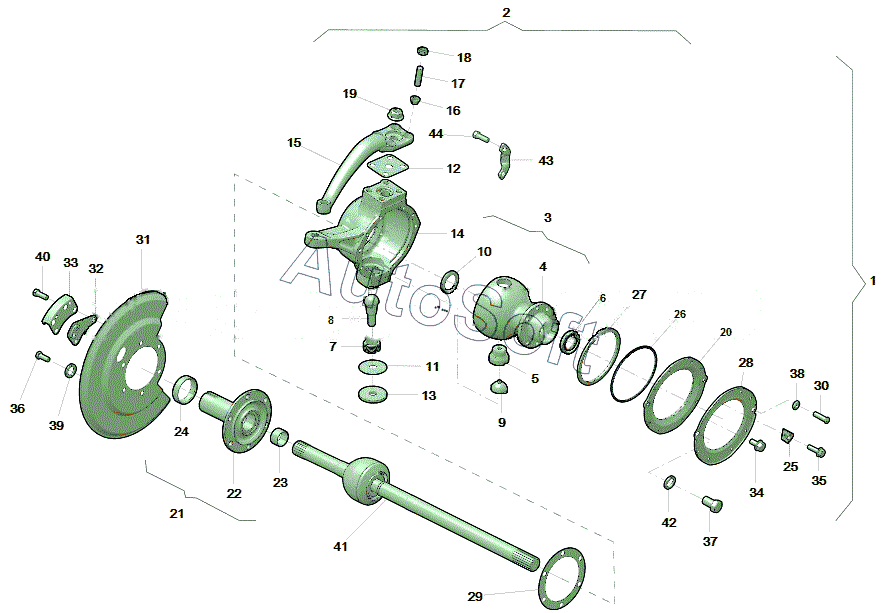

Каталог запасных частей к технике: УАЗ Патриот ЛИМИТЕД 316300-0000305-11 (2020). Кулак поворотный правый, опора шаровая, шкворни, шарнир правый
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36-1
36
37
38
39
40
41
42
42-1
43
44
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 3***0 | Кулак поворотный с шарниром правый | |
| 10 | 3***0 | Шайба упорная шарнира поворотного кулака | |
| 11 | 3***0 | Прокладка | |
| 12 | 3***0 | Прокладка | |
| 13 | 3***0 | Накладка | |
| 14 | 3***0 | Корпус поворотного кулака правый | |
| 15 | 3***0 | Рычаг поворотного кулака | |
| 16 | 0***0 | Втулка разжимная рычага поворотного кулака | |
| 17 | 3***0 | Шпилька рычага | |
| 18 | 0***0 | Гайка | |
| 19 | 3***0 | Гайка | |
| 2 | 3***1 | Кулак поворотный правый | |
| 20 | 3***0 | Манжета поворотного кулака | |
| 21 | 0***0 | Цапфа поворотного кулака | |
| 22 | 0***0 | Цапфа поворотного кулака | |
| 23 | 0***0 | Втулка цапфы | |
| 24 | 0***1 | Втулка сальника ступицы | |
| 25 | 3***7 | Кронштейн кабеля датчика скоро | |
| 26 | 0***0 | Пружина | |
| 27 | 3***0 | Кольцо уплотнительное | |
| 28 | 3***0 | Обойма манжеты поворотного кулака | |
| 29 | 0***0 | Прокладка поворотного кулака | |
| 3 | 3***0 | Опора шаровая поворотного кулака | |
| 30 | 0***0 | Болт специальный-ограничитель поворота | |
| 31 | 3***0 | Щиток тормозного диска | |
| 32 | 3***1 | Кронштейн переднего датчика правый | |
| 33 | 3***7 | Тепловой экран датчика | |
| 34 | 8***0 | Болт | |
| 35 | 8***0 | Болт | |
| 36 | 0***9 | Болт | |
| 36-1 | 0***3 | Болт | |
| 37 | 0***9 | Болт | |
| 38 | 0***9 | Гайка | |
| 39 | 0***2 | Шайба | |
| 4 | 3***0 | Опора шаровая поворотного кулака | |
| 40 | 0***9 | Болт м10х28 | |
| 41 | 3***0 | Шарнир поворотного кулака правый | |
| 42 | 0***2 | Шайба | |
| 42-1 | 0***2 | Шайба | |
| 43 | 3***0 | Упор-ограничитель поворота колес | |
| 44 | 0***9 | Болт | |
| 5 | 3***0 | Опора шкворня | |
| 6 | 3***1 | Манжета | |
| 7 | 3***0 | Втулка зажимная | |
| 8 | 3***0 | Шкворень поворотного кулака | |
| 9 | 3***0 | Вкладыш шкворня |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
