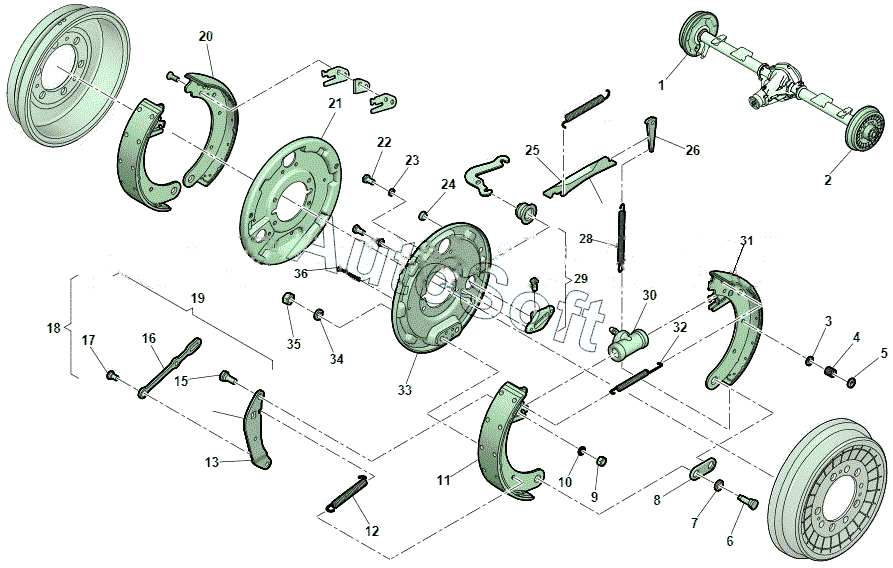

Каталог запасных частей к технике: УАЗ Патриот ЛИМИТЕД 316300-0000305-11 (2020). Тормоз задний
1
2
3
4
5
6
7
8
9
10
11
12
13
15
16
17
18
19
20
21
22
23
24
25
26
28
29
30
31
32
33
34
35
36
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 3***1 | Тормоз задний | |
| 2 | 3***1 | Тормоз задний | |
| 3 | 0***7 | Чашка отжимной пружины нижняя | |
| 4 | 0***7 | Пружина отжимная колодок тормо | |
| 5 | 0***7 | Чашка отжимной пружины верхняя | |
| 6 | 3***0 | Палец опорный колодок тормоза | |
| 7 | 3***0 | Втулка опорного пальца колодок тормоза | |
| 8 | 3***0 | Пластина опорных пальцев | |
| 9 | 0***9 | Гайка | |
| 10 | 0***2 | Шайба | |
| 11 | 3***0 | Колодки тормозные | |
| 12 | 3***0 | Пружина разжимного звена | |
| 13 | 3***0 | Рычаг привода с упором | |
| 15 | 3***0 | Ось разжимного рычага | |
| 16 | 3***0 | Тяга привода | |
| 17 | 3***0 | Ось тяги | |
| 18 | 3***0 | Рычаг с тягой правый | |
| 19 | 3***0 | Рычаг с тягой левый | |
| 20 | 2***0 | Колодка тормозная задняя | |
| 21 | 3***0 | Щит заднего тормоза с усилителем | |
| 22 | 0***9 | Болт | |
| 23 | 0***9 | Шайба | |
| 24 | 3***0 | Заглушка щита заднего тормоза | |
| 25 | 3***0 | Звено разжимное | |
| 26 | 3***0 | Клин регулировочный | |
| 28 | 3***0 | Пружина регулировочного клина | |
| 29 | 3***0 | Блок промежуточного рычага | |
| 30 | 3***0 | Цилиндр тормозной задний | |
| 31 | 3***0 | Колодки тормозные | |
| 32 | 3***0 | Пружина стяжная | |
| 33 | 3***0 | Щит заднего тормоза с усилителем | |
| 34 | 0***2 | Шайба | |
| 35 | 0***9 | Гайка | |
| 36 | 3***0 | Стержень отжимной |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
