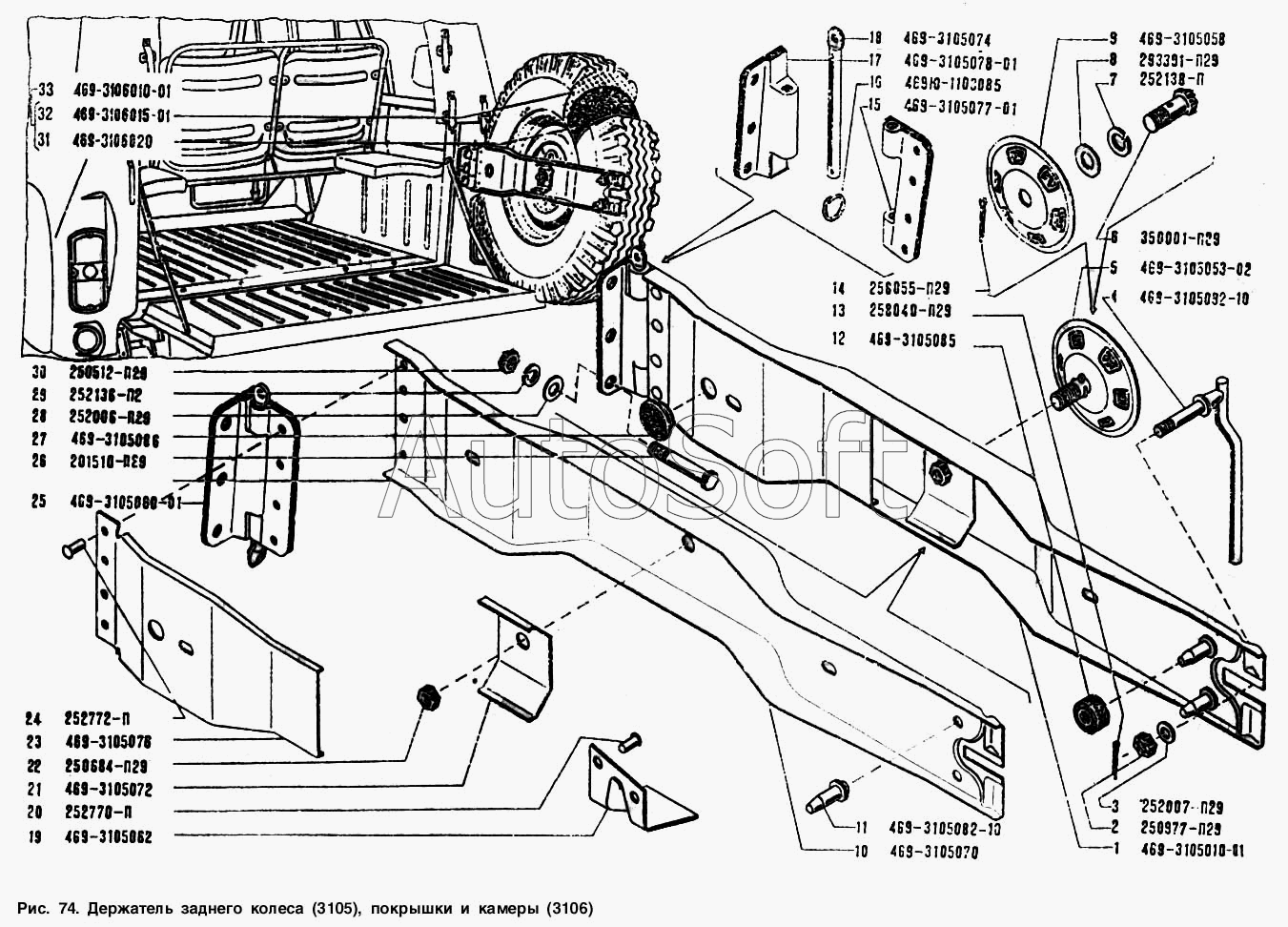

Каталог запасных частей к технике: УАЗ-3151 (1993). Держатель запасного колеса, покрышки и камеры
26
18
19
20
21
22
23
24
25
17
27
28
29
30
31
32
33
1
16
15
14
13
12
11
10
9
8
7
6
5
4
3
2
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 4***1 | Держатель запасного колеса в соборе | |
| 2 | 2***9 | Гайка М14х1,5 | |
| 3 | 2***9 | Шайба 14 | |
| 4 | 4***0 | Запор откид110го кронштейна запасного колеса | |
| 5 | 4***2 | Шайба прижимная крепления запасного колеса | |
| 6 | 3***9 | Болт М 14х1,5х70 крепления запасного колеса | |
| 7 | 2***П | Шайба 14 пружинная | |
| 8 | 2***9 | Шайба 14 | |
| 9 | 4***8 | Шайба прижимная | |
| 10 | 4***0 | Кронштейн откидной | |
| 11 | 4***0 | Шип направляющий | |
| 12 | 4***5 | Буфер держателя запасного колеса левый | |
| 13 | 2***9 | Шплинт 3,2х25 | |
| 14 | 2***9 | Шплинт 4х36 | |
| 15 | 4***1 | Петля откидного кронштейна | |
| 16 | 4***5 | Кольцо оси откидного кронштейна | |
| 17 | 4***1 | Петля откидного кронштейна на кузове | |
| 18 | 4***4 | Ось откидного кронштейна | |
| 19 | 4***2 | Опора запасного колеса | |
| 20 | 2***П | Заклепка 8х20 | |
| 21 | 4***2 | Усилитель кронштейна средний | |
| 22 | 2***9 | Гайка М14х1,5 | |
| 23 | 4***6 | Усилитель кронштейна правый | |
| 24 | 2***П | Заклепка 8х24 | |
| 25 | 4***1 | Петля держателя | |
| 26 | 2***9 | Болт М10х65 | |
| 27 | 4***6 | Буфер держателя запасного колеса правый | |
| 28 | 2***9 | Шайба 10 | |
| 29 | 2***2 | Шайба 10 пружинная | |
| 30 | 2***9 | Гайка М10 | |
| 31 | 4***0 | Камера 7,00-15" | |
| 32 | 4***1 | Покрышка 8,40-15" | |
| 33 | 4***1 | Шина 8,40-15" в сборе |
