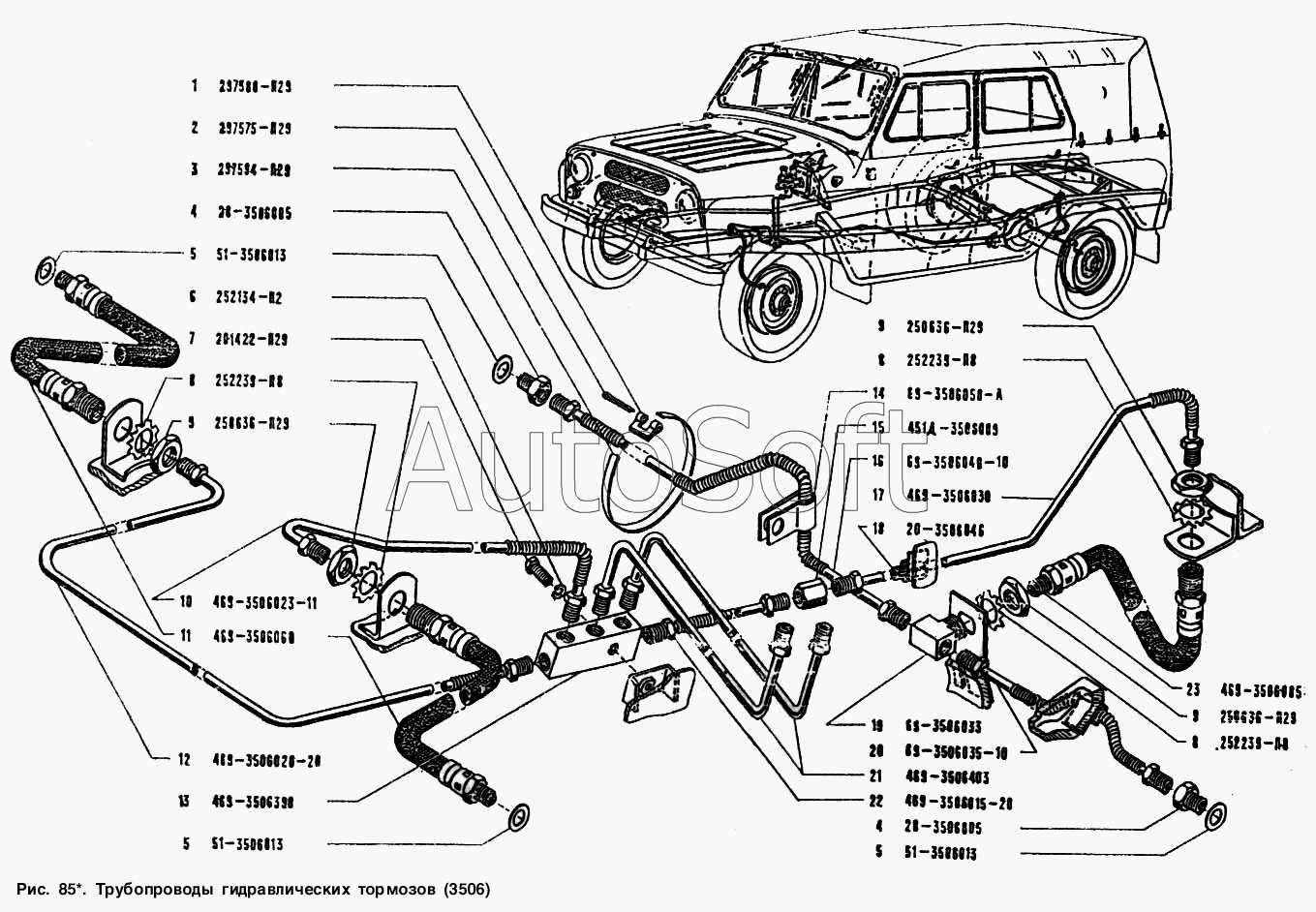

Каталог запасных частей к технике: УАЗ-3151 (1993). Трубопроводы гидравлических тормозов
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 469-3506006-Р | 4***Р | Трубка от главного цилиндра к центральному тройнику в сборе (для запасных частей) | |
| 469-3506015-Р | 4***Р | Трубка от центрального тройника к тройнику передних гидравлических тормозов в сборе (для запасных ча | |
| 469-3506020-20Р | 4***Р | Трубка от тройника к правому переднему гибкому шлангу (для запасных частей) | |
| 469-3506023-11Р | 4***Р | Трубка от тройника к левому переднему гибкому шлангу (для запасных частей) | |
| 469-3506023-11Р | 4***Р | Трубка от тройника к левому переднему гибкому шлангу (для запасных частей) | |
| 469-3506030-20Р | 4***Р | Трубка от центрального соединителя к правому переднему гибкому шлангу (для запасных частей) | |
| 469-3506030-Р | 4***Р | Трубка от соединительной муфты к заднему гибкому шлангу в сборе (для запасных частей) | |
| 469-3506030-Р | 4***Р | Трубка от соединительной муфты к заднему гибкому шлангу в сборе (для запасных частей) | |
| 469-3506035-Р | 4***Р | Трубка от тройника к левому заднему гидравлическому тормозу в сборе (для запасных частей) | |
| 469-3506035-Р | 4***Р | Трубка от тройника к левому заднему гидравлическому тормозу в сборе (для запасных частей) | |
| 469-3506040-Р | 4***Р | Трубка от тройника к правому гидравлическому тормозу в сборе (для запасных частей) | |
| 469-3506040-Р | 4***Р | Трубка от тройника к правому гидравлическому тормозу в сборе (для запасных частей) | |
| 1 | 2***9 | Пряжка | |
| 2 | 2***9 | Шплинт | |
| 3 | 2***9 | Лента стяжная | |
| 4 | 2***5 | Штуцер главного цилиндра | |
| 5 | 5***3 | Прокладка уплотнительная гибкого шланга | |
| 6 | 2***2 | Шайба 6 пружинная | |
| 7 | 2***9 | Болт М6х25 крепления центрального соединителя трубопроводов гидравлических тормозов | |
| 8 | 2***8 | Шайба 16 пружинная с наружными зубцами | |
| 9 | 2***9 | Гайка М16х1,5 крепления гибкого шланга | |
| 10 | 4***1 | Трубка от центрального соединителя к левому переднему гибкому шлангу | |
| 11 | 4***0 | Шланг гибкий передних гидравлических тормозов | |
| 12 | 4***0 | Трубка от центрального соединителя к правому переднему гибкому шлангу | |
| 13 | 4***8 | Соединитель центральный трубопроводов гидравлических тормозов | |
| 14 | 6***А | Хомутик крепления трубки гидравлических тормозов к заднему мосту | |
| 15 | 4***9 | Муфта соединительная трубопроводов гидравлических тормозов | |
| 16 | 6***0 | Трубка от тройника к правому гидравлическому тормозу в сборе | |
| 17 | 4***0 | Трубка от соединительной муфты к заднему гибкому шлангу в сборе | |
| 18 | 2***6 | Трубка защитная | |
| 19 | 6***3 | Тройник трубопроводов к задним гидравлическим тормозам | |
| 20 | 6***0 | Трубка от тройника к левому заднему гидравлическому тормозу в сборе | |
| 21 | 4***3 | Трубка от сигнального устройства к центральному соединителю | |
| 22 | 4***0 | Трубка от центрального соединителя к соединительной муфте | |
| 23 | 4***5 | Шланг гибкий задних гидравлических тормозов |
