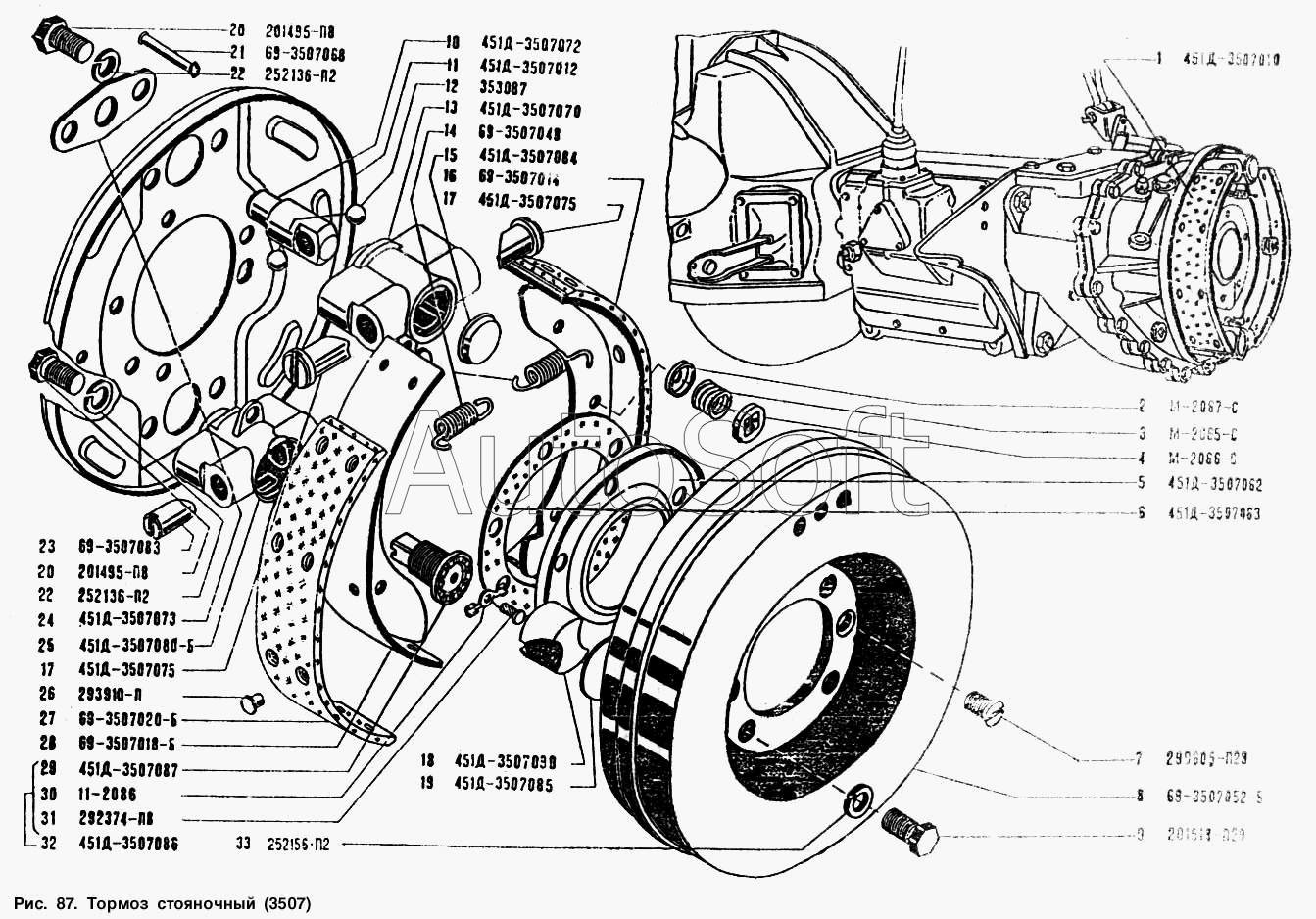

Каталог запасных частей к технике: УАЗ-3151 (1993). Тормоз стояночный
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 4***0 | Стояночный тормоз в сборе | |
| 2 | М***С | Чашка прижимной пружины колодок | |
| 3 | М***С | Пружина прижимная колодок | |
| 4 | М***С | Чашка прижимной пружины колодок верхняя | |
| 5 | 4***2 | Маслоотражатель | |
| 6 | 4***3 | Прокладка маслоотражателя | |
| 7 | 2***9 | Винт М8х12 крепления тормозного барабана к ступице | |
| 8 | 6***Б | Барабан | |
| 9 | 2***9 | Болт М10х1х25 крепления вала заднего моста | |
| 10 | 4***2 | Корпус шариков разжимного механизма | |
| 11 | 4***2 | Щит стояночного тормоза | |
| 12 | 3***7 | Шарик ф11,9 разжимного механизма | |
| 13 | 4***0 | Корпус разжимного механизма | |
| 14 | 6***8 | Пружина стяжная колодок | |
| 15 | 4***4 | Колпак корпуса разжимного механизма | |
| 16 | 6***4 | Колодка с накладкой в сборе | |
| 17 | 4***5 | Толкатель разжимного механизма | |
| 18 | 4***0 | Сухарь разжимной колодок | |
| 19 | 4***5 | Заглушка корпуса регулировочного механизма | |
| 20 | 2***8 | Болт М10х20 | |
| 21 | 6***8 | Стержень прижимной пружины колодок | |
| 22 | 2***2 | Шайба 10 пружинная | |
| 23 | 6***3 | Опора колодок | |
| 24 | 4***3 | Ограничитель корпуса шариков разжимного механизма | |
| 25 | 4***Б | Корпус регулировочного механизма | |
| 26 | 2***П | Заклепка 4х7 фрикционных накладок колодок | |
| 27 | 6***Б | Накладка фрикционная колодки | |
| 28 | 6***Б | Колодка в сборе | |
| 29 | 4***7 | Винт регулировочный колодок | |
| 30 | 1***6 | Пружина регулировочного винта колодок | |
| 31 | 2***8 | Штифт пружины регулировочного винта | |
| 32 | 4***6 | Винт регулировочный колодок | |
| 33 | 2***2 | Шайба 10 пружинная |
