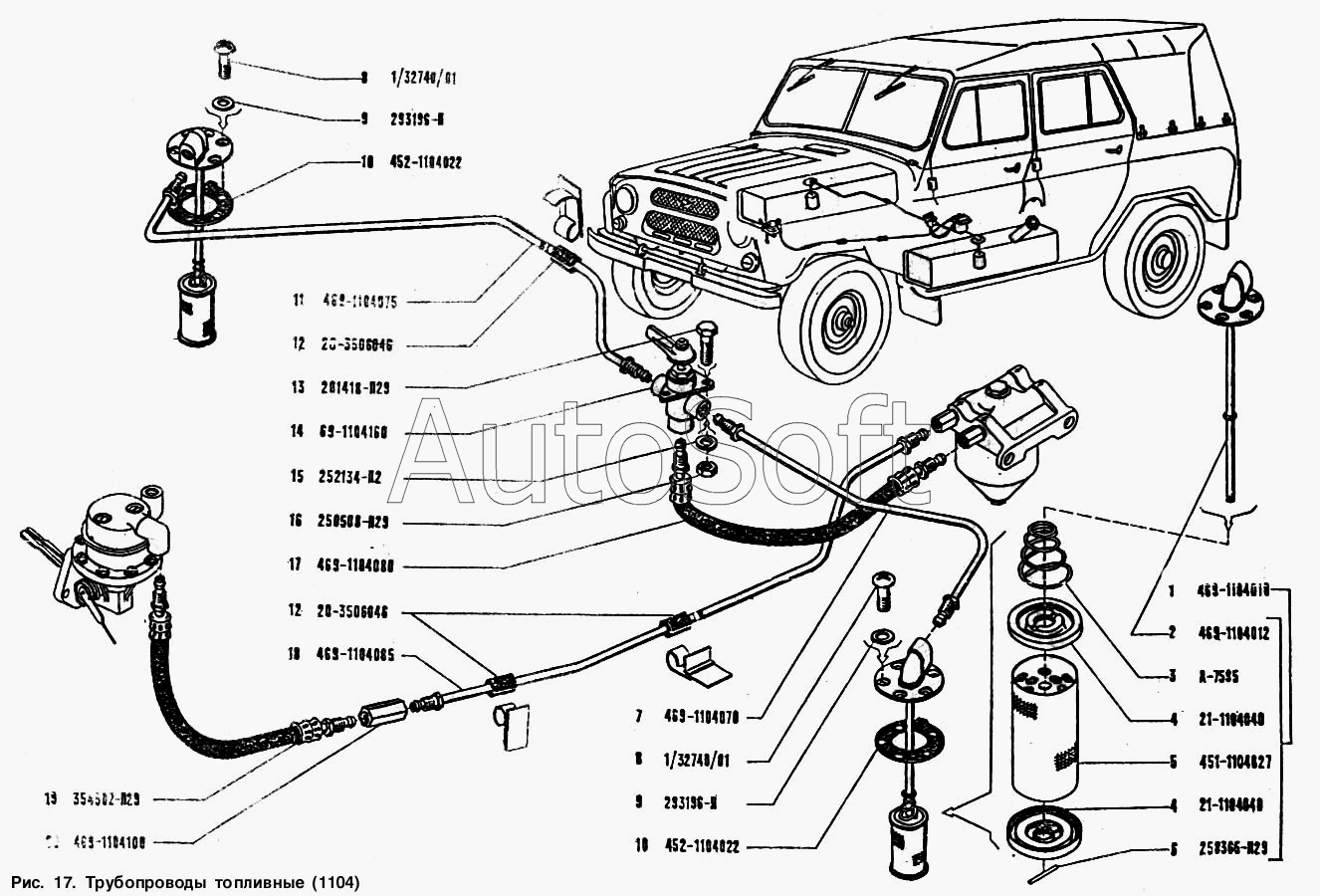

Каталог запасных частей к технике: УАЗ-3151 (1993). Трубопроводы топливные
11
20
19
18
17
16
15
14
13
12
1
10
9
8
7
6
5
4
3
2
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 4***0 | Трубка приемная топливопровода с фильтром в сборе | |
| 2 | 4***2 | Трубка приемная с фланцем в сборе | |
| 3 | А***5 | Пружина | |
| 4 | 2***0 | Фланец | |
| 5 | 4***7 | Фильтр | |
| 6 | 2***9 | Штифт 3х20 | |
| 7 | 4***0 | Трубка от левого топливного бака к кранику в сборе | |
| 8 | 1***1 | Винт М5х12 | |
| 9 | 2***П | Шайба 10 | |
| 10 | 4***2 | Прокладка | |
| 11 | 4***5 | Трубка от правого топливного бака к кранику в сборе | |
| 12 | 2***6 | Трубка защитная | |
| 13 | 2***9 | Болт М6х16 | |
| 14 | 6***0 | Краник топливный в сборе | |
| 15 | 2***2 | Шайба 6 пружинная | |
| 16 | 2***9 | Гайка М6 | |
| 17 | 4***0 | Шланг топливопровода | |
| 18 | 4***5 | Трубка от фильтра грубой очистки топлива к соединительной муфте в сборе | |
| 19 | 3***9 | Муфта соединительная топливопровода | |
| 20 | 4***0 | Шланг топливопровода от соединительной муфты к топливному насосу |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
