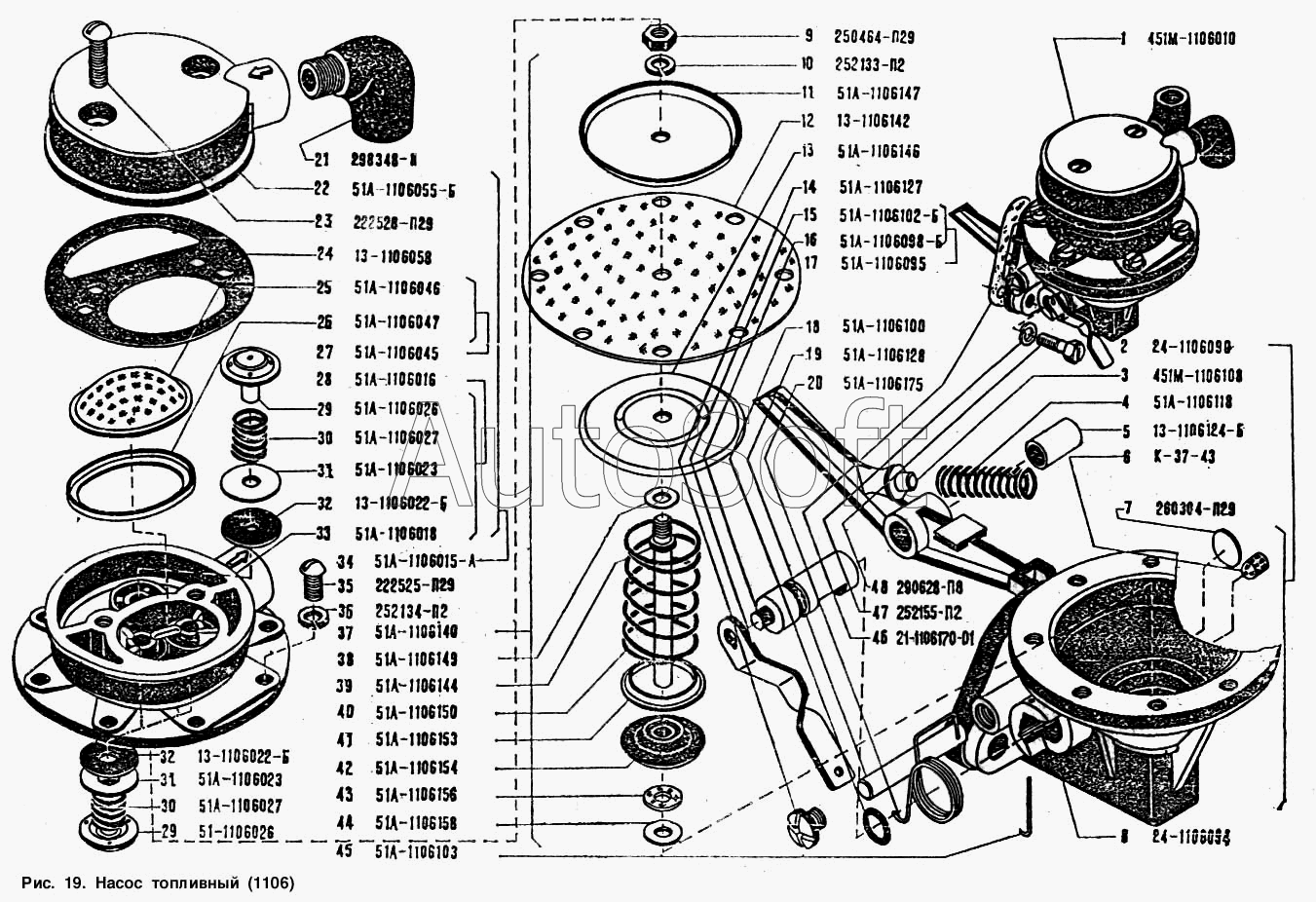

Каталог запасных частей к технике: УАЗ-3151 (1993). Насос топливный
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 5***0 | Насос топливный в сборе | |
| 2 | 2***0 | Корпус в сборе | |
| 3 | 4***8 | Рычаг | |
| 4 | 5***8 | Пружина рычага привода | |
| 5 | 1***Б | Втулка рычага | |
| 6 | К***3 | Сетка воздушного фильтра | |
| 7 | 2***9 | Заглушка | |
| 8 | 2***4 | Корпус | |
| 9 | 2***9 | Гайка М5 | |
| 10 | 2***2 | Шайба 5 пружинная | |
| 11 | 5***7 | Шайба диафрагмы верхняя | |
| 12 | 1***2 | Диафрагма | |
| 13 | 5***6 | Шайба диафрагмы нижняя | |
| 14 | 5***7 | Заглушка | |
| 15 | 5***Б | Рычаг ручного привода | |
| 16 | 5***8 | Валик | |
| 17 | 5***5 | Валик в сборе | |
| 18 | 5***0 | Уплотнитель | |
| 19 | 5***8 | Валик рычага привода | |
| 20 | 5***5 | Пружина | |
| 21 | 2***П | Штуцер угловой | |
| 22 | 5***Б | Крышка головки | |
| 23 | 2***9 | Винт М6х22 | |
| 24 | 1***8 | Прокладка | |
| 25 | 5***6 | Сетка фильтра | |
| 26 | 5***7 | Держатель сетки | |
| 27 | 5***5 | Фильтр в сборе | |
| 28 | 5***6 | Головка с клапанами в сборе | |
| 29 | 5***6 | Обойма клапана | |
| 30 | 5***7 | Пружина клапана | |
| 31 | 5***3 | Пластина клапана | |
| 32 | 1***Б | Клапан | |
| 33 | 5***8 | Головка | |
| 34 | 5***А | Головка в сборе | |
| 35 | 2***9 | Винт М6х16 | |
| 36 | 2***2 | Шайба 6 пружинная | |
| 37 | 5***0 | Диафрагма в сборе | |
| 38 | 5***9 | Шайба уплотнительная | |
| 39 | 5***4 | Тяга | |
| 40 | 5***0 | Пружина | |
| 41 | 5***3 | Держатель уплотнителя | |
| 42 | 5***4 | Уплотнитель | |
| 43 | 5***6 | Шайба рычага верхняя | |
| 44 | 5***8 | Шайба упорная рычага | |
| 45 | 5***3 | Шплинт-проволока | |
| 46 | 2***1 | Прокладка | |
| 47 | 2***2 | Шайба 8 пружинная | |
| 48 | 2***8 | Болт М8х32 |
