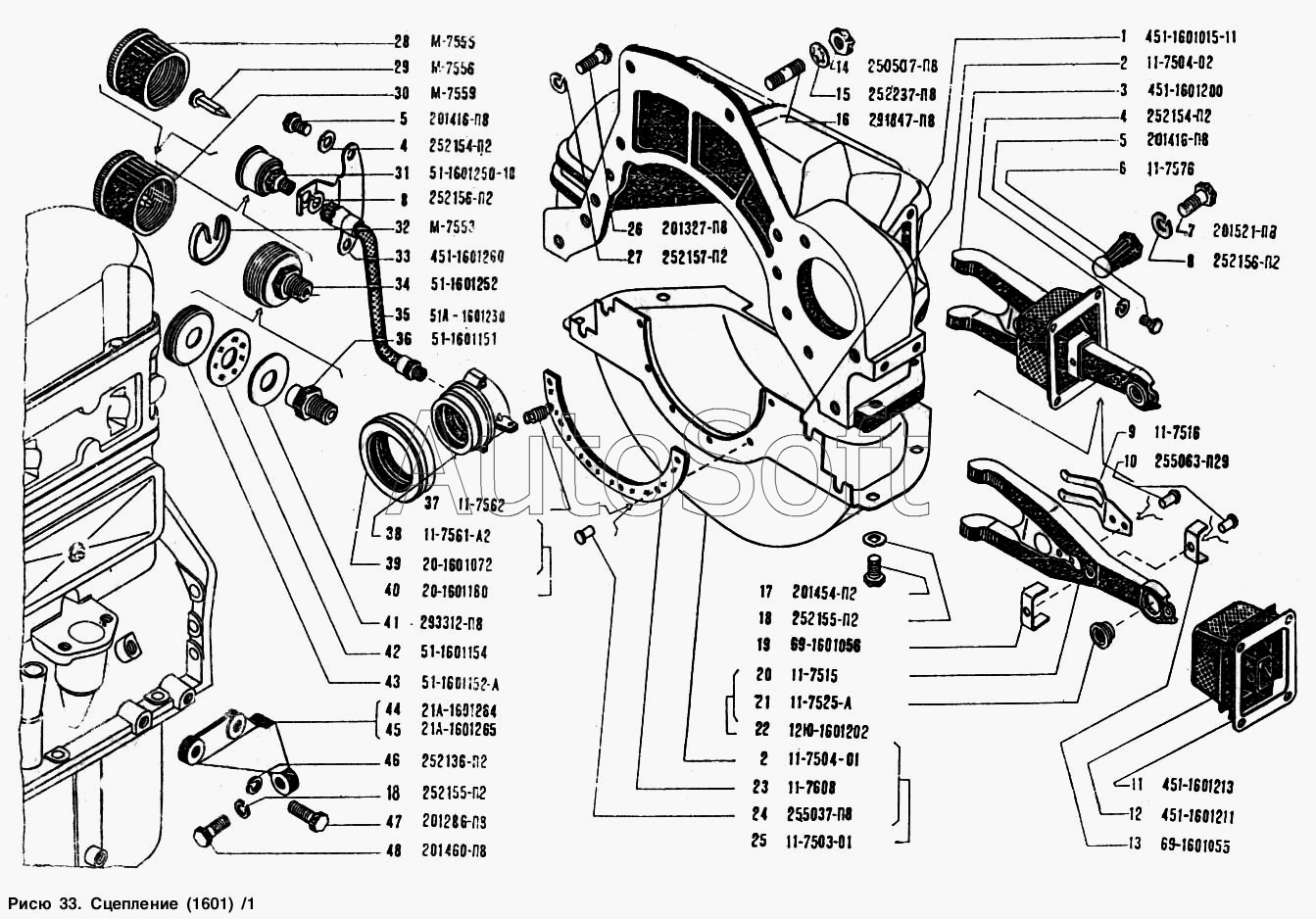

Каталог запасных частей к технике: УАЗ-3151 (1993). Сцепление
42
48
47
46
45
44
43
41
40
39
38
37
36
35
34
9
17
16
15
14
13
12
11
10
18
8
7
6
5
4
3
2
1
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 4***1 | Картер сцепления - верхняя часть | |
| 2 | 1***2 | Картер сцепления - нижняя часть | |
| 3 | 4***0 | Вилка подшипника выключения сцепления с чехлом в сборе | |
| 4 | 2***2 | Шайба 6 пружинная | |
| 5 | 2***8 | Болт М6х12 крепления чехла вилки к картеру сцепления | |
| 6 | 1***6 | Опора вилки подшипника | |
| 7 | 2***8 | Болт М10х32 крепления шаровой опоры вилки к картеру сцепления | |
| 8 | 2***2 | Шайба 10 пружинная | |
| 9 | 1***6 | Пластина вилки подшипника выключения сцепления | |
| 10 | 2***9 | Заклепка 4х8 | |
| 11 | 4***3 | Рамка чехла вилки подшипника выключения сцепления | |
| 12 | 4***1 | Чехол вилки | |
| 13 | 6***5 | Скоба прижимная чехла вилки внутренняя | |
| 14 | 2***8 | Гайка М12 | |
| 15 | 2***8 | Шайба 12 пружинная зубчатая с внутренними зубцами | |
| 16 | 2***8 | Шпилька М12х1,25х32 крепления картера коробки передач к картеру сцепления | |
| 17 | 2***2 | Болт М8х16 крепления нижней части картера к верхней | |
| 18 | 2***2 | Шайба 8 пружинная | |
| 19 | 6***6 | Скоба прижимная чехла вилки наружная | |
| 20 | 1***5 | Вилка выключения сцепления | |
| 21 | 1***А | Цапфа вилки | |
| 22 | 1***2 | Вилка сцепления с цапфой в сборе | |
| 23 | 1***8 | Уплотнитель нижней части картера | |
| 24 | 2***8 | Заклепка 3,5х6 крепления уплотнителя к нижней части картера | |
| 25 | 1***1 | Картер сцепления - нижняя часть в сборе | |
| 26 | 2***8 | Болт М12х35 | |
| 27 | 2***2 | Шайба 12 пружинная | |
| 28 | М***5 | Крышка масленки подшипника выключения сцепления | |
| 29 | М***6 | Стопор крышки масленки подшипника выключения сцепления | |
| 30 | М***9 | Крышка масленки в сборе | |
| 31 | 5***0 | Масленка подшипника выключения сцепления в сборе | |
| 32 | М***3 | Пружина стопорная крышки масленки | |
| 33 | 4***0 | Кронштейн масленки | |
| 34 | 5***2 | Корпус масленки подшипника выключения сцепления в сборе | |
| 35 | 5***0 | Шланг смазки подшипника выключения сцепления в сборе | |
| 36 | 5***1 | Штуцер корпуса масленки | |
| 37 | 1***2 | Пружина оттяжная муфты подшипника выключения сцепления | |
| 38 | 1***2 | Муфта подшипника выключения сцепления | |
| 39 | 2***2 | Подшипник выключения сцепления | |
| 40 | 2***0 | Подшипник выключения сцепления муфты в сборе | |
| 41 | 2***8 | Шайба 10,5 штуцера масленки | |
| 42 | 5***4 | Шайба уплотняющая масленки | |
| 43 | 5***А | Корпус масленки | |
| 44 | 2***4 | Усилитель крепления картера сцепления правый | |
| 45 | 2***5 | Усилитель крепления картера сцепления левый | |
| 46 | 2***2 | Шайба 10 пружинная | |
| 47 | 2***2 | Болт М10х35 | |
| 48 | 2***8 | Болт М8х30 крепления усилителя к картеру сцепления | |
| 49 | 6***3 | Пластина демпфера | |
| 50 | 4***6 | Палец упорный | |
| 51 | 6***6 | Шайба регулировочная демпфера | |
| 52 | 6***5 | Шайба демпфера фрикционная | |
| 53 | 2***2 | Шайба 6 пружинная | |
| 54 | 2***8 | Болт М8х22 крепления кожуха сцепления к маховику | |
| 55 | 2***8 | Вилка опорная оттяжного рычага | |
| 56 | 2***8 | Шплинт 2,5х12 пальца игольчатого подшипника | |
| 57 | 5***5 | Рычаг оттяжной | |
| 58 | 1***6 | Палец опорной вилки | |
| 59 | 1***3 | Ролик опорной вилки | |
| 60 | 1***9 | Игла подшипника оттяжного рычага | |
| 61 | 1***5 | Винт регулировочный | |
| 62 | 5***1 | Накладка фрикционная | |
| 63 | 2***2 | Болт М8х1х14 опорной вилки | |
| 64 | 1***0 | Кожух сцепления | |
| 65 | 5***5 | Пружина нажимного диска | |
| 66 | 1***7 | Шайба изолирующая |
