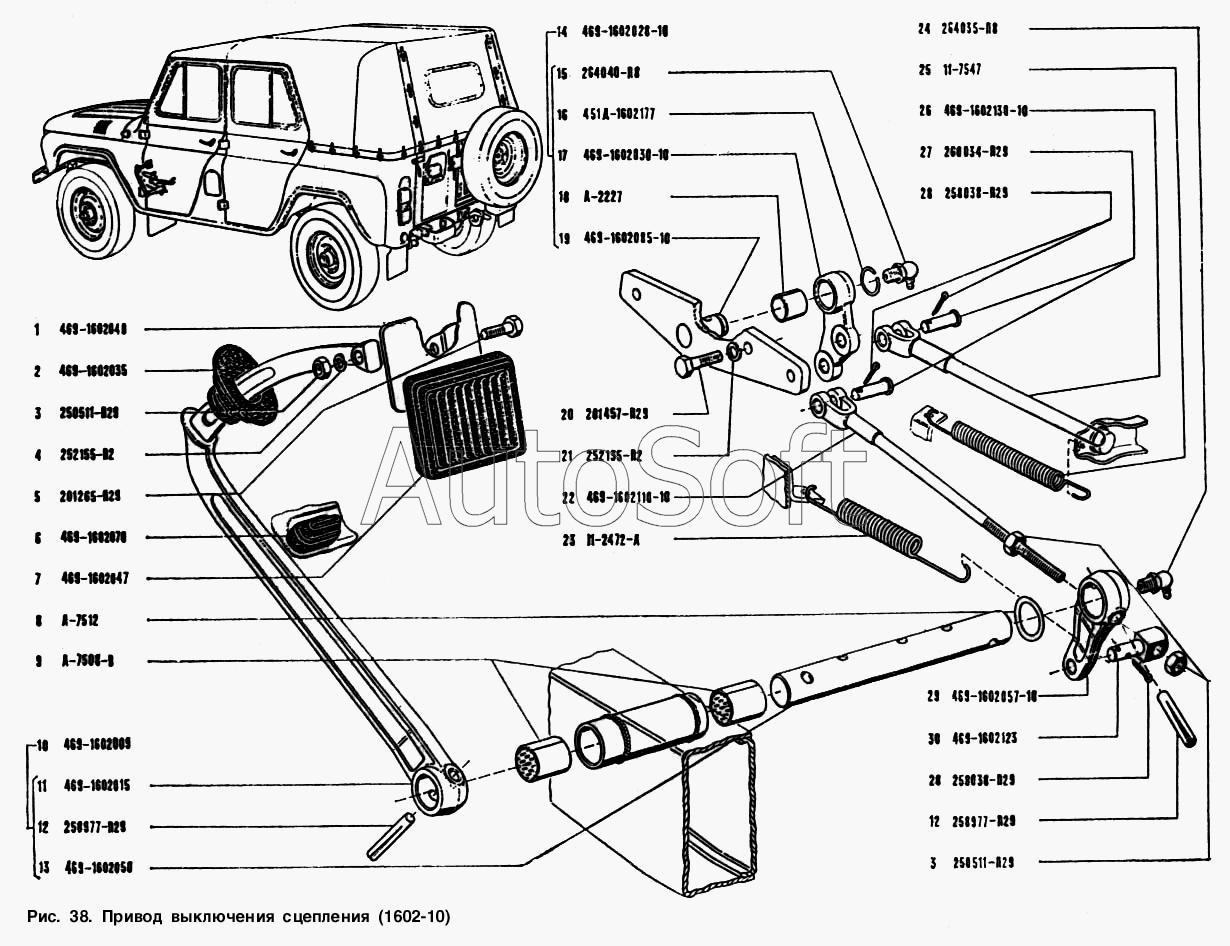

Каталог запасных частей к технике: УАЗ-3151 (1993). Привод выключения сцепления
16
30
29
28
27
26
25
24
23
22
21
20
19
18
17
1
15
14
13
12
11
10
9
8
7
6
5
4
3
2
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 4***0 | Прокладка педали привода выключения сцепления | |
| 2 | 4***5 | Муфта защитная отверстия пола педали привода выключении сцепления | |
| 3 | 2***9 | Гайка М8х1 | |
| 4 | 2***2 | Шайба 8 пружинная | |
| 5 | 2***9 | Болт М8х1х30 | |
| 6 | 4***0 | Буфер педали привода выключения сцепления | |
| 7 | 4***7 | Накладка площадки педали привода выключения сцепления | |
| 8 | А***2 | Шайба нажимная валика педали привода выключения сцепления | |
| 9 | А***В | Втулка внутренняя валика педали привода выключения сцепления | |
| 10 | 4***9 | Педаль с валиком привода выключения сцепления в сборе | |
| 11 | 4***5 | Педаль привода выключения сцепления | |
| 12 | 2***9 | Штифт 8х36 | |
| 13 | 4***0 | Ось педали привода выключения сцепления | |
| 14 | 4***0 | Рычаг привода выключения сцепления с осью в сборе | |
| 15 | 2***8 | Пресс-масленка | |
| 16 | 4***7 | Кольцо стопорное рычага привода выключения сцепления | |
| 17 | 4***0 | Ось рычага привода выключения сцепления | |
| 18 | А***7 | Втулка рычага привода выключения сцепления | |
| 19 | 4***0 | Ось рычага привода выключения сцепления | |
| 20 | 2***9 | Болт М8х22 | |
| 21 | 2***2 | Шайба 6 пружинная | |
| 22 | 4***0 | Тяга привода выключения сцепления | |
| 23 | М***А | Пружина оттяжная рычага привода выключения сцепления | |
| 24 | 2***8 | Пресс-масленка | |
| 25 | 1***7 | Пружина оттяжная вилки выключения сцепления | |
| 26 | 4***0 | Толкатель вилки привода выключения сцепления | |
| 27 | 2***9 | Палец 8х25 | |
| 28 | 2***9 | Шплинт 3,2х16 | |
| 29 | 4***0 | Рычаг привода выключения сцепления | |
| 30 | 4***3 | Палец тяги привода выключения сцепления |
