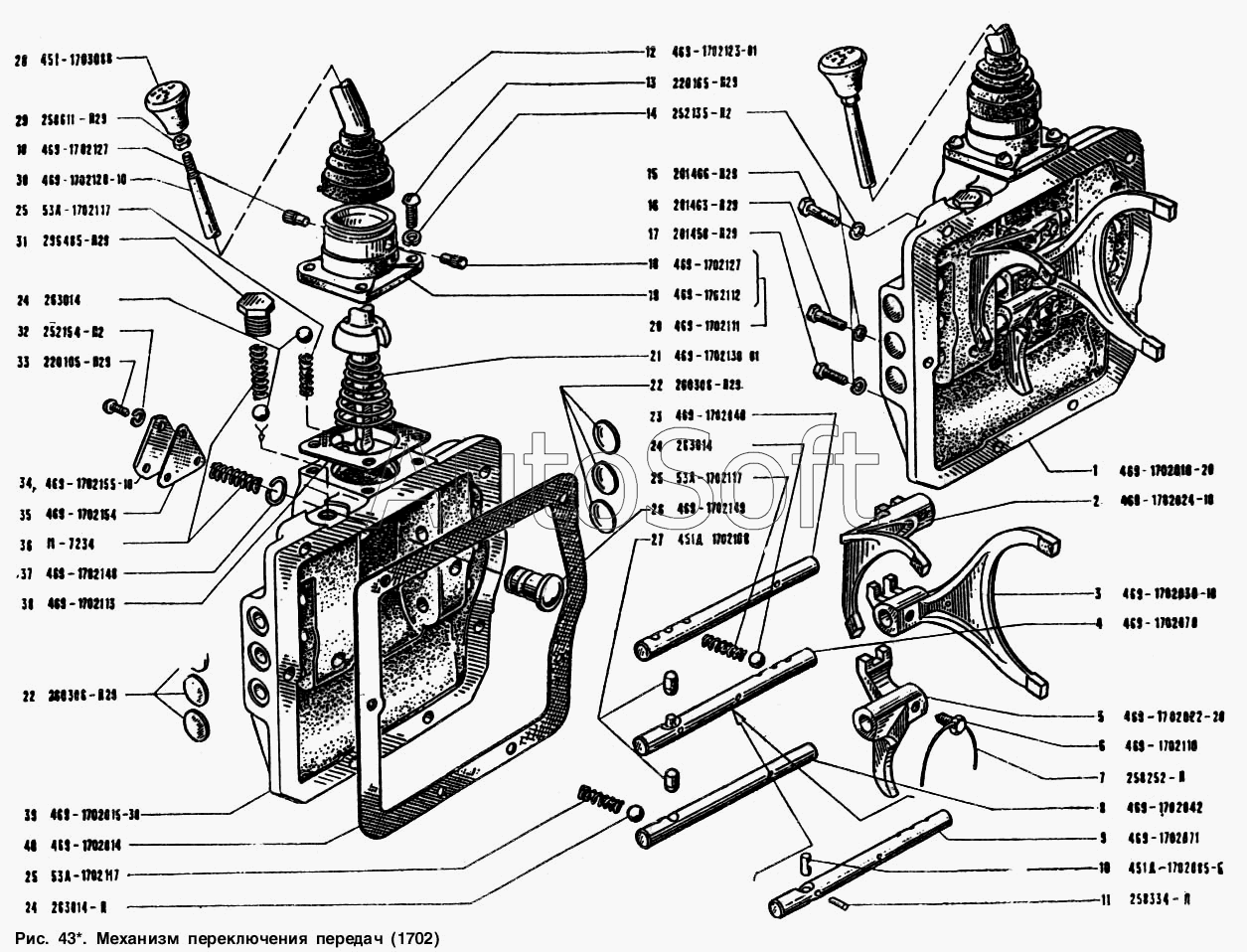

Каталог запасных частей к технике: УАЗ-3151 (1993). Механизм, переключения передач
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 4***0 | Механизм переключения передач в сборе | |
| 2 | 4***0 | Вилка переключения 1-й и 2-й передач | |
| 3 | 4***0 | Вилка переключения 3-й и 4-й передач | |
| 4 | 4***0 | Шток вилки переключения 3-й и 4-й передач в сборе | |
| 5 | 4***0 | Вилка переключения заднего хода | |
| 6 | 4***0 | Винт стопорный | |
| 7 | 2***П | Шплинт-проволока 1,2х150 | |
| 8 | 4***2 | Шток вилки заднего хода | |
| 9 | 4***1 | Шток вилки переключения 3-й и 4-й передач | |
| 10 | 4***Б | Палец стопорный | |
| 11 | 2***П | Штифт 2х8 | |
| 12 | 4***1 | Уплотнитель рычага переключения передач | |
| 13 | 2***9 | Винт М8х20 | |
| 14 | 2***2 | Шайба 6 пружинная | |
| 15 | 2***9 | Болт М8х45 | |
| 16 | 2***9 | Болт М8х38 | |
| 17 | 2***9 | Болт М8х25 | |
| 18 | 4***7 | Штифт рычага переключения передач | |
| 19 | 4***2 | Крышка люка рычага переключения передач | |
| 20 | 4***1 | Крышка люка рычага переключения со штифтами в сборе | |
| 21 | 4***1 | Пружина рычага переключения передач | |
| 22 | 2***9 | Заглушка ф18 штоков | |
| 23 | 4***0 | Шток вилки переключения 1-й и 2-й передач | |
| 24 | 2***П | Шарик диаметром 9,525 фиксатора штоков переключения передач | |
| 25 | 5***7 | Пружина фиксатора штоков переключения передач | |
| 26 | 4***9 | Предохранитель | |
| 27 | 4***8 | Плунжер замочный | |
| 28 | 4***8 | Рукоятка рычага переключения передач | |
| 29 | 2***9 | Гайка М8х1 | |
| 30 | 4***0 | Рычаг переключения передач | |
| 31 | 2***9 | Пробка М 14х1,5 | |
| 32 | 2***2 | Шайба 6 пружинная | |
| 33 | 2***9 | Винт М6х16 | |
| 34 | 4***0 | Крышка предохранителя | |
| 35 | 4***4 | Прокладка крышки | |
| 36 | М***4 | Пружина шарика фиксатора штоков переключения | |
| 37 | 4***8 | Кольцо стопорное | |
| 38 | 4***3 | Прокладка крышки люка рычага | |
| 39 | 4***0 | Крышка механизма псреключения в сборе | |
| 40 | 4***4 | Прокладка боковой крышки |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
