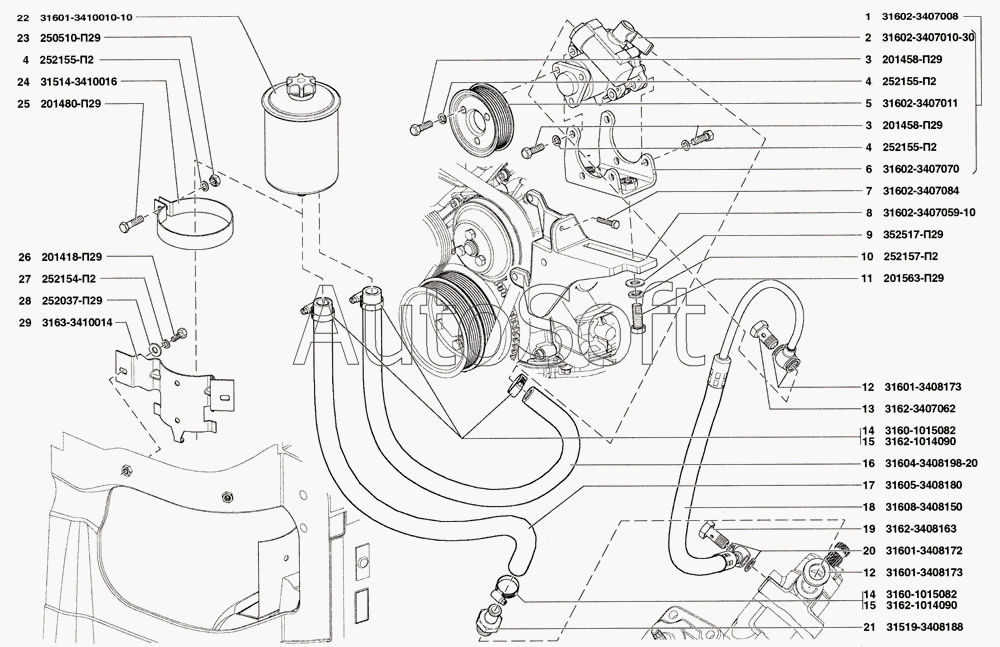

Каталог запасных частей к технике: УАЗ Patriot (2005). Насос усилителя, трубопроводы и шланги, бак масляный рулевого управления
15
15
29
28
27
26
25
24
23
22
21
20
19
18
17
16
1
14
14
13
12
12
11
10
9
8
7
6
5
4
4
4
3
3
2
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 3***8 | Насос с держателем | |
| 2 | 3***0 | Насос усилителя рулевого управления | |
| 3 | 2***9 | Болт М8х25 | |
| 4 | 2***2 | Шайба 8 пружинная | |
| 4 | 2***2 | Шайба 8 пружинная | |
| 5 | 3***1 | Шкив насоса | |
| 6 | 3***0 | Держатель насоса с гайками | |
| 7 | 3***4 | Болт натяжной | |
| 8 | 3***0 | Кронштейн крепления насоса | |
| 9 | 3***9 | Шайба | |
| 10 | 2***2 | Шайба 12 пружинная | |
| 11 | 2***9 | Болт М12х1,25х30 | |
| 12 | 3***3 | Шайба | |
| 13 | 3***2 | Болт-штуцер М16х1,5 | |
| 14 | 3***2 | Хомут червячный | |
| 15 | 3***0 | Хомут червячный | |
| 16 | 3***0 | Шланг всасывающий | |
| 17 | 3***0 | Шланг сливной | |
| 18 | 3***0 | Шланг нагнетательный гидроусилителя руля | |
| 19 | 3***3 | Болт-штуцер М14х 1,5 | |
| 20 | 3***2 | Шайба | |
| 21 | 3***8 | Штуцер сливного шланга | |
| 22 | 3***0 | Бак масляный гидроусилителя рулевого управления | |
| 23 | 2***9 | Гайка М8 | |
| 24 | 3***6 | Хомут крепления бачка гидроусилителя руля | |
| 25 | 2***9 | Болт М8х30 | |
| 26 | 2***9 | Болт М6х16 | |
| 27 | 2***2 | Шайба 6 пружинная | |
| 28 | 2***9 | Шайба 6 | |
| 29 | 3***4 | Кронштейн бачка гидроусилителя руля |
