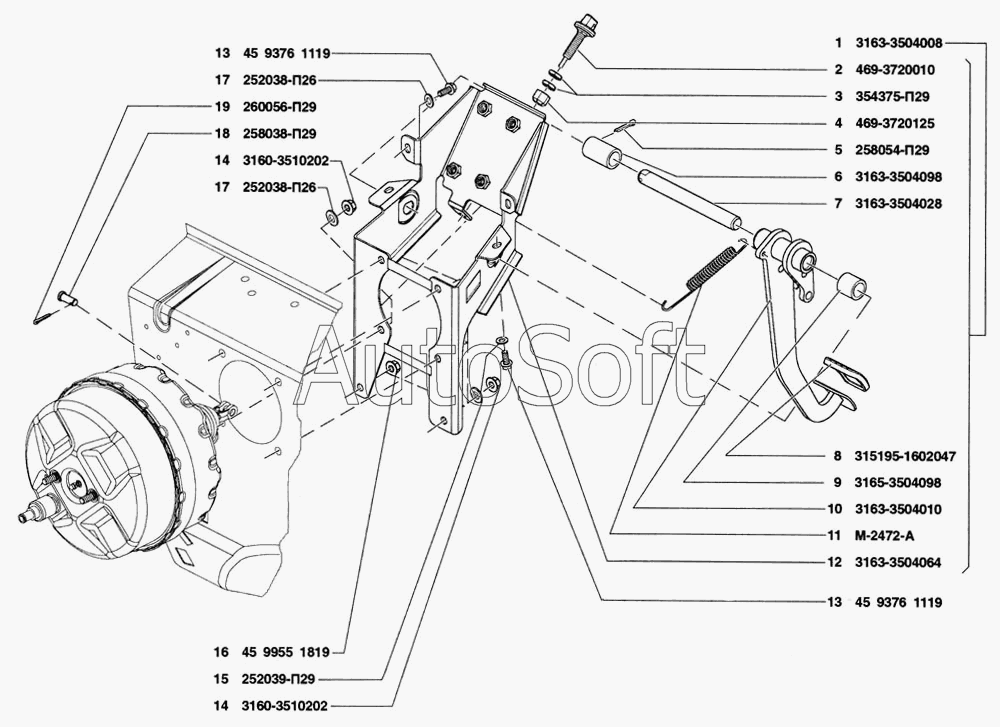

Каталог запасных частей к технике: УАЗ Patriot (2005). Педаль и привод механизма управления тормозами
1
2
3
4
5
6
7
8
9
10
11
12
13
13
14
14
15
16
17
17
18
19
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 3***8 | Кронштейн педали тормоза с педалью | |
| 2 | 4***0 | Выключатель стояночной тормозной системы | |
| 3 | 3***9 | Гайка М12х1,5 | |
| 4 | 4***5 | Наконечник выключателя сигнала торможения | |
| 5 | 2***9 | Шплинт 4х32 | |
| 6 | 3***8 | Втулка дистанционная | |
| 7 | 3***8 | Ось педали тормоза | |
| 8 | 3***7 | Накладка педали сцепления | |
| 9 | 3***8 | Втулка дистанционная | |
| 10 | 3***0 | Педаль тормоза с втулками | |
| 11 | М***А | Пружина оттяжная рычага привода выключения сцепления | |
| 12 | 3***4 | Кронштейн педали тормоза | |
| 13 | 4***9 | Болт М8х20 | |
| 14 | 3***2 | Гайка М10 | |
| 15 | 2***9 | Шайба 10 | |
| 16 | 4***9 | Гайка фланцевая | |
| 17 | 2***9 | Шайба 8 | |
| 18 | 2***9 | Шплинт 3,2х16 | |
| 19 | 2***9 | Палец 10х25 |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
