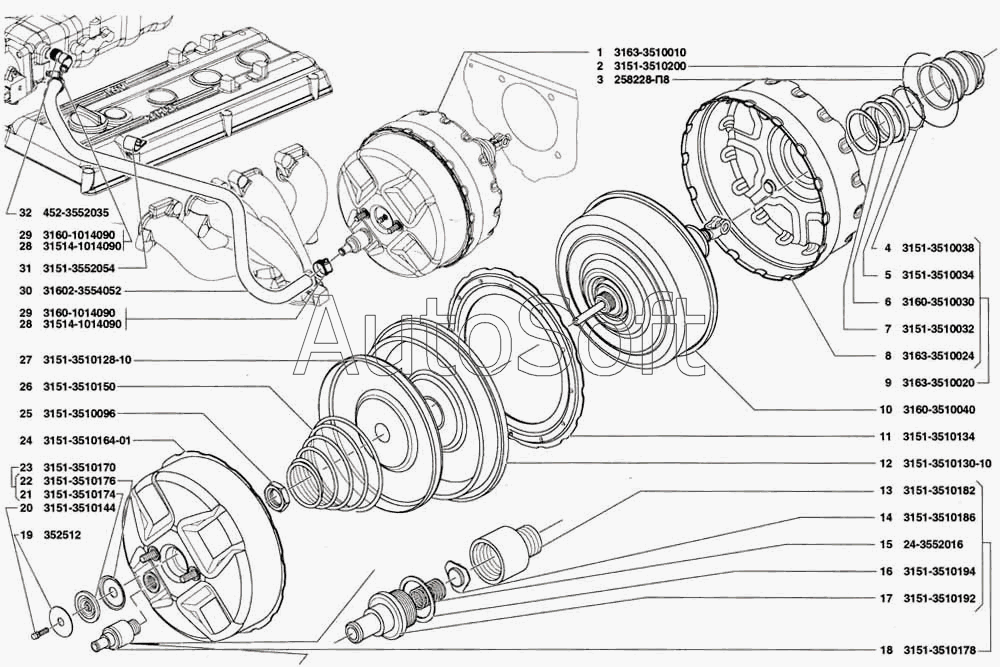

Каталог запасных частей к технике: УАЗ Patriot (2005). Усилитель тормоза вакуумный
28
28
20
21
22
23
24
25
26
27
19
29
29
30
31
32
5
11
2
3
4
6
7
8
9
10
1
12
13
14
15
16
17
18
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 3***0 | Усилитель вакуумный тормоза | |
| 2 | 3***0 | Чехол защитный | |
| 3 | 2***8 | Шплинт 0,8х250 | |
| 4 | 3***8 | Шайба стопорная | |
| 5 | 3***4 | Манжета корпуса | |
| 6 | 3***0 | Кольцо направляющее корпуса вакуумного усилителя | |
| 7 | 3***2 | Шайба упорная | |
| 8 | 3***4 | Корпус вакуумного усилителя с патрубком и болтами | |
| 9 | 3***0 | Корпус вакуумного усилителя с манжетой | |
| 10 | 3***0 | Клапан управления вакуумным усилителем с поршнем и крышкой | |
| 11 | 3***4 | Кольцо опорное | |
| 12 | 3***0 | Диафрагма поршня | |
| 13 | 3***2 | Корпус обратного клапана | |
| 14 | 3***6 | Клапан обратный с направляющей шайбой в сборе | |
| 15 | 2***6 | Пружина обратного клапана | |
| 16 | 3***4 | Прокладка штуцера обратного клапана | |
| 17 | 3***2 | Штуцер обратного клапана | |
| 18 | 3***8 | Клапан обратный в сборе | |
| 19 | 3***2 | Шайба 11 | |
| 20 | 3***4 | Упор регулировочный | |
| 21 | 3***4 | Уплотнитель штока поршней | |
| 22 | 3***6 | Кольцо уплотнителя штока поршней | |
| 23 | 3***0 | Уплотнитель штока поршней усилителя с кольцом в сборе | |
| 24 | 3***1 | Крышка вторичной камеры вакуумного усилителя | |
| 25 | 3***6 | Гайка М27х2 | |
| 26 | 3***0 | Пружина возвратная | |
| 27 | 3***0 | Поршень вторичной камеры | |
| 28 | 3***0 | Хомут червячный | |
| 29 | 3***0 | Хомут червячный | |
| 30 | 3***2 | Шланг забора вакуума вакуумного усилителя | |
| 31 | 3***4 | Хомут крепления шланга | |
| 32 | 4***5 | Штуцер забора вакуума | |
| 33 | 3***0 | Крышка первичной камеры вакуумного усилителя | |
| 34 | 3***6 | Крышка первичной камеры вакуумного усилителя | |
| 35 | 2***9 | Болт М6х20 |
