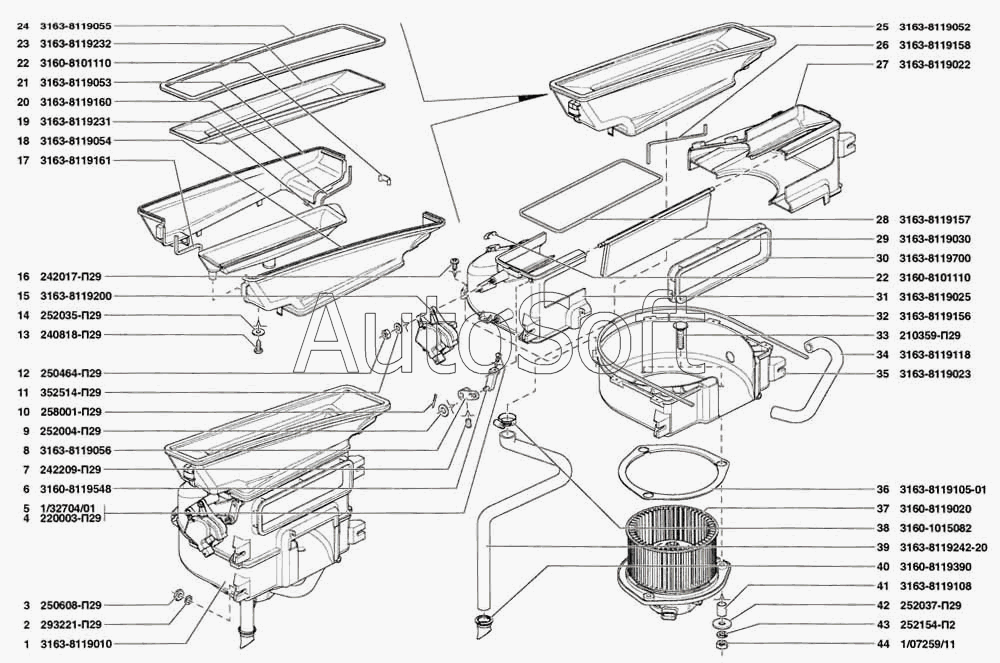

Каталог запасных частей к технике: УАЗ Patriot (2005). Воздухозаборник
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 3***0 | Воздухозаборник отопителя | |
| 2 | 2***9 | Шайба 6 | |
| 3 | 2***9 | Гайка М6 | |
| 4 | 2***9 | Винт М3х8 | |
| 5 | 1***1 | Винт М3х8 | |
| 6 | 3***8 | Рычаг с втулкой в сборе | |
| 7 | 2***9 | Винт М5х8 | |
| 8 | 3***6 | Рычаг моторедуктора | |
| 9 | 2***9 | Шайба 6 | |
| 10 | 2***9 | Шплинт 1,6х12 | |
| 11 | 3***9 | Шайба 5 | |
| 12 | 2***9 | Гайка М5 | |
| 13 | 2***9 | Винт 4х12 | |
| 14 | 2***9 | Шайба 4 | |
| 15 | 3***0 | Моторедуктор заслонки отопителя | |
| 16 | 2***9 | Винт 2-4х10 | |
| 17 | 3***1 | Жгут уплотнительный верхний левый | |
| 18 | 3***4 | Горловина воздухозаборника задняя часть | |
| 19 | 3***1 | Шланг | |
| 20 | 3***0 | Жгут уплотнительный верхний правый | |
| 21 | 3***3 | Горловина воздухозаборника передняя часть | |
| 22 | 3***0 | Скоба крепления кожухов отопителя | |
| 23 | 3***2 | Рамка водоторажательного щитка | |
| 24 | 3***5 | Уплотнитель горловины воздухозаборника | |
| 25 | 3***2 | Горловина воздухозаборника с водоотражательным щитком | |
| 26 | 3***8 | Жгут уплотнительный передний верхний | |
| 27 | 3***2 | Корпус воздухозаборника верхний правый | |
| 28 | 3***7 | Жгут уплотнительный верхний | |
| 29 | 3***0 | Заслонка рециркуляции с уплотнителем | |
| 30 | 3***0 | Уплотнитель окна рециркуляции воздухозаборника | |
| 31 | 3***5 | Корпус воздухозаборника верхний левый | |
| 32 | 3***6 | Жгут уплотнительный нижний | |
| 33 | 2***9 | Болт М6х25 | |
| 34 | 3***8 | Шланг обдува щеток | |
| 35 | 3***3 | Корпус воздухозаборника нижний | |
| 36 | 3***1 | Прокладка электровентилятора | |
| 37 | 3***0 | Электровентилятор | |
| 38 | 3***2 | Хомут червячный | |
| 39 | 3***0 | Шланг водоотводящий | |
| 40 | 3***0 | Клапан для слива воды | |
| 41 | 3***8 | Втулка электровентилятора | |
| 42 | 2***9 | Шайба 6 | |
| 43 | 2***2 | Шайба 6 пружинная | |
| 44 | 1***1 | Гайка М6 |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
