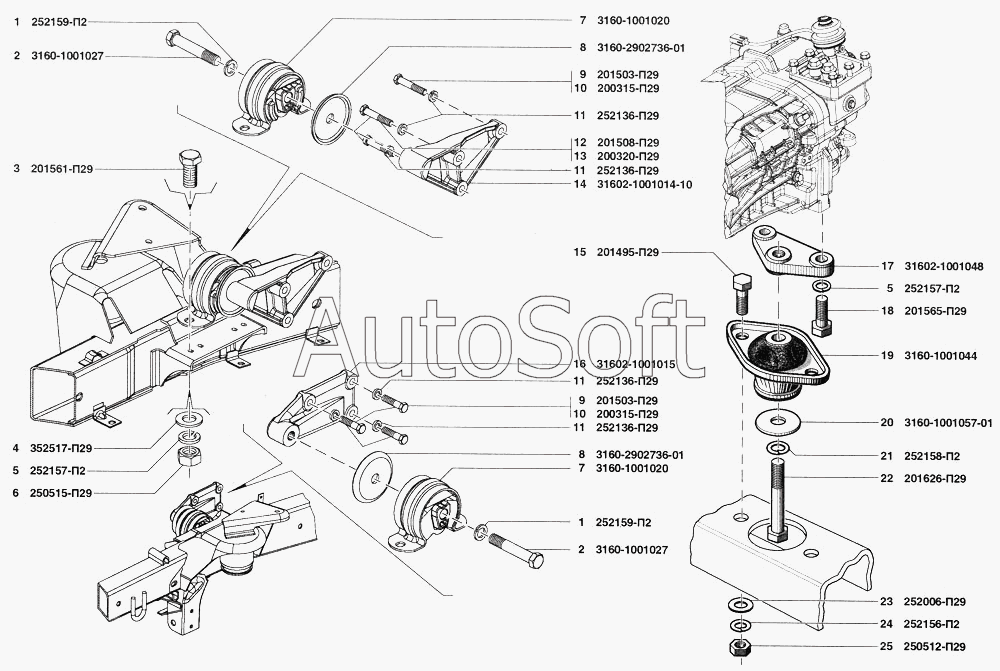

Каталог запасных частей к технике: УАЗ Patriot (2005). Подвеска двигателя
1
1
2
2
3
4
5
5
6
7
7
8
8
9
9
10
10
11
11
11
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 3163-1000250 | 3***0 | Двигатель в сборе (полностью укомплектованный для установки на шасси) | |
| 409.1000400-70 | 4***0 | Двигатель в сборе с оборудованием | |
| 1 | 2***2 | Шайба 16 пружинная | |
| 2 | 3***7 | Болт | |
| 3 | 2***9 | Болт М12х1,25х25 крепления накладки поворотного кулака | |
| 4 | 3***9 | Шайба | |
| 5 | 2***2 | Шайба 12 пружинная | |
| 6 | 2***9 | Гайка М12х1,25 | |
| 7 | 3***0 | Опора двигателя передняя | |
| 8 | 3***1 | Пластина | |
| 9 | 2***9 | Болт М10х40 | |
| 10 | 2***9 | Болт М10х40 | |
| 11 | 2***9 | Шайба 10 пружинная | |
| 12 | 2***9 | Болт М10х55 | |
| 13 | 2***9 | Болт М10х55 | |
| 14 | 3***0 | Кронштейн крепления передней опоры, правый | |
| 15 | 2***9 | Болт М 10х20 | |
| 16 | 3***5 | Кронштейн крепления передней опоры, левый | |
| 17 | 3***8 | Кронштейн крепления задней опоры | |
| 18 | 2***9 | Болт М12х1,25х35 | |
| 19 | 3***4 | Опора двигателя задняя | |
| 20 | 3***1 | Пластина ограничителя хода нижняя | |
| 21 | 2***2 | Шайба 14 пружинная | |
| 22 | 2***9 | Болт М14х1,5х90 | |
| 23 | 2***9 | Шайба 10 | |
| 24 | 2***2 | Шайба 10 пружинная | |
| 25 | 2***9 | Гайка М10 |
