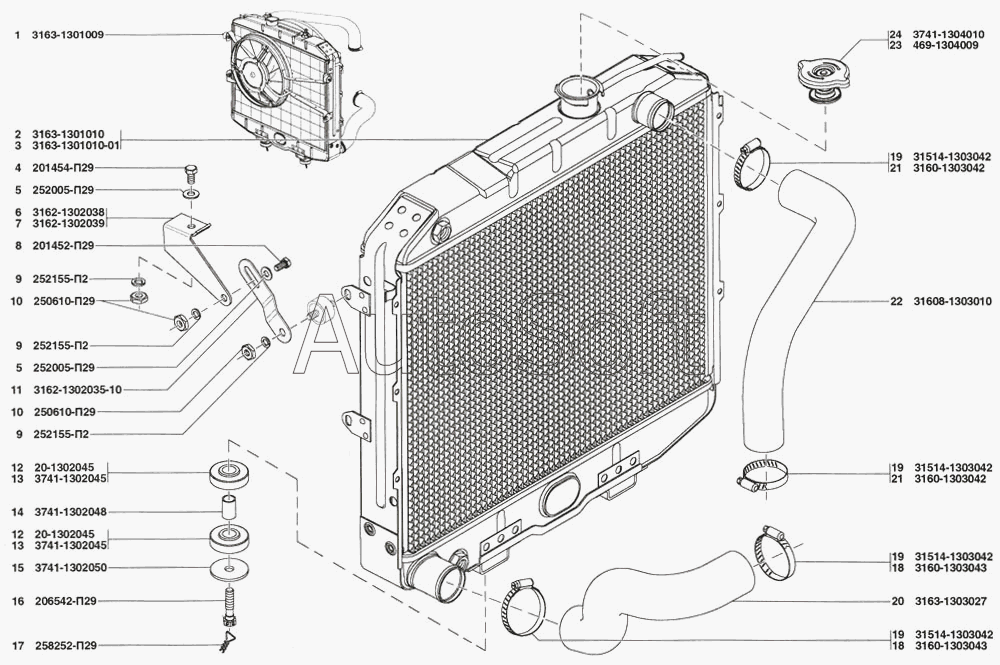

Каталог запасных частей к технике: УАЗ Patriot (2005). Радиатор, подвеска радиатора, трубопроводы и шланги, пробка радиатора
1
2
3
4
5
5
6
7
8
9
9
9
10
10
11
12
12
13
13
14
15
16
17
18
18
19
19
19
19
20
21
21
22
23
24
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 3***9 | Радиатор в сборе (кожух, электровентилятор, шланги) | |
| 2 | 3***0 | Радиатор | |
| 3 | 3***1 | Радиатор | |
| 4 | 2***9 | Болт М8х16 | |
| 5 | 2***9 | Шайба 8 | |
| 6 | 3***8 | Кронштейн крепления тяги радиатора правый | |
| 7 | 3***9 | Кронштейн крепления тяги радиатора левый | |
| 8 | 2***9 | Болт М8х12 | |
| 9 | 2***9 | Шайба 8 пружинная | |
| 10 | 2***9 | Гайка М8 | |
| 11 | 3***0 | Тяга крепления радиатора | |
| 12 | 2***5 | Подушка подвески радиатора | |
| 13 | 3***5 | Подушка подвески радиатора | |
| 14 | 3***8 | Втулка болта крепления радиатора | |
| 15 | 3***0 | Шайба болта крепления радиатора | |
| 16 | 2***9 | Болт М10х40 | |
| 17 | 2***9 | Шплинт-проволока 1,2х150 | |
| 18 | 3***3 | Хомут червячный | |
| 19 | 3***2 | Хомут червячный | |
| 20 | 3***7 | Шланг радиаторный отводящий | |
| 21 | 3***2 | Хомут червячный | |
| 22 | 3***0 | Шланг радиаторный подводящий | |
| 23 | 4***9 | Пробка радиатора с прокладкой в сборе | |
| 24 | 3***0 | Пробка радиатора с прокладкой в сборе |
