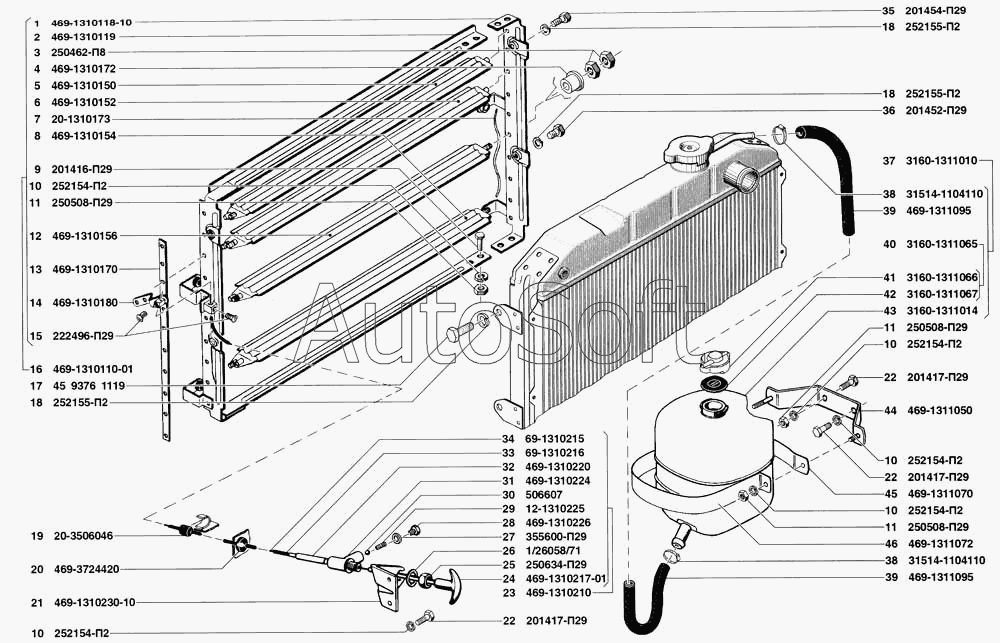

Каталог запасных частей к технике: УАЗ-31519 (2005). Жалюзи радиатора и привод, бачок расширительный
1
2
3
4
5
6
7
8
9
10
10
10
10
10
11
11
11
12
13
14
15
16
17
18
18
18
19
20
21
22
22
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
38
39
39
40
41
42
43
44
45
46
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 4***0 | Боковина жалюзи правая в сборе | |
| 2 | 4***9 | Боковина жалюзи левая в сборе | |
| 3 | 2***8 | Гайка М4 | |
| 4 | 4***2 | Втулка пластины жалюзи | |
| 5 | 4***0 | Пластина жалюзи в сборе | |
| 6 | 4***2 | Пластина рычага .в сборе | |
| 7 | 2***3 | Проволока жалюзи | |
| 8 | 4***4 | Пластина привода жалюзи в сборе | |
| 9 | 2***9 | Болт М6х12 | |
| 10 | 2***2 | Шайба 6 пружинная | |
| 10 | 2***2 | Шайба 6 пружинная | |
| 11 | 2***9 | Гайка М6 | |
| 11 | 2***9 | Гайка М6 | |
| 12 | 4***6 | Пластина средняя в сборе | |
| 13 | 4***0 | Тяга привода жалюзи | |
| 14 | 4***0 | Рычаг привода жалюзи в сборе | |
| 15 | 2***9 | Винт М5х8 | |
| 16 | 4***1 | Жалюзи радиатора в сборе | |
| 17 | 4***9 | Болт М8х20 | |
| 18 | 2***2 | Шайба 8 пружинная | |
| 19 | 2***6 | Трубка защитная | |
| 20 | 4***0 | Втулка тяги жалюзи | |
| 21 | 4***0 | Кронштейн привода жалюзи | |
| 22 | 2***9 | Болт М6х14 | |
| 23 | 4***0 | Тяга управления жалюзи в сборе | |
| 24 | 4***1 | Ручка со стержнем в сборе | |
| 25 | 2***9 | Гайка М1 4х1,5 | |
| 26 | 1***1 | Шайба 14 пружинная с внутренними зубцами | |
| 27 | 3***9 | Шайба специальная | |
| 28 | 4***6 | Пробка корпуса фиксатора | |
| 29 | 1***5 | Пружина корпуса фиксатора | |
| 30 | 5***7 | Шарик БV7,938 мм | |
| 31 | 4***4 | Корпус фиксатора тяж | |
| 32 | 4***0 | Трубка тяги | |
| 33 | 6***6 | Оболочка тяги | |
| 34 | 6***5 | Тяга жалюзи | |
| 35 | 2***9 | Болт М8х16 | |
| 36 | 2***9 | Болт М8х12 | |
| 37 | 3***0 | Бачок расширительный в сборе | |
| 38 | 3***0 | Хомут червячный в сборе | |
| 39 | 4***5 | Трубка соединительного шланга резиновая | |
| 40 | 3***5 | Пробка в сборе | |
| 41 | 3***6 | Корпус пробки | |
| 42 | 3***7 | Прокладка пробки | |
| 43 | 3***4 | Бачок расширительный в сборе | |
| 44 | 4***0 | Кронштейн крепления расширительного бачка в сборе | |
| 45 | 4***0 | Основание хомута расширительного бачка | |
| 46 | 4***2 | Хомут крепления бачка |
