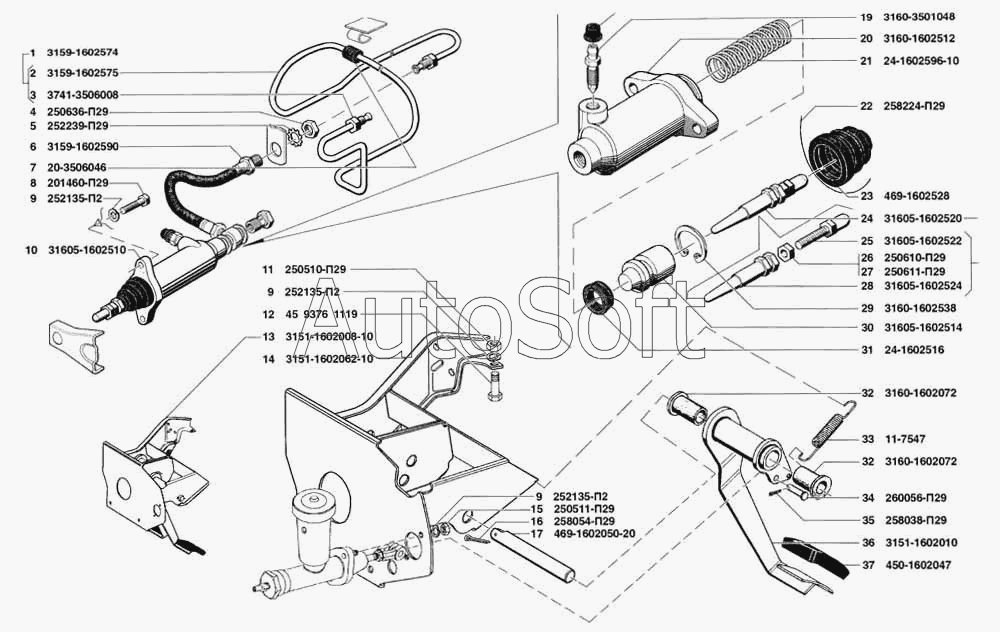

Каталог запасных частей к технике: УАЗ-31519 (2005). Привод выключения сцепления
29
20
21
22
23
24
25
26
27
28
19
30
31
32
32
33
34
35
36
37
10
2
3
4
5
6
7
8
9
9
9
1
11
12
13
14
15
16
17
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 469-3501049 | 4***9 | Колпачок перепускного клапана колёсного цилиндра | |
| 1 | 3***4 | Трубка главного цилиндра выключения сцепления в сборе | |
| 2 | 3***5 | Трубка главного цилиндра | |
| 3 | 3***8 | Гайка М12х1 соединительная | |
| 4 | 2***9 | Гайка М16х1,5 крепления гибкого шланга | |
| 5 | 2***9 | Шайба 16 пружинная зубчатая с наружными зубцами | |
| 6 | 3***0 | Шланг гибкий привода выключения сцепления | |
| 7 | 2***6 | Трубка защитная | |
| 8 | 2***9 | Болт М8х 30 | |
| 9 | 2***2 | Шайба 6 пружинная | |
| 10 | 3***0 | Цилиндр привода выключения сцепления в сборе | |
| 11 | 2***9 | Гайка М8 | |
| 12 | 4***9 | Болт М8х20 | |
| 13 | 3***0 | Кронштейн привода выключения сцепления с педалями в сборе | |
| 14 | 3***0 | Кронштейн педалей | |
| 15 | 2***9 | Гайка М8х1 | |
| 16 | 2***9 | Шплинт 4х32 | |
| 17 | 4***0 | Ось педали тормоза | |
| 19 | 3***8 | Клапан перепускной | |
| 20 | 3***2 | Корпус цилиндра | |
| 21 | 2***0 | Пружина поршня | |
| 22 | 2***9 | Шплинт-проволока 0,8х150 | |
| 23 | 4***8 | Колпак защитный цилиндра привода выключения сцепления | |
| 24 | 3***0 | Толкатель вилки выключения в сборе | |
| 25 | 3***2 | Толкатель вилки выключения | |
| 26 | 2***9 | Гайка М8 | |
| 27 | 2***9 | Гайка М8х1 | |
| 28 | 3***4 | Наконечник толкателя вилки | |
| 29 | 3***8 | Кольцо стопорное | |
| 30 | 3***4 | Поршень цилиндра | |
| 31 | 2***6 | Манжета уплотнительная | |
| 32 | 3***2 | Втулка педали привода выключения сцепления | |
| 33 | 1***7 | Пружина оттяжная вилки выключения сцепления | |
| 34 | 2***9 | Палец 10х25 | |
| 35 | 2***9 | Шплинт 3,2х16 | |
| 36 | 3***0 | Педаль привода выключения сцепления | |
| 37 | 4***7 | Накладка педали привода выключения сцепления |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
