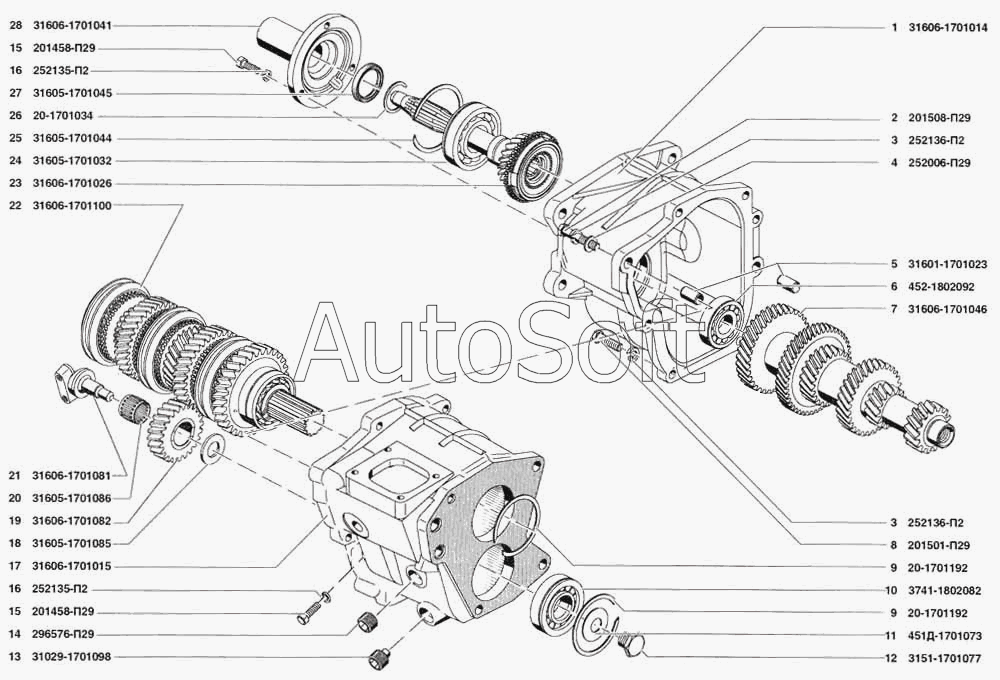

Каталог запасных частей к технике: УАЗ-31519 (2005). Коробка передач в сборе
15
15
28
27
26
25
24
23
22
21
20
19
18
17
16
16
1
14
13
12
11
10
9
9
8
7
6
5
4
3
3
2
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 3***4 | Картер задний | |
| 2 | 2***9 | Болт М10х55 | |
| 3 | 2***2 | Шайба 10 пружинная | |
| 4 | 2***9 | Шайба 10 | |
| 5 | 3***3 | Втулка центрирующая | |
| 6 | 4***2 | Подшипник промежуточного вала передний | |
| 7 | 3***6 | Вал промежуточный с шестернями | |
| 8 | 2***9 | Болт М10х35 | |
| 9 | 2***2 | Кольцо стопорное | |
| 10 | 3***2 | Подшипник промежуточного вала задний | |
| 11 | 4***3 | Пружина тарельчатая | |
| 12 | 3***7 | Болт крепления заднего подшипника | |
| 13 | 3***8 | Пробка магнитная | |
| 14 | 2***9 | Пробка КГ 1/2" | |
| 15 | 2***9 | Болт М8х25 | |
| 16 | 2***2 | Шайба 6 пружинная | |
| 17 | 3***5 | Картер коробки передач задний | |
| 18 | 3***5 | Шайба упорная | |
| 19 | 3***2 | Шестерня промежуточная заднего хода | |
| 20 | 3***6 | Подшипник промежуточной шестерни заднего хода | |
| 21 | 3***1 | Опора шестерни | |
| 22 | 3***0 | Вал вторичный с шестернями в сборе | |
| 23 | 3***6 | Вал первичный | |
| 24 | 3***2 | Подшипник первичного вала задний | |
| 25 | 3***4 | Кольцо стопорное | |
| 26 | 2***4 | Кольцо стопорное подшипника первичного вала | |
| 27 | 3***5 | Манжета | |
| 28 | 3***1 | Крышка подшипника |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
