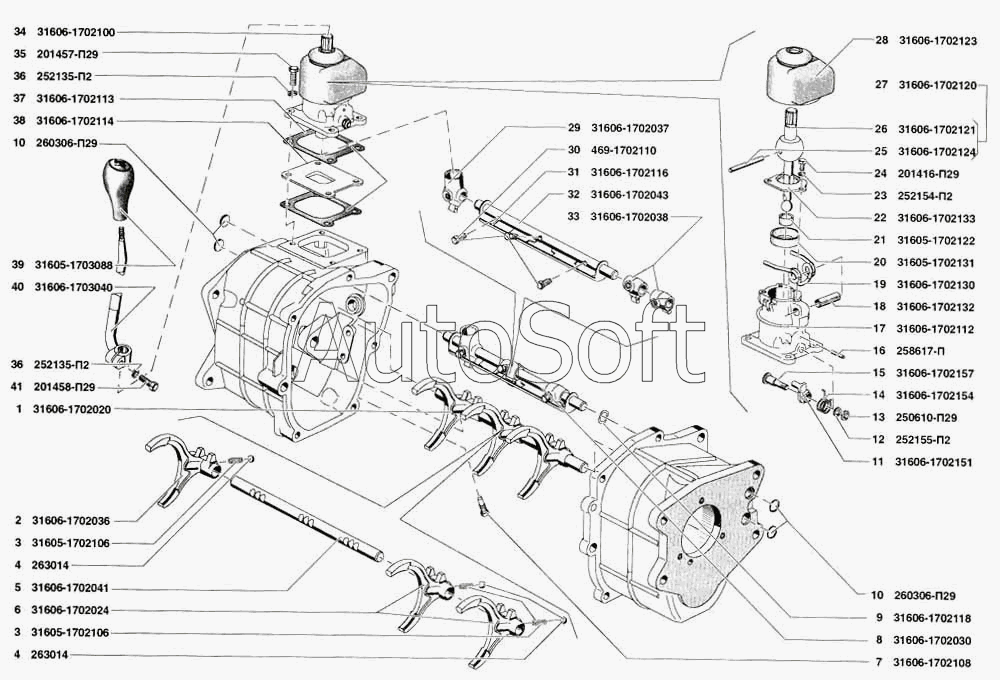

Каталог запасных частей к технике: УАЗ-31519 (2005). Механизм переключения передач и привод управления механизмом переключения передач
33
23
24
25
26
27
28
29
30
31
32
22
34
35
36
36
37
38
39
40
41
12
2
3
3
4
4
5
6
7
8
9
10
10
11
1
13
14
15
16
17
18
19
20
21
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 3***0 | Ось с вилками | |
| 2 | 3***6 | Вилка переключения | |
| 3 | 3***6 | Пружина стопорного шарика | |
| 4 | 2***П | Шарик диаметром 9,525 фиксатора штоков переключения передач | |
| 5 | 3***1 | Ось | |
| 6 | 3***4 | Вилка переключения | |
| 7 | 3***8 | Винт | |
| 8 | 3***0 | Шток переключения | |
| 9 | 3***8 | Шайба | |
| 10 | 2***9 | Заглушка ф18 штоков | |
| 11 | 3***1 | Предохранитель | |
| 12 | 2***2 | Шайба 8 пружинная | |
| 13 | 2***9 | Гайка М8 | |
| 14 | 3***4 | Пружина | |
| 15 | 3***7 | Ось | |
| 16 | 2***П | Штифт 4х25 | |
| 17 | 3***2 | Крышка люка рычага переключения передач | |
| 18 | 3***2 | Ось | |
| 19 | 3***0 | Пружина | |
| 20 | 3***1 | Вкладыш | |
| 21 | 3***2 | Вкладыш | |
| 22 | 3***3 | Накладка рычага | |
| 23 | 2***2 | Шайба 6 пружинная | |
| 24 | 2***9 | Болт М6х12 | |
| 25 | 3***4 | Палец | |
| 26 | 3***1 | Рычаг | |
| 27 | 3***0 | Рычаг нижний | |
| 28 | 3***3 | Чехол | |
| 29 | 3***7 | Головка переключения | |
| 30 | 4***0 | Винт стопорный | |
| 31 | 3***6 | Планка замка | |
| 32 | 3***3 | Шток переключения | |
| 33 | 3***8 | Головка штока | |
| 34 | 3***0 | Крышка в сборе | |
| 35 | 2***9 | Болт М8х22 | |
| 36 | 2***2 | Шайба 6 пружинная | |
| 36 | 2***2 | Шайба 6 пружинная | |
| 37 | 3***3 | Прокладка | |
| 38 | 3***4 | Ограничитель рычаг | |
| 39 | 3***8 | Рукоятка рычага переключения передач | |
| 40 | 3***0 | Рычаг переключения | |
| 41 | 2***9 | Болт М8х25 |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
