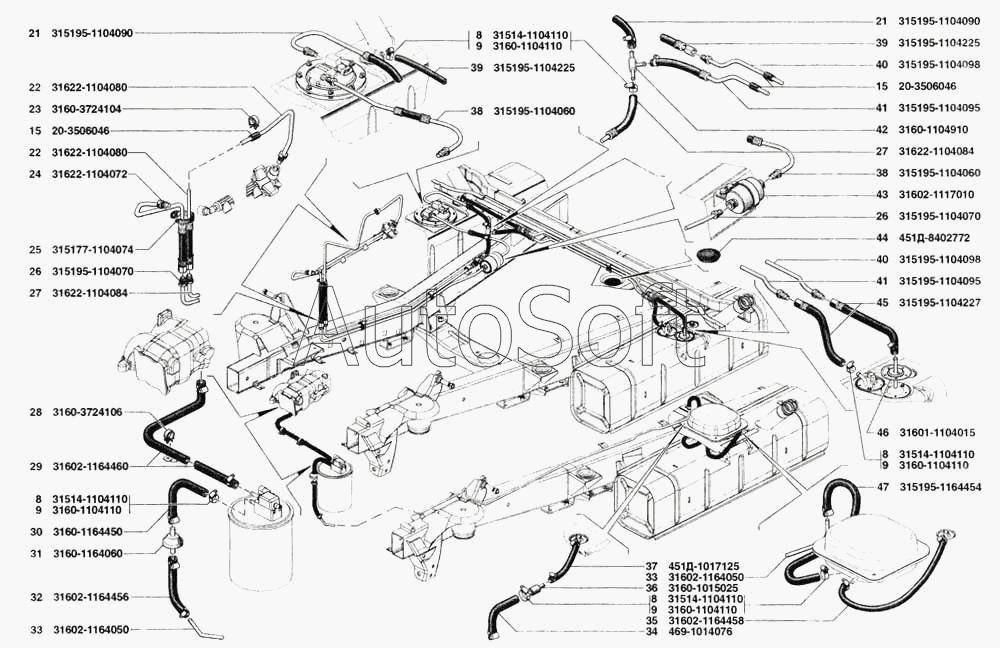

Каталог запасных частей к технике: УАЗ-31519 (2005). Трубопроводы топливные
34
9
9
9
9
47
46
45
44
43
42
41
41
40
40
39
39
38
38
37
36
35
8
8
8
8
33
33
32
31
30
29
28
27
27
26
26
25
24
23
22
22
21
21
15
15
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 8 | 3***0 | Хомут червячный в сборе | |
| 9 | 3***0 | Хомут червячный | |
| 15 | 2***6 | Трубка защитная | |
| 21 | 3***0 | Трубка от струйного насоса к электробензонасосу | |
| 22 | 3***0 | Трубка слива топлива от регулятора давления | |
| 23 | 3***4 | Скоба крепления жгута проводов | |
| 24 | 3***2 | Трубка подачи топлива к топливопроводу на двигателе | |
| 25 | 3***4 | Хомут | |
| 26 | 3***0 | Трубка подачи топлива от фильтра тонкой очистки топлива | |
| 27 | 3***4 | Трубка слива топлива к струйному насосу | |
| 28 | 3***6 | Скоба | |
| 29 | 3***0 | Шланг пароотводящий | |
| 30 | 3***0 | Шланг пароотводящий | |
| 31 | 3***0 | Клапан бензобака | |
| 32 | 3***6 | Шланг пароотводящий | |
| 33 | 3***0 | Трубка паропроводная | |
| 34 | 4***6 | Шланг вытяжной | |
| 35 | 3***8 | Шланг пароотводящий | |
| 36 | 3***5 | Переходник топливный | |
| 37 | 4***5 | Шланг | |
| 38 | 3***0 | Трубка от электробензонасоса к фильтру тонкой очистки топлива | |
| 39 | 3***5 | Шланг соединительный | |
| 40 | 3***8 | Трубка соединительная | |
| 41 | 3***5 | Трубка от левого бака к струйному насосу | |
| 42 | 3***0 | Струйный насос | |
| 43 | 3***0 | Фильтр топливный с хомутом в сборе | |
| 44 | 4***2 | Заглушка | |
| 45 | 3***7 | Шланг соединительный | |
| 46 | 3***5 | Трубка приемная топливного бака с фланцем в сборе | |
| 47 | 3***4 | Шланг пароотводящий |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
