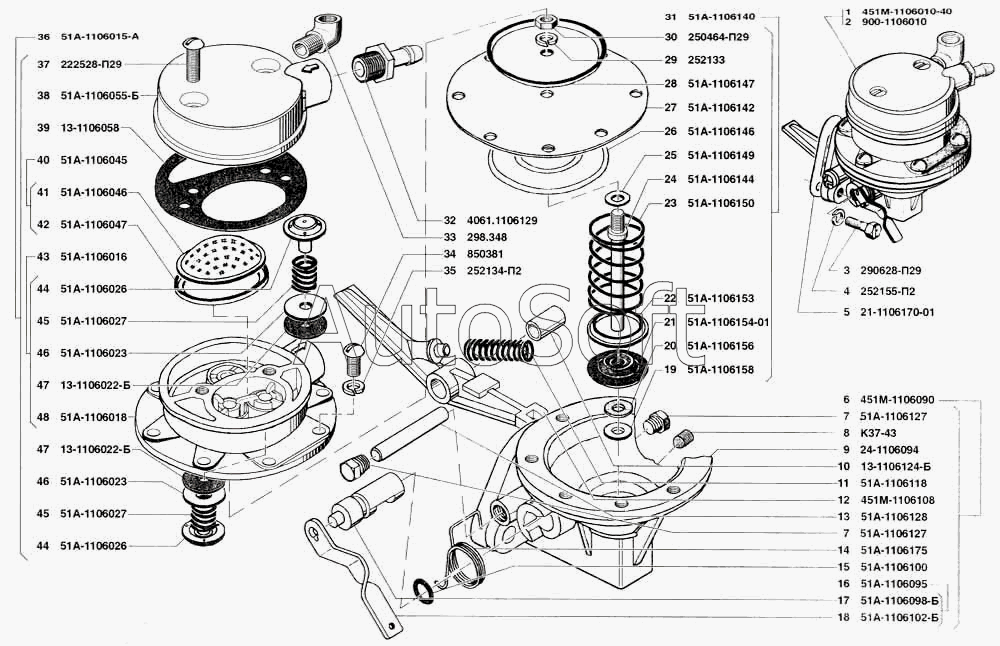

Каталог запасных частей к технике: УАЗ-31519 (2005). Насос топливный
37
25
26
27
28
29
30
31
32
33
34
35
36
24
38
39
40
41
42
43
44
44
45
45
46
46
47
47
48
12
2
3
3
4
5
6
7
7
8
9
10
11
1
13
14
15
16
17
18
19
20
21
22
23
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 4***0 | Насос топливный в сборе (Б9) | |
| 2 | 9***0 | Насос топливный в сборе (900) | |
| 3 | 2***9 | Болт М8х32 | |
| 3 | 2***9 | Болт М8х32 | |
| 4 | 2***2 | Шайба 8 пружинная | |
| 5 | 2***1 | Прокладка | |
| 6 | 4***0 | Корпус в сборе | |
| 7 | 5***7 | Заглушка | |
| 8 | К***3 | Сетка воздушного фильтра | |
| 9 | 2***4 | Корпус | |
| 10 | 1***Б | Втулка рычага | |
| 11 | 5***8 | Пружина рычага привода | |
| 12 | 4***8 | Рычаг | |
| 13 | 5***8 | Валик рычага привода | |
| 14 | 5***5 | Пружина | |
| 15 | 5***0 | Уплотнитель | |
| 16 | 5***5 | Валик в сборе | |
| 17 | 5***Б | Валик | |
| 18 | 5***Б | Рычаг ручного привода | |
| 19 | 5***8 | Шайба упорная рычага | |
| 20 | 5***6 | Шайба рычага верхняя | |
| 21 | 5***1 | Уплотнитель | |
| 22 | 5***3 | Держатель уплотнителя | |
| 23 | 5***0 | Пружина | |
| 24 | 5***4 | Тяга | |
| 25 | 5***9 | Шайба уплотнительная | |
| 26 | 5***6 | Шайба диафрагмы нижняя | |
| 27 | 5***2 | Диафрагма | |
| 28 | 5***7 | Шайба диафрагмы верхняя | |
| 29 | 2***3 | Шайба 5 пружинная | |
| 30 | 2***9 | Гайка М5 | |
| 31 | 5***0 | Диафрагма в сборе | |
| 32 | 4***9 | Штуцер | |
| 33 | 2***8 | Штуцер угловой 1/4" | |
| 34 | 8***1 | Винт М6х16 | |
| 35 | 2***2 | Шайба 6 пружинная | |
| 36 | 5***А | Головка в сборе | |
| 37 | 2***9 | Винт М6х22 | |
| 38 | 5***Б | Крышка головки | |
| 39 | 1***8 | Прокладка | |
| 40 | 5***5 | Фильтр в сборе | |
| 41 | 5***6 | Сетка фильтра | |
| 42 | 5***7 | Держатель сетки | |
| 43 | 5***6 | Головка с клапанами в сборе | |
| 44 | 5***6 | Обойма клапана | |
| 45 | 5***7 | Пружина клапана | |
| 46 | 5***3 | Пластина клапана | |
| 47 | 1***Б | Клапан | |
| 48 | 5***8 | Головка |
