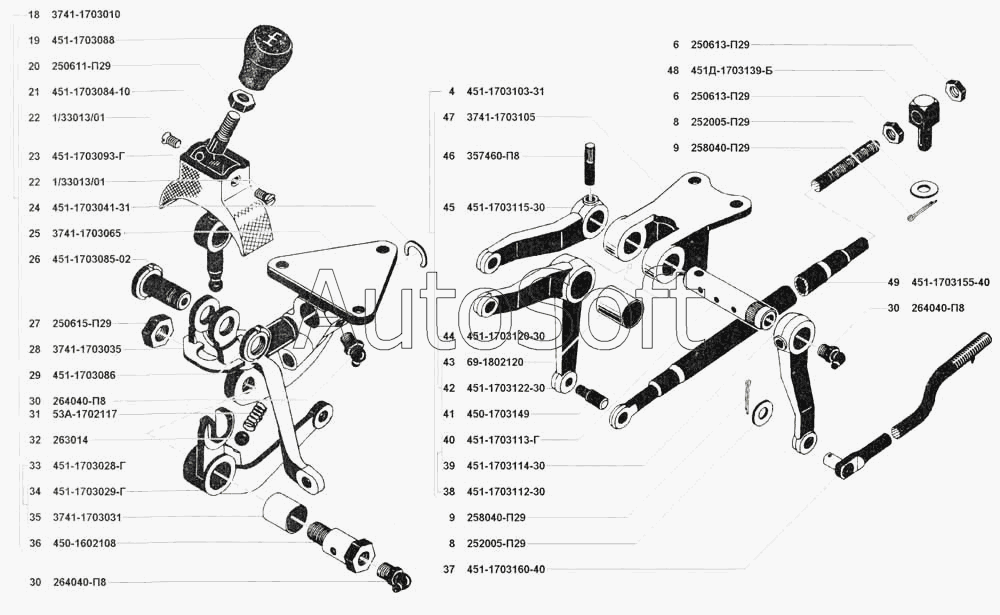

Каталог запасных частей к технике: УАЗ 3741 (каталог 2002 г.) (2002). Привод управления механизмом переключения передач
45
37
38
39
40
41
42
43
44
36
46
47
48
49
9
9
8
8
6
6
4
27
19
20
21
22
22
23
24
25
26
18
28
29
30
30
30
31
32
33
34
35
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 4 | 4***1 | Кронштейн промежуточных рычагов в сборе | |
| 6 | 2***9 | Гайка М10 | |
| 8 | 2***9 | Шайба 8 | |
| 9 | 2***9 | Шплинт 3,2х25 | |
| 18 | 3***0 | Механизм управления переключением передач | |
| 19 | 4***8 | Рукоятка рычага переключения передач | |
| 20 | 2***9 | Гайка М8х1 | |
| 21 | 4***0 | Рычаг переключения передач | |
| 22 | 1***1 | Винт М6х16 | |
| 23 | 4***Г | Уплотнитель | |
| 24 | 4***1 | Кольцо стопорное оси рычага | |
| 25 | 3***5 | Кронштейн механизма | |
| 26 | 4***2 | Ось рычага | |
| 27 | 2***9 | Гайка М12 | |
| 28 | 3***5 | Рычаг переключения | |
| 29 | 4***6 | Гайка оси рычага | |
| 30 | 2***8 | Пресс-масленка | |
| 31 | 5***7 | Пружина фиксатора штоков переключения передач | |
| 32 | 2***П | Шарик диаметром 9,525 фиксатора штоков переключения передач | |
| 33 | 4***Г | Рычаг выбора передач в сборе | |
| 34 | 4***Г | Рычаг выбора передач | |
| 35 | 3***1 | Втулка рычага | |
| 36 | 4***8 | Палец рычага | |
| 37 | 4***0 | Тяга выбора передач задняя в сборе | |
| 38 | 4***0 | Рычаг выбора в сборе | |
| 39 | 4***0 | Рычаг промежуточный верхний | |
| 40 | 4***Г | Ось промежуточных рычагов | |
| 41 | 4***9 | Палец штоков рычагов включения переднего и заднего мостов | |
| 42 | 4***0 | Рычаг промежуточный | |
| 43 | 6***0 | Втулка промежуточного рычага | |
| 44 | 4***0 | Рычаг переключения передач в сборе | |
| 45 | 4***0 | Рычаг выбора передач нижний | |
| 46 | 3***8 | Штифт стопорный 6х30 с накаткой нижнего рычага | |
| 47 | 3***5 | Кронштейн промежуточных рычагов | |
| 48 | 4***Б | Палец задних тяг выбора и переключения передач | |
| 49 | 4***0 | Тяга переключения передач задняя в сборе |
