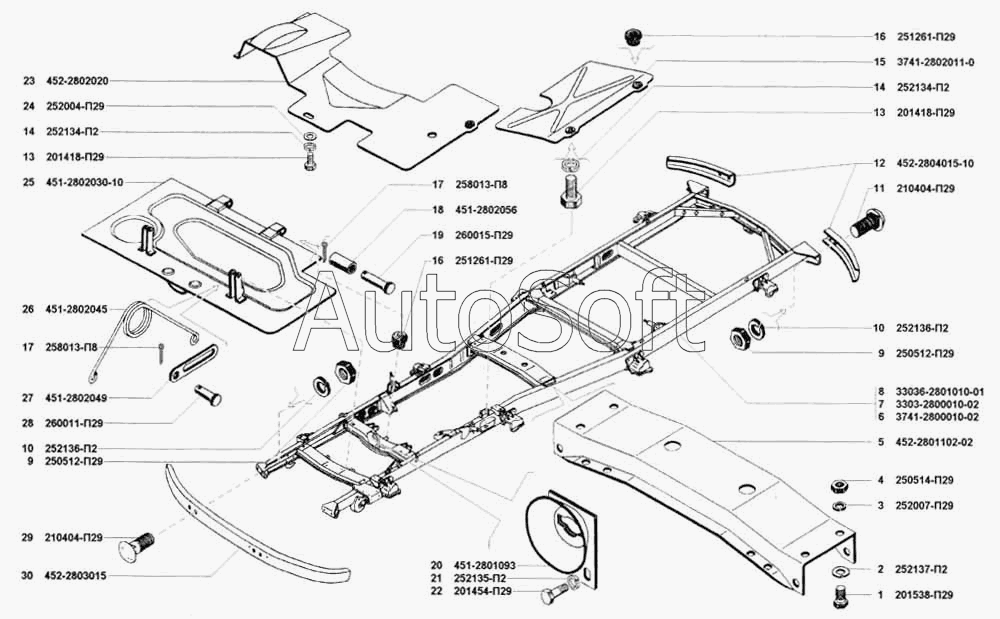

Каталог запасных частей к технике: УАЗ 3741 (каталог 2002 г.) (2002). Рама в сборе, брызговики, бампер передний, бампер задний
15
30
29
28
27
26
25
24
23
22
21
20
19
18
17
17
16
16
1
14
14
13
13
12
11
10
10
9
9
8
7
6
5
4
3
2
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 2***9 | Болт М12х25 | |
| 2 | 2***2 | Шайба 12 пружинная | |
| 3 | 2***9 | Шайба 14 | |
| 4 | 2***9 | Гайка М12 | |
| 5 | 4***2 | Поперечина № 2 | |
| 6 | 3***2 | Рама в сборе | |
| 7 | 3***2 | Рама в сборе | |
| 8 | 3***0 | Рама в сборе | |
| 9 | 2***9 | Гайка М10 | |
| 9 | 2***9 | Гайка М10 | |
| 10 | 2***2 | Шайба 10 пружинная | |
| 10 | 2***2 | Шайба 10 пружинная | |
| 11 | 2***9 | Болт М10х30 | |
| 12 | 4***0 | Бампер задний | |
| 13 | 2***9 | Болт М6х16 | |
| 14 | 2***2 | Шайба 6 пружинная | |
| 15 | 3***1 | Брызговик двигателя левый в сборе | |
| 16 | 2***9 | Гайка-клинч | |
| 17 | 2***8 | Шплинт 2х16 | |
| 18 | 4***6 | Втулка петли поворотного брызговика | |
| 19 | 2***9 | Палец 6х28 | |
| 20 | 4***3 | Кронштейн заводной рукоятки в сборе | |
| 21 | 2***2 | Шайба 6 пружинная | |
| 22 | 2***9 | Болт М8х16 | |
| 23 | 4***0 | Брызговик двигателя передний | |
| 24 | 2***9 | Шайба 6 | |
| 25 | 4***0 | Брызговик передний поворотный | |
| 26 | 4***5 | Пружина поворотного брызговика | |
| 27 | 4***9 | Ограничитель хода поворотного брызговика | |
| 28 | 2***9 | Палец 6х8 | |
| 29 | 2***9 | Болт М10х30 | |
| 30 | 4***5 | Бампер передний |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
