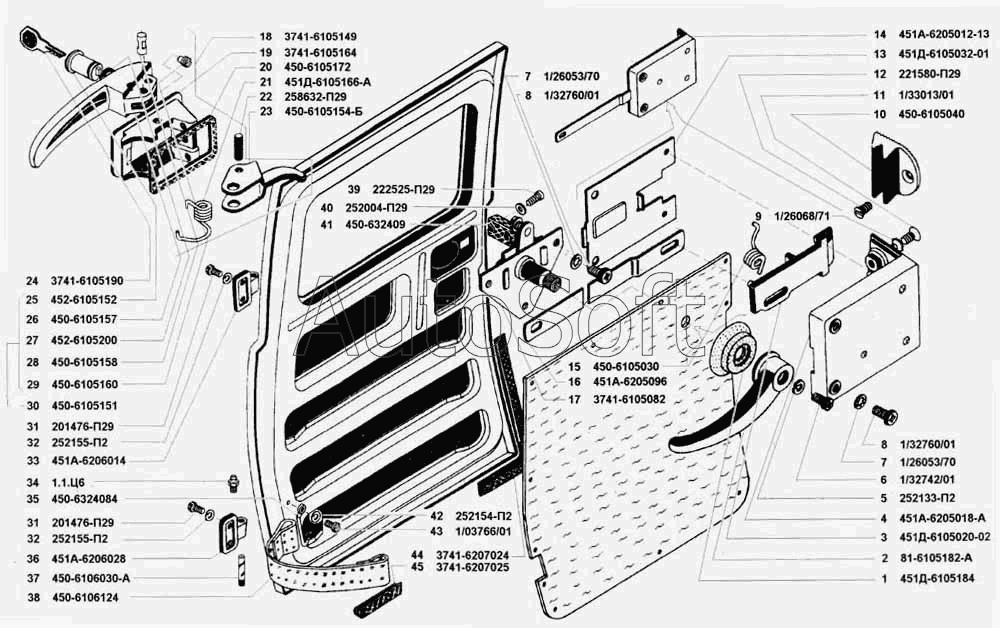

Каталог запасных частей к технике: УАЗ 3741 (каталог 2002 г.) (2002). Замок, ручки, навеска и уплотнитель задней двери
1
2
3
4
5
6
7
7
8
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
31
32
32
33
34
35
36
37
38
39
40
41
42
43
44
45
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 4***4 | Розетка облицовочная | |
| 2 | 8***А | Ручка внутренняя | |
| 3 | 4***2 | Язык замка | |
| 4 | 4***А | Корпус замка в сборе | |
| 5 | 2***2 | Шайба 5 пружинная | |
| 6 | 1***1 | Винт М5х16 | |
| 7 | 1***0 | Шайба 6 пружинная зубчатая с внутренними зубцами | |
| 8 | 1***1 | Винт М6х12 | |
| 9 | 1***1 | Шайба 6 пружинная зубчатая коническая с наружными зубцами | |
| 10 | 4***0 | Защелка замка двери | |
| 11 | 1***1 | Винт М6х16 | |
| 12 | 2***9 | Винт М5х16 | |
| 13 | 4***1 | Крышка замка двери | |
| 14 | 4***3 | Замок двери в сборе | |
| 15 | 4***0 | Пружина замка | |
| 16 | 4***6 | Тяга привода | |
| 17 | 3***2 | Привод замка правый в сборе | |
| 18 | 3***9 | Ручка двери наружная в сборе | |
| 19 | 3***4 | Корпус ручки | |
| 20 | 4***2 | Прокладка ручки | |
| 21 | 4***А | Пружина | |
| 22 | 2***9 | Штифт 5х30 | |
| 23 | 4***Б | Рычаг ручки в сборе | |
| 24 | 3***0 | Ключ запора ручки | |
| 25 | 4***2 | Цилиндр запора в сборе | |
| 26 | 4***7 | Ручка передней двери | |
| 27 | 4***0 | Кулачок цилиндра замка | |
| 28 | 4***8 | Фиксатор ручки | |
| 29 | 4***0 | Винт | |
| 30 | 4***1 | Ручка двери в сборе | |
| 31 | 2***9 | Болт М8х1х20 | |
| 32 | 2***2 | Шайба 8 пружинная | |
| 33 | 4***4 | Петля на кузове верхняя | |
| 34 | 1***6 | Пресс-масленка | |
| 35 | 4***4 | Ушко крепления ремня | |
| 36 | 4***8 | Петля на кузове нижняя | |
| 37 | 4***А | Ось петли | |
| 38 | 4***4 | Ремень ограничительный | |
| 39 | 2***9 | Винт М6х16 | |
| 40 | 2***9 | Шайба 6 | |
| 41 | 4***0 | Шип направляющий | |
| 42 | 2***2 | Шайба 6 пружинная | |
| 43 | 1***1 | Винт М6х14 | |
| 44 | 3***4 | Уплотнитель наружный | |
| 45 | 3***5 | Уплотнитель внутренний |
