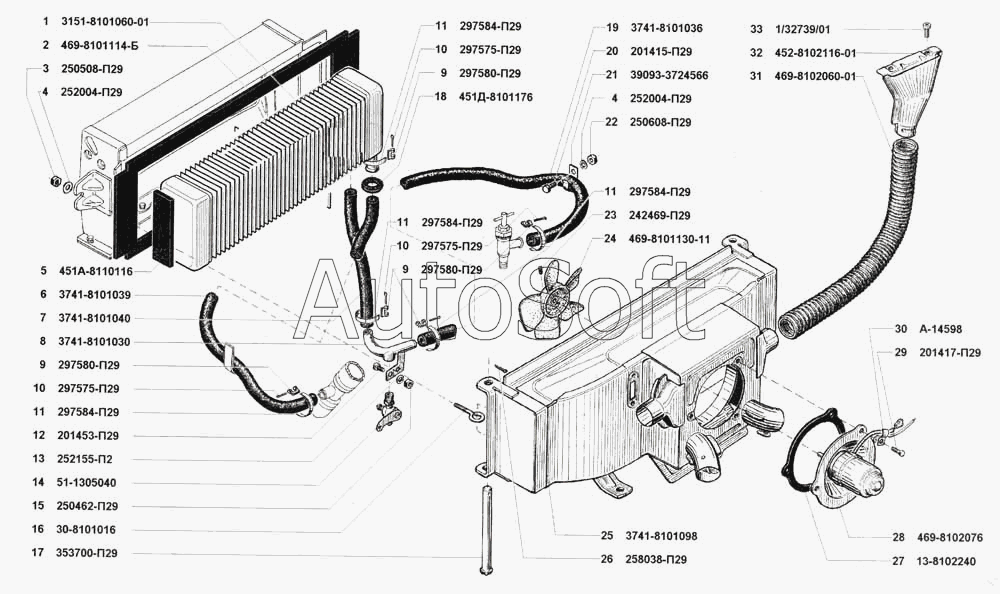

Каталог запасных частей к технике: УАЗ 3741 (каталог 2002 г.) (2002). Отопление кузова и трубопроводы, обогреватель ветрового стекла
29
21
22
23
24
25
26
27
28
20
30
31
32
33
3
2
1
4
4
19
18
17
16
15
14
13
12
11
11
11
11
10
10
10
9
9
9
8
7
6
5
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 3***1 | Радиатор в сборе | |
| 2 | 4***Б | Прокладка кожуха | |
| 3 | 2***9 | Гайка М6 | |
| 4 | 2***9 | Шайба 6 | |
| 5 | 4***6 | Прокладка радиатора | |
| 6 | 3***9 | Шланг | |
| 7 | 3***0 | Шланг подводящий | |
| 8 | 3***0 | Тройник трубопровода в сборе | |
| 9 | 2***9 | Пряжка | |
| 10 | 2***9 | Шплинт | |
| 11 | 2***9 | Лента стяжная | |
| 12 | 2***9 | Болт М8х14 | |
| 13 | 2***2 | Шайба 8 пружинная | |
| 14 | 5***0 | Краник сливной радиатора в сборе | |
| 15 | 2***9 | Гайка М4 | |
| 16 | 3***6 | Тяга крепления отопктеля | |
| 17 | 3***9 | Палец специальный 8х164 | |
| 18 | 4***6 | Уплотнитель шланга отопителя | |
| 19 | 3***6 | Шланг впускной | |
| 20 | 2***9 | Болт М6х10 | |
| 21 | 3***6 | Скоба крепления проводов | |
| 22 | 2***9 | Гайка М6 | |
| 23 | 2***9 | Винт М5х8 | |
| 24 | 4***1 | Крыльчатка | |
| 25 | 3***8 | Кожух радиатора в сборе | |
| 26 | 2***9 | Шплинт 3,2х16 | |
| 27 | 1***0 | Прокладка диска | |
| 28 | 4***6 | Электродвигатель с диском в сборе | |
| 29 | 2***9 | Болт М6х14 | |
| 30 | А***8 | Скоба крепления пучка проводов | |
| 31 | 4***1 | Шланг обдува ветрового стекла | |
| 32 | 4***1 | Патрубок обдува в сборе | |
| 33 | 1***1 | Винт М5х10 |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
