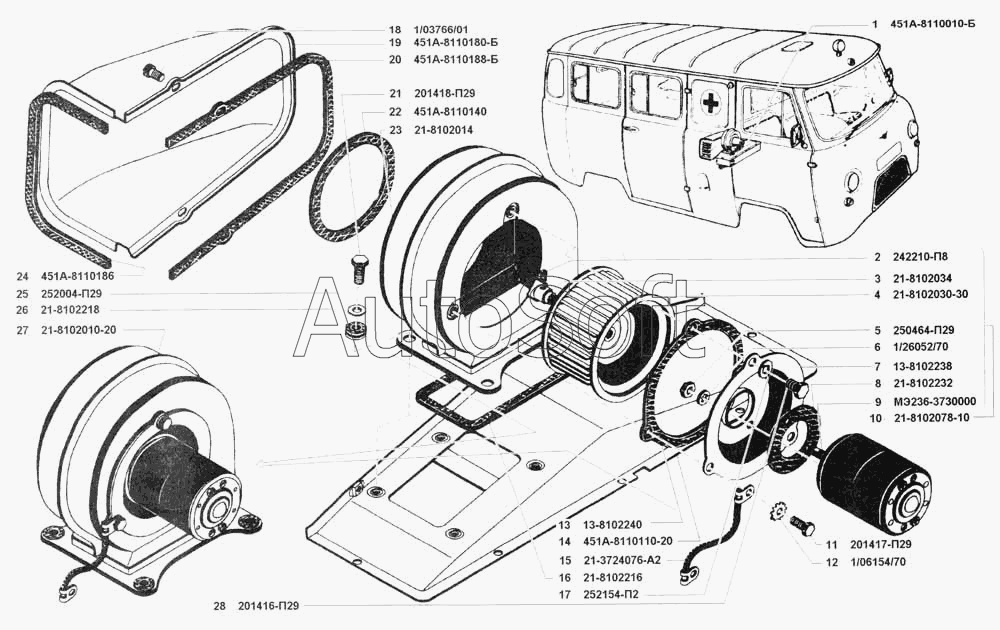

Каталог запасных частей к технике: УАЗ 3741 (каталог 2002 г.) (2002). Отопление кузова
14
18
26
27
25
24
23
22
21
20
19
17
16
15
1
13
12
11
10
9
8
7
6
5
4
3
2
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 4***Б | Отопитель в сборе | |
| 2 | 2***8 | Винт М5х10 | |
| 3 | 2***4 | Втулка ротора | |
| 4 | 2***0 | Ротор вентилятора в сборе | |
| 5 | 2***9 | Гайка М5 | |
| 6 | 1***0 | Шайба 5 пружинная зубчатая с внутренними зубцами | |
| 7 | 1***8 | Диск | |
| 8 | 2***2 | Прокладка электродвигателя | |
| 9 | М***0 | Электродвигатель в сборе | |
| 10 | 2***0 | Электродвигатель с ротором вентилятора в сборе | |
| 11 | 2***9 | Болт М6х14 | |
| 12 | 1***0 | Шайба 6 пружинная зубчатая с наружными зубцами | |
| 13 | 1***0 | Прокладка диска | |
| 14 | 4***0 | Крышка кожуха в сборе | |
| 15 | 2***2 | Провод соединения корпуса | |
| 16 | 2***6 | Прокладка основания корпуса вентилятора | |
| 17 | 2***2 | Шайба 6 пружинная | |
| 18 | 1***1 | Винт М6х14 | |
| 19 | 4***Б | Кожух воздухозаборника в сборе | |
| 20 | 4***Б | Прокладка кожуха воздухозаборника | |
| 21 | 2***9 | Болт М6х16 | |
| 22 | 4***0 | Прокладка кожуха вентилятора | |
| 23 | 2***4 | Корпус вентилятора в сборе | |
| 24 | 4***6 | Прокладка кожуха передняя | |
| 25 | 2***9 | Шайба 6 | |
| 26 | 2***8 | Втулка основания корпуса | |
| 27 | 2***0 | Вентилятор в сборе |
