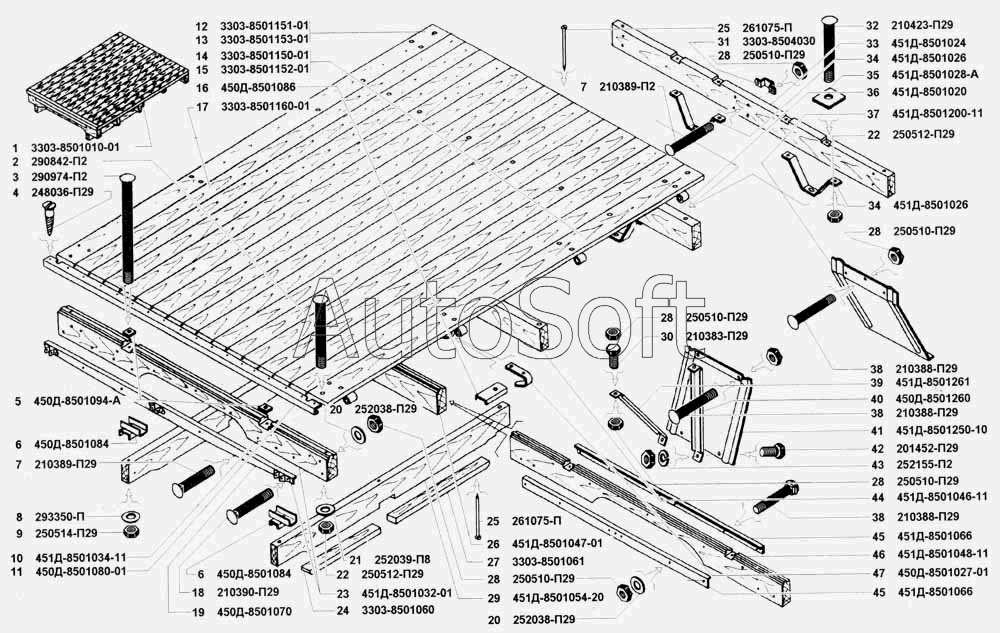

Каталог запасных частей к технике: УАЗ 3741 (каталог 2002 г.) (2002). Основание платформы
2
1
3
4
5
6
6
7
7
8
9
10
11
12
13
14
15
16
17
18
19
20
20
21
22
22
23
24
25
25
26
27
28
28
28
28
28
29
30
31
32
33
34
34
35
36
37
38
38
38
39
40
41
42
43
44
45
45
46
47
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 3***1 | Основание платформы в сборе | |
| 2 | 2***2 | Болт М10х170 крепления крайних досок к поперечным брусьям | |
| 3 | 2***2 | Болт М12х 275 крепления брусьев основания | |
| 4 | 2***9 | Шуруп 5х25 | |
| 5 | 4***А | Шайба квадратная | |
| 6 | 4***4 | Подкладка между брусьями средняя | |
| 7 | 2***2 | Болт М8х70 крепления скобы | |
| 8 | 2***П | Шайба 12 специальная | |
| 9 | 2***9 | Гайка М12 | |
| 10 | 4***1 | Брус поперечный задний | |
| 11 | 4***1 | Усилитель задней кромки пола | |
| 12 | 3***1 | Доска пола крайняя левая в сборе | |
| 13 | 3***1 | Доска пола крайняя левая | |
| 14 | 3***1 | Доска пола крайняя правая в сборе | |
| 15 | 3***1 | Доска пола крайняя правая | |
| 16 | 4***6 | Подкладка между брусьями передняя | |
| 17 | 3***1 | Доска пола средняя | |
| 18 | 2***9 | Болт М8х75 крепления кронштейна заднего фонаря | |
| 19 | 4***0 | Усилитель заднего поперечного бруса задний в сборе | |
| 20 | 2***9 | Шайба 8 | |
| 21 | 2***8 | Шайба 10 | |
| 22 | 2***9 | Гайка М10 | |
| 23 | 4***1 | Брус поперечный задний в сборе | |
| 24 | 3***0 | Подкладка продольного бруса | |
| 25 | 2***П | Гвоздь 3,5х 90 крепления подкладки к брусу | |
| 26 | 4***1 | Брус поперечный средний № 2 | |
| 27 | 3***1 | Подкладка продольного бруса | |
| 28 | 2***9 | Гайка М8 | |
| 29 | 4***0 | Брус продольный | |
| 30 | 2***9 | Болт М8х40 | |
| 31 | 3***0 | Скоба крепления переднего борта | |
| 32 | 2***9 | Болт М10х150 | |
| 33 | 4***4 | Брус поперечный передний | |
| 34 | 4***6 | Кронштейн переднего поперечного бруса | |
| 35 | 4***А | Шайба квадратная | |
| 36 | 4***0 | Брус поперечный передний в сборе | |
| 37 | 4***1 | Брызговик передний | |
| 38 | 2***9 | Болт М8х65 крепления переднего борта | |
| 39 | 4***1 | Растяжка крепления заднего брызговика левая | |
| 40 | 4***0 | Растяжка крепления заднего брызговика правая | |
| 41 | 4***0 | Брызговик задний | |
| 42 | 2***9 | Болт М8х12 | |
| 43 | 2***2 | Шайба 8 пружинная | |
| 44 | 4***1 | Брус поперечный средний № 1 | |
| 45 | 4***6 | Усилитель | |
| 46 | 4***1 | Брус поперечный средний № 2 | |
| 47 | 4***1 | Крюк увязочный |
