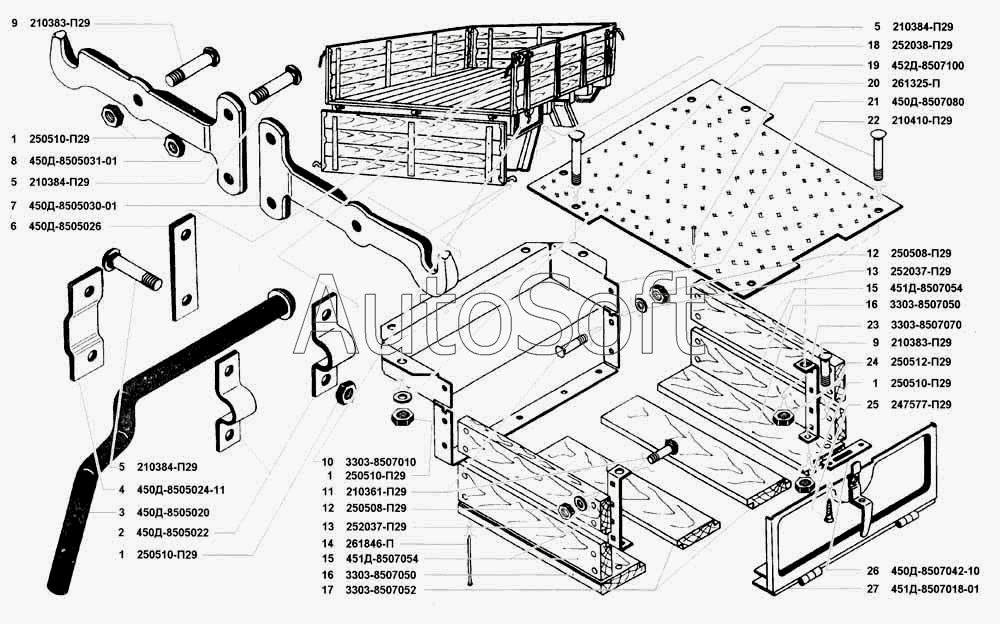

Каталог запасных частей к технике: УАЗ 3741 (каталог 2002 г.) (2002). Запоры бортов платформы и ящик инструментальный
1
1
1
1
2
3
4
5
5
5
6
7
8
9
9
10
11
12
12
13
13
14
15
15
16
16
17
18
19
20
21
22
23
24
25
26
27
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 2***9 | Гайка М8 | |
| 1 | 2***9 | Гайка М8 | |
| 2 | 4***2 | Скоба запора бортов платформы | |
| 3 | 4***0 | Запор бортов платформы | |
| 4 | 4***1 | Подкладка скобы запора на усилителе | |
| 5 | 2***9 | Болт М8х45 | |
| 5 | 2***9 | Болт М8х45 | |
| 6 | 4***6 | Подкладка скобы крепления запора на петле | |
| 7 | 4***1 | Крюк запора правый | |
| 8 | 4***1 | Крюк запора левый | |
| 9 | 2***9 | Болт М8х40 | |
| 9 | 2***9 | Болт М8х40 | |
| 10 | 3***0 | Ящик инструментальный в сборе | |
| 11 | 2***9 | Болт М6х35 | |
| 12 | 2***9 | Гайка М6 | |
| 13 | 2***9 | Шайба 6 | |
| 14 | 2***П | Гвоздь 3х70 крепления досок | |
| 15 | 4***4 | Доска боковой стенки инструментальной ящика | |
| 16 | 3***0 | Доска днища крайняя | |
| 17 | 3***2 | Доска днища средняя | |
| 18 | 2***9 | Шайба 8 | |
| 19 | 4***0 | Верх инструментального ящика | |
| 20 | 2***П | Гвоздь 2х20 | |
| 21 | 4***0 | Стенка инструментального ящика задняя сборе | |
| 22 | 2***9 | Болт М10х50 | |
| 23 | 3***0 | Скоба боковой стенки | |
| 24 | 2***9 | Гайка М10 | |
| 25 | 2***9 | Шуруп 5х25 | |
| 26 | 4***0 | Гнездо запора крышки | |
| 27 | 4***1 | Крышка инструментального ящика с усилителем в сборе |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
