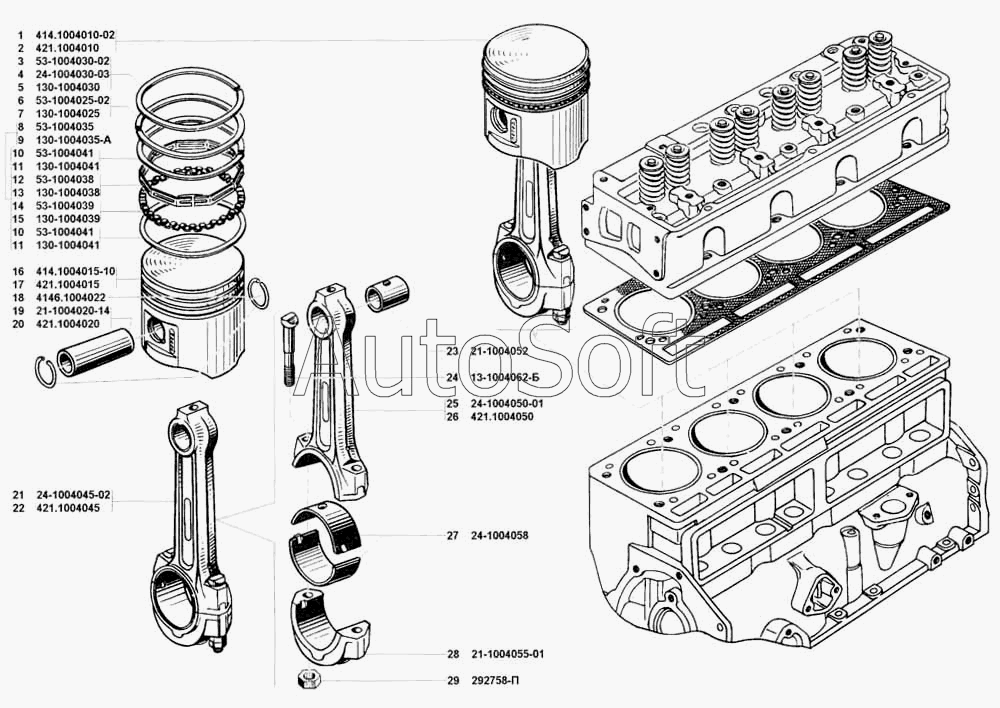

Каталог запасных частей к технике: УАЗ 3741 (каталог 2002 г.) (2002). Поршень и шатун
4
12
11
11
10
10
9
8
7
6
5
13
3
2
1
21
29
28
27
26
25
24
23
22
20
19
18
17
16
15
14
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 130-1004025Р1 | 1***1 | Кольцо поршневое компрессионное нижнее диам. 100,50 мм | |
| 130-1004030Р1 | 1***1 | Кольцо поршневое компрессионное верхнее диам. 100,50 мм | |
| 130-1004035-АР1 | 1***1 | Кольцо поршневое маслосъемное, увеличенное на 0,5 мм | |
| 130-1004041-Р1 | 1***1 | Диск кольцевой поршневого маслосъемного кольца, увеличенный на 0,5 мм | |
| 21-1004020-20 | 2***0 | Палец поршневой диаметр 25,08 мм | |
| 21-1004020-30 | 2***0 | Палец поршневой диаметр 25,12 мм | |
| 21-1004020-40 | 2***0 | Палец поршневой диаметр 25,20 мм | |
| 24-1004030-03-АР | 2***Р | Кольцо поршневое компрессионное верхнее диам. 92,50 мм | |
| 24-1004030-03-БР | 2***Р | Кольцо поршневое компрессионное верхнее диам. 93,00 мм | |
| 24-1004058-БР | 2***Р | Вкладыш шатуна диаметр 57,95 мм | |
| 24-1004058-ВР | 2***Р | Вкладыш шатуна диаметр 57,75 мм | |
| 24-1004058-ДР | 2***Р | Вкладыш шатуна диаметр 57,50 мм | |
| 24-1004058-ЕР | 2***Р | Вкладыш шатуна диаметр 57,25 мм | |
| 24-1004058-ЖР | 2***Р | Вкладыш шатуна диаметр 57,00 мм | |
| 24-1004058-ИР | 2***Р | Вкладыш шатуна диаметр 56,75 мм | |
| 24-1004058-КР | 2***Р | Вкладыш шатуна диаметр 56,50 мм | |
| 414.1004015-10Р1 | 4***1 | Поршень диам. 92,50 мм | |
| 414.1004015-10Р2 | 4***2 | Поршень диам. 93,00 мм | |
| 421.1000100 | 4***0 | Комплект поршневых колец диаметр 100 мм | |
| 421.1000100-Р1 | 4***1 | Комплект поршневых колец диаметр 100,5 мм | |
| 421.1004015-Р3 | 4***3 | Поршень диаметр 100,5 мм | |
| 421.1004020-20 | 4***0 | Палец поршневой диам. 25,08 мм | |
| 421.1004020-30 | 4***0 | Палец поршневой диам. 25,12 мм | |
| 421.1004020-40 | 4***0 | Палец поршневой диам. 25,20 мм | |
| 53-1004025-02-АР | 5***Р | Кольцо поршневое компрессионное нижнее диам. 92,50 мм | |
| 53-1004025-02-БР | 5***Р | Кольцо поршневое компрессионное нижнее диам. 93,00 мм | |
| 53-1004030-02-АР | 5***Р | Кольцо поршневое компрессионное верхнее диам. 92,50 мм | |
| 53-1004030-02-БР | 5***Р | Кольцо поршневое компрессионное верхнее диам. 93,00 мм | |
| 53-1004035-АР | 5***Р | Кольцо поршневое маслосъемное диаметром 92,50 мм | |
| 53-1004035-БР | 5***Р | Кольцо поршневое маслосъемное диам. 93,00 мм | |
| ВК-24-1000100-10 | В***0 | Комплект поршневых колец диаметр 92,00 мм (комплект на двигатель) | |
| ВК-24-1000100-АР1 | В***1 | Комплект поршневых колец диаметр 92,50 мм (комплект на двигатель) | |
| ВК-24-1000104 | В***4 | Комплект шатунных вкладышей диаметр 58,00 мм (стандартный) | |
| ВК-24-1000104-БР | В***Р | Комплект шатунных вкладышей диаметр 57,95 мм | |
| ВК-24-1000104-ВР | В***Р | Комплект шатунных вкладышей диаметр 57,75 мм | |
| ВК-24-1000104-ДР | В***Р | Комплект шатунных вкладышей диаметр 57,50 мм | |
| ВК-24-1000104-ЕР | В***Р | Комплект шатунных вкладышей диаметр 57,25 мм | |
| ВК-24-1000104-ЖР | В***Р | Комплект шатунных вкладышей диаметр 57,00 мм | |
| ВК-24-1000104-ИР | В***Р | Комплект шатунных вкладышей диаметр 5б,75 мм | |
| ВК-24-1000104-КР | В***Р | Комплект шатунных вкладышей диаметр 5б,50 мм | |
| 1 | 4***2 | Поршень и шатун в сборе | |
| 2 | 4***0 | Поршень и шатун в сборе | |
| 3 | 5***2 | Кольцо поршневое компрессионное верхнее диам. 92,00 мм | |
| 4 | 2***3 | Кольцо поршневое компрессионное верхнее | |
| 5 | 1***0 | Кольцо поршневое компрессионное верхнее диам. 100,00 мм | |
| 6 | 5***2 | Кольцо поршневое компрессионное нижнее | |
| 7 | 1***5 | Кольцо поршневое компрессионное нижнее | |
| 8 | 5***5 | Кольцо поршневое маслосъемное (комплект) | |
| 9 | 1***А | Кольцо поршневое маслосъемное (комплект на один поршень) | |
| 10 | 5***1 | Кольцо поршневое маслосъемное | |
| 11 | 1***1 | Диск кольцевой поршневого маслосъемного кольца | |
| 12 | 5***8 | Расширитель радиальный поршневого маслосъемного кольца | |
| 13 | 1***8 | Расширитель радиальный поршневого маслосъемного кольца . | |
| 14 | 5***9 | Расширитель осевой поршневого маслосъемного кольца | |
| 15 | 1***9 | Расширитель осевой поршневого маслосъемного кольца | |
| 16 | 4***0 | Поршень диаметр 92,00 мм (стандартный) | |
| 17 | 4***5 | Поршень диаметр 100 мм (стандартный) | |
| 18 | 4***2 | Кольцо стопорное поршневого пальца | |
| 19 | 2***4 | Палец поршневой диаметр 25,00 мм (стандартный) | |
| 20 | 4***0 | Палец поршневой диаметр 25,00 мм (стандартный) | |
| 21 | 2***2 | Шатун в сборе | |
| 22 | 4***5 | Шатун в сборе | |
| 23 | 2***2 | Втулка шатуна | |
| 24 | 1***Б | Болт крепления крышки шатуна | |
| 25 | 2***1 | Шатун | |
| 26 | 4***0 | Шатун | |
| 27 | 2***8 | Вкладыши шатуна диаметр 58,00 мм (стандартный) | |
| 28 | 2***1 | Крышка шатуна | |
| 29 | 2***П | Гайка болта крышки шатуна |
