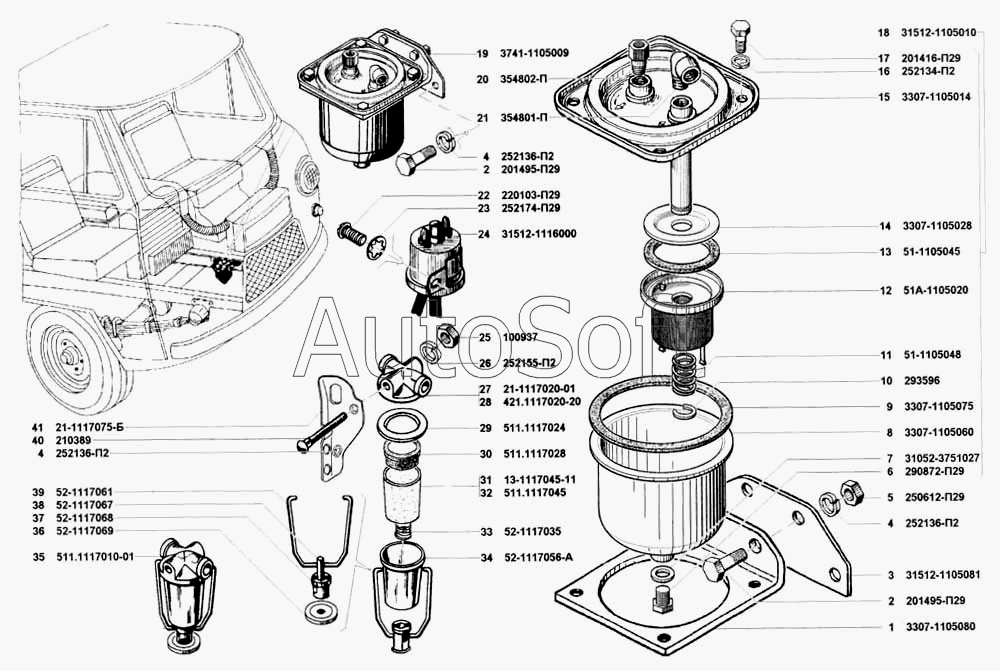

Каталог запасных частей к технике: УАЗ 3741 (каталог 2002 г.) (2002). Фильтр грубой очистки топлива, клапан топливный электромагнитный, фильтр тонкой очистки топлива
32
22
23
24
25
26
27
28
29
30
31
21
33
34
35
36
37
38
39
40
41
11
2
2
3
4
4
4
5
6
7
8
9
10
1
12
13
14
15
16
17
18
19
20
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 3***0 | Кронштейн | |
| 2 | 2***9 | Болт М 10х20 | |
| 3 | 3***1 | Кронштейн крепления фильтра трубой очистки топлива | |
| 4 | 2***2 | Шайба 10 пружинная | |
| 4 | 2***2 | Шайба 10 пружинная | |
| 5 | 2***9 | Гайка М10 | |
| 6 | 2***9 | Пробка М12х12 | |
| 7 | 3***7 | Прокладка | |
| 8 | 3***0 | Корпус отстойника в сборе | |
| 9 | 3***5 | Прокладка | |
| 10 | 2***6 | Шайба 9 стопорная | |
| 11 | 5***8 | Пружина фильтрующего элемента | |
| 12 | 5***0 | Элемент фильтрующий | |
| 13 | 5***5 | Прокладка фильтрующего элемента | |
| 14 | 3***8 | Крышка фильтрующего элемента | |
| 15 | 3***4 | Крышка отстойника | |
| 16 | 2***2 | Шайба 6 пружинная | |
| 17 | 2***9 | Болт М6х12 | |
| 18 | 3***0 | Отстойник бензиновый | |
| 19 | 3***9 | Фильтр грубой очистки топлива со штуцерами в сборе | |
| 20 | 3***П | Штуцер прямой 1/4"х18 | |
| 21 | 3***П | Штуцер угловой | |
| 22 | 2***9 | Винт М6х12 | |
| 23 | 2***9 | Шайба 6 пружинная зубчатая с внутренними зубцами | |
| 24 | 3***0 | Клапан электромагнитный 19.3741 в сборе | |
| 25 | 1***7 | Гайка М8 | |
| 26 | 2***2 | Шайба 8 пружинная | |
| 27 | 2***1 | Корпус фильтра | |
| 28 | 4***0 | Корпус фильтра тонкой очистки топлива | |
| 29 | 5***4 | Кольцо корпуса фильтра тонкой очистки топлива | |
| 30 | 5***8 | Втулка уплотнительная фильтра тонкой очистки топлива | |
| 31 | 1***1 | Элемент фильтрующий | |
| 32 | 5***5 | Элемент фильтрующий | |
| 33 | 5***5 | Пружина опорная фильтрующего элемента | |
| 34 | 5***А | Стакан-отстойник фильтра | |
| 35 | 5***1 | Фильтр тонкой очистки топлива в сборе | |
| 36 | 5***9 | Барашек винта коромысла фильтра | |
| 37 | 5***8 | Держатель стакана-отстойника фильтра | |
| 38 | 5***7 | Винт коромысла фильтра | |
| 39 | 5***1 | Коромысло стакана-отстойника с винтом ц сборе | |
| 40 | 2***9 | Болт М8х70 | |
| 41 | 2***Б | Кронштейн |
