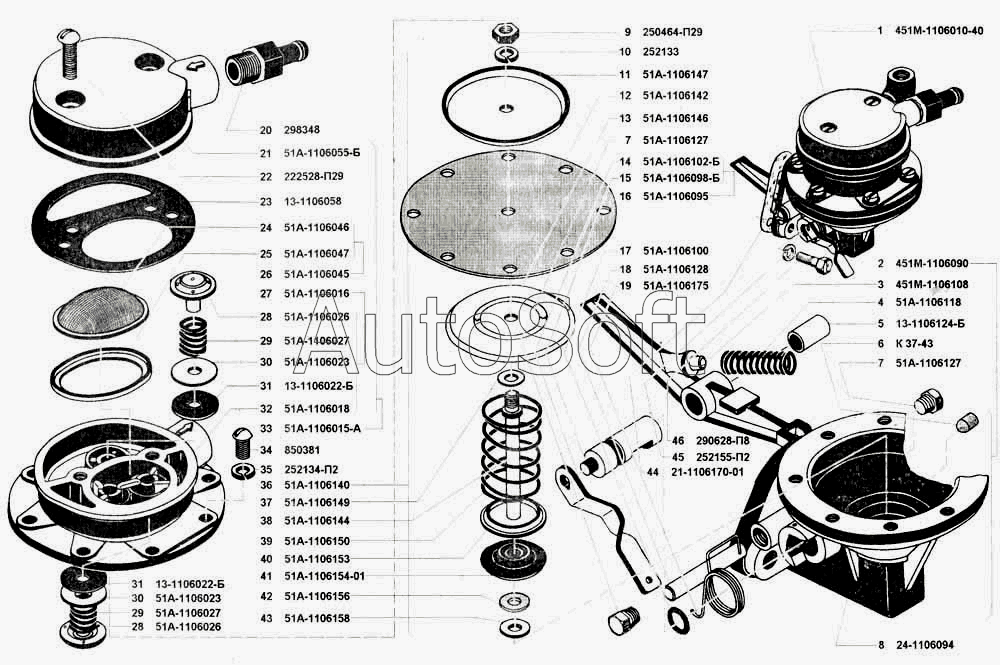

Каталог запасных частей к технике: УАЗ 3741 (каталог 2002 г.) (2002). Насос топливный
36
25
26
27
28
28
29
29
30
30
31
31
32
33
34
35
24
37
38
39
40
41
42
43
44
45
46
13
2
3
4
5
6
7
7
8
9
10
11
12
1
14
15
16
17
18
19
20
21
22
23
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 4***0 | Насос топливный в сборе (Б9В-Б) | |
| 2 | 4***0 | Корпус в сборе | |
| 3 | 4***8 | Рычаг | |
| 4 | 5***8 | Пружина рычага привода | |
| 5 | 1***Б | Втулка рычага | |
| 6 | К***3 | Сетка воздушного фильтра | |
| 7 | 5***7 | Заглушка | |
| 8 | 2***4 | Корпус | |
| 9 | 2***9 | Гайка М5 | |
| 10 | 2***3 | Шайба 5 пружинная | |
| 11 | 5***7 | Шайба диафрагмы верхняя | |
| 12 | 1***2 | Диафрагма | |
| 13 | 5***6 | Шайба диафрагмы нижняя | |
| 14 | 5***Б | Рычаг ручного привода | |
| 15 | 5***Б | Валик | |
| 16 | 5***0 | Валик в сборе | |
| 17 | 5***В | Уплотнитель | |
| 18 | 5***8 | Валик рычага привода | |
| 19 | 5***5 | Пружина | |
| 20 | 2***8 | Штуцер угловой 1/4" | |
| 21 | 5***Б | Крышка головки | |
| 22 | 2***9 | Винт М6х22 | |
| 23 | 1***8 | Прокладка | |
| 24 | 5***6 | Сетка фильтра | |
| 25 | 5***7 | Держатель сетки | |
| 26 | 5***5 | Фильтр в сборе | |
| 27 | 5***6 | Головка с клапанами в сборе | |
| 28 | 5***6 | Обойма клапана | |
| 29 | 5***7 | Пружина клапана | |
| 30 | 5***3 | Пластина клапана | |
| 31 | 1***Б | Клапан | |
| 32 | 5***8 | Головка | |
| 33 | 5***А | Головка в сборе | |
| 34 | 8***1 | Винт М6х16 | |
| 35 | 2***2 | Шайба 6 пружинная | |
| 36 | 5***0 | Диафрагма в сборе | |
| 37 | 5***9 | Шайба уплотнительная | |
| 38 | 5***4 | Тяга | |
| 39 | 5***0 | Пружина | |
| 40 | 5***3 | Держатель уплотнителя | |
| 41 | 5***4 | Уплотнитель | |
| 42 | 5***6 | Шайба рычага верхняя | |
| 43 | 5***8 | Шайба упорная рычага | |
| 44 | 2***1 | Прокладка | |
| 45 | 2***2 | Шайба 8 пружинная | |
| 46 | 2***8 | Болт М8х32 |
