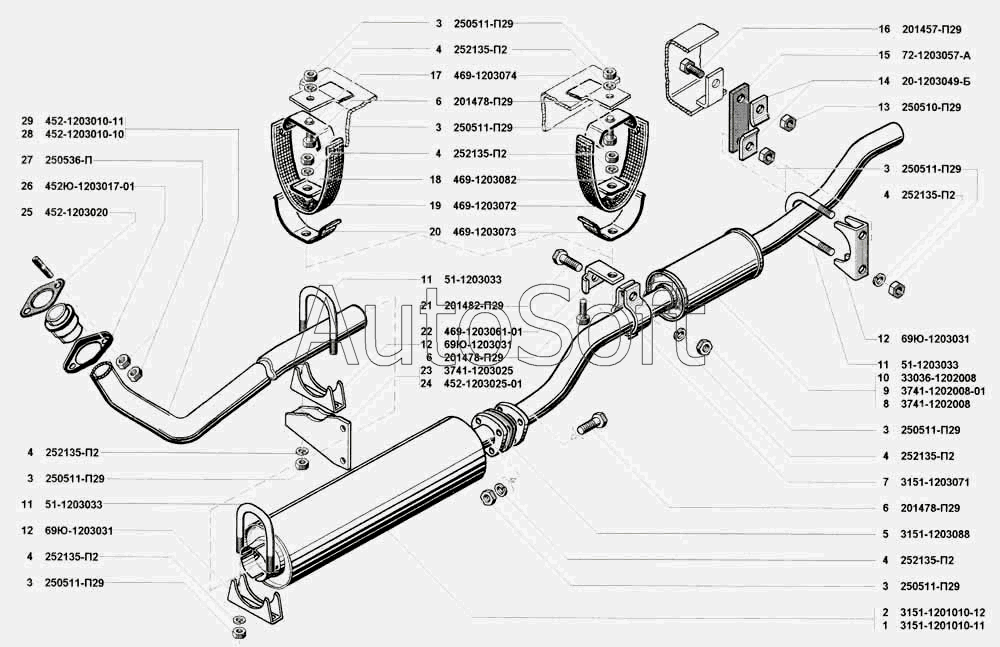

Каталог запасных частей к технике: УАЗ 3741 (каталог 2002 г.) (2002). Глушитель выхлопа, резонатор и трубы выхлопные
1
2
3
3
3
3
3
3
3
4
4
4
4
4
4
4
5
6
6
6
7
8
9
10
11
11
11
12
12
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 3***1 | Глушитель выхлопа в сборе | |
| 2 | 3***2 | Глушитель выхлопа в сборе | |
| 3 | 2***9 | Гайка М8х1 | |
| 4 | 2***2 | Шайба 6 пружинная | |
| 5 | 3***8 | Прокладка | |
| 6 | 2***9 | Болт М8х25 | |
| 7 | 3***1 | Хомут в сборе | |
| 8 | 3***8 | Резонатор с выпускными трубами | |
| 9 | 3***1 | Резонатор с выпускными трубами | |
| 10 | 3***8 | Резонатор с выпускными трубами | |
| 11 | 5***3 | Стремянка приемной трубы | |
| 12 | 6***1 | Хомут приемной трубы | |
| 13 | 2***9 | Гайка М8 | |
| 14 | 2***Б | Накладка ремня подвески выпускной трубы глушителя | |
| 15 | 7***А | Ремень крепления глушителя | |
| 16 | 2***9 | Болт М8х22 | |
| 17 | 4***4 | Пружина подвески верхняя | |
| 18 | 4***2 | Накладка ремня подвески глушителя | |
| 19 | 4***2 | Ремень подвески глушителя | |
| 20 | 4***3 | Пружина нижняя подвески | |
| 21 | 2***9 | Болт М8х35 | |
| 22 | 4***1 | Тяга задней подвески глушителя | |
| 23 | 3***5 | Кронштейн приемной трубы глушителя | |
| 24 | 4***1 | Кронштейн приемной трубы | |
| 25 | 4***0 | Прокладка фланца приемной трубы | |
| 26 | 4***1 | Фланец приемной трубы | |
| 27 | 2***П | Гайка М10х32 | |
| 28 | 4***0 | Труба приемная глушителя | |
| 29 | 4***1 | Труба приемная глушителя выхлопа |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
