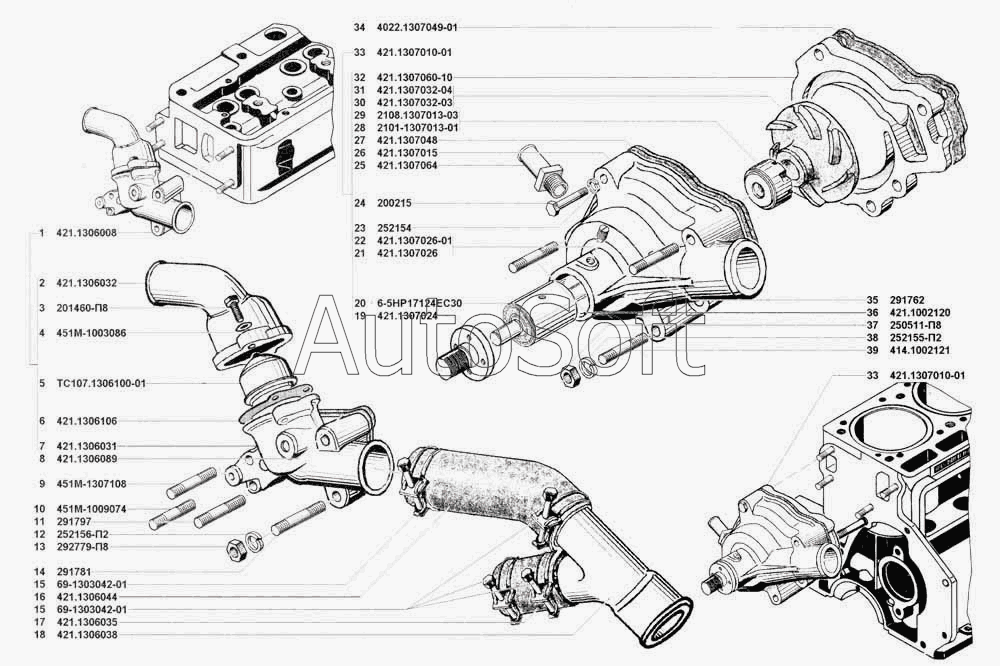

Каталог запасных частей к технике: УАЗ 3741 (каталог 2002 г.) (2002). Термостат и насос системы охлаждения
30
21
22
23
24
25
26
27
28
29
20
31
32
33
33
34
35
36
37
38
39
11
2
3
4
5
6
7
8
9
10
1
12
13
14
15
15
16
17
18
19
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 4***8 | Термостат с корпусом в сборе | |
| 2 | 4***2 | Крышка корпуса термостата | |
| 3 | 2***8 | Болт М8х30 крепления усилителя к картеру сцепления | |
| 4 | 4***6 | Шайба 8,5 пружинная | |
| 5 | Т***1 | Термостат ТС107-01 | |
| 6 | 4***6 | Прокладка крышки корпуса термостата | |
| 7 | 4***1 | Корпус термостата | |
| 8 | 4***9 | Прокладка | |
| 9 | 4***8 | Шпилька М10х1х42 | |
| 10 | 4***4 | Шпилька М8х1х15 | |
| 11 | 2***7 | Шпилька М10х1,5-СПх30 | |
| 12 | 2***2 | Шайба 10 пружинная | |
| 13 | 2***8 | Гайка М10х1 | |
| 14 | 2***1 | Шпилька 2М10х1х65 | |
| 15 | 6***1 | Хомут диаметр 50 подводящего шланга в сборе | |
| 16 | 4***4 | Шланг термостата отводной | |
| 17 | 4***5 | Шланг термостата от патрубка к насосу | |
| 18 | 4***8 | Патрубок | |
| 19 | 4***4 | Ступица водяного насоса | |
| 20 | 6***0 | Подшипник шарико-роликовый радиальный | |
| 21 | 4***6 | Фиксатор подшипника | |
| 22 | 4***1 | Фиксатор подшипника | |
| 23 | 2***4 | Шайба 6Л пружинная | |
| 24 | 2***5 | Болт М6х40 | |
| 25 | 4***4 | Штуцер отопителя | |
| 26 | 4***5 | Корпус насоса | |
| 27 | 4***8 | Прокладка корпуса насоса | |
| 28 | 2***1 | Сальник насоса | |
| 29 | 2***3 | Сальник насоса | |
| 30 | 4***3 | Крыльчатка насоса в сборе | |
| 31 | 4***4 | Крыльчатка водяного насоса в сборе | |
| 32 | 4***0 | Крышка корпуса насоса | |
| 33 | 4***1 | Насос системы охлаждения в сборе | |
| 34 | 4***1 | Прокладка насоса | |
| 35 | 2***2 | Шпилька 2М8х1х75 | |
| 36 | 4***0 | Шпилька М8х54 | |
| 37 | 2***8 | Гайка М8 | |
| 38 | 2***2 | Шайба 8 пружинная | |
| 39 | 4***1 | Шпилька М8х57 |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
