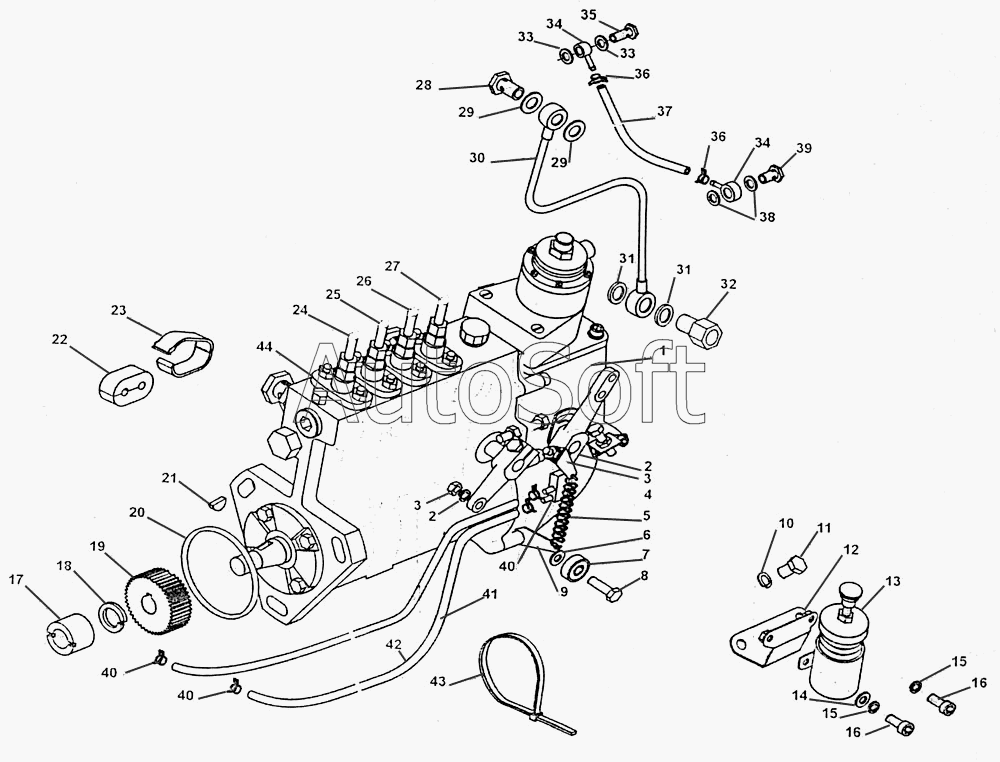

Каталог запасных частей к технике: УАЗ 4CT90-1ME. Топливный насос высокого давления (ТНВД) (4.89.35.01.002)
35
24
25
26
27
28
29
29
30
31
31
32
33
33
34
34
23
36
36
37
38
39
40
40
40
41
42
44
12
1
2
2
3
3
4
5
6
7
8
9
10
11
1
13
14
15
15
16
16
17
18
19
20
21
22
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 2.37.085 | 2***5 | Топливный насос высокого давления (ТНВД) в сборе (Nо. 1-9) | |
| 2.37.210 | 2***0 | Топливный насос высокого Давления (ТНВД) в сборе (Nо. 1-9) | |
| 1 | 2***5 | Топливный насос высокого давления РР4М7Р1g3497 | |
| 1 | 2***0 | Топливный насос высокого давления | |
| 2 | 1***) | Пружинная шайба Z6,1 | |
| 3 | 1***) | Гайка М6-5-В | |
| 4 | 1***7 | Прищеп пружины | |
| 5 | 1***) | Пружина | |
| 6 | 1***) | Шайба 6,4 | |
| 7 | 1***) | Подшипник 626 2z | |
| 8 | 1***) | Болт М6х22-5.8 | |
| 9 | 1***9 | Прищеп пружины | |
| 10 | 1***) | Пружинная шайба 8,2 | |
| 11 | 1***) | Болт М8х16-5.8-В | |
| 12 | 2***5 | Кронштейн сервомотора | |
| 13 | 2***) | Сервомотор | |
| 14 | 1***) | Шайба 6,4 | |
| 15 | 1***) | Пружинная шайба Z6,1 | |
| 16 | 1***) | Болт М6х14-8.8-А | |
| 17 | (***) | Гайка | |
| 18 | (***) | Пружинная шайба | |
| 19 | 1***1 | Колесо (ТНВД) | |
| 20 | 1***) | Уплотнительное кольцо МVQ 70-N-65х3 | |
| 21 | (***) | Шпонка 3х6.5 | |
| 22 | 1***5 | Вкладыш | |
| 23 | 1***2 | Застежка | |
| 24 | 2***4 | Провод впрыска 1 цилиндра | |
| 25 | 2***5 | Провод впрыска 2 цилиндра | |
| 26 | 2***6 | Провод впрыска З цилиндра | |
| 27 | 2***7 | Провод впрыска 4 цилиндра | |
| 28 | (***) | Болт соединителя | |
| 29 | (***) | Уплотнительное кольцо 8х12 | |
| 30 | 2***8 | Труба | |
| 31 | 1***4 | Уплотнительное кольцо | |
| 32 | 1***9 | Седло | |
| 33 | 1***) | Уплотнительное кольцо | |
| 34 | 1***3 | Вращательный соединитель | |
| 35 | 1***4 | Болт соединителя | |
| 36 | 1***1 | Стяжной хомут АWАВ | |
| 37 | 1***4 | Провод 3,2 х 500 | |
| 38 | (***) | Уплотнительное кольцо | |
| 39 | (***) | Болт соединителя | |
| 40 | 1***1 | Стяжной хомут АWАВ | |
| 41 | 1***2 | Трубка | |
| 42 | 1***7 | Провод 3,2х1320мм | |
| 44 | (***) | Поршенек ЕМ7Ре |
